Einstellen Der Rollen - Toro Groundsmaster 7200 Bedienungsanleitung

1. Bundmutter
2. Büchse
3. Antiskalpierrollen
4. Wählen Sie ein Loch, bei dem die Antiskalpierrolle
der gewünschten Schnitthöhe so nahe wie möglich
ist (Bild 27).
1. 38 mm
2. 51 mm
5. Setzen Sie die Bundmutter, die Büchse, das
Distanzstück und die Schraube ein. Ziehen Sie sie
auf 54–61 Nm an (Bild 26).

Einstellen der Rollen

Montieren Sie die Rollen in der unteren Stellung, wenn
Sie mit Schnitthöhen über 64 mm arbeiten und in der
höchsten Stellung, wenn Sie mit Schnitthöhen unter
64 mm arbeiten.
1. Kuppeln Sie den Zapfwellenantrieb aus,
schieben Sie die Fahrantriebshebel in die
arretierte Neutral-Stellung und aktivieren Sie die
Feststellbremse.

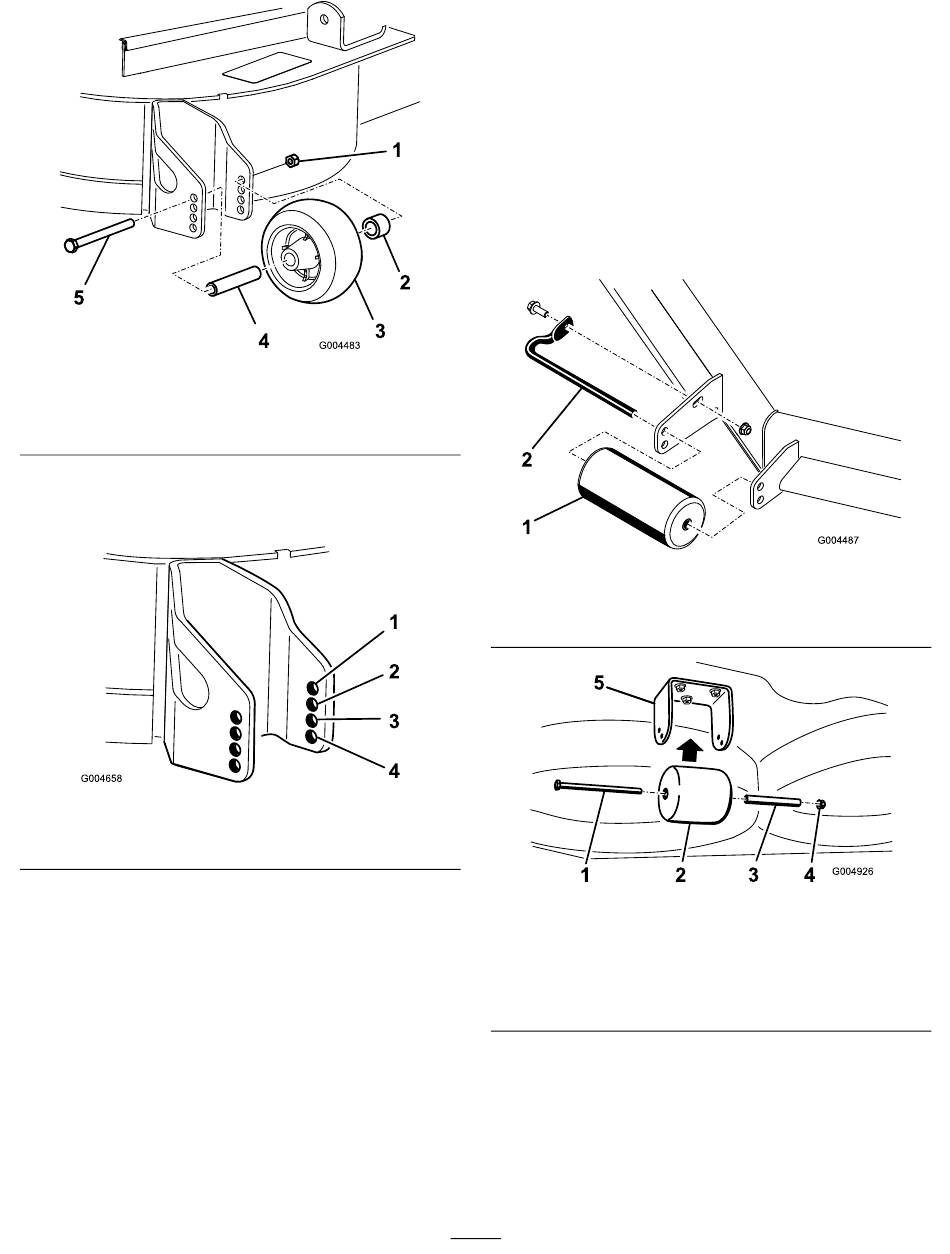

Bild 26
4. Distanzstück
5. Schraube
Bild 27
3. 63 mm
4. 76 mm und höher
2. Schieben Sie die Fahrantriebshebel in die
Langsam-Stellung, stellen Sie den Motor ab, ziehen
Sie den Schüssel ab und verlassen Sie erst den
Sitz, wenn alle beweglichen Teile zum Stillstand
gekommen sind.
3. Heben Sie die Maschine vorne an und stützen Sie
es auf Achsständern ab.
4. Nehmen Sie die Befestigungen ab, mit denen jede
Rolle am Mähwerk befestigt ist, und schieben Sie
die Rollen nach oben oder unten, siehe Bild 28 bis
Bild 32 abhängig vom Mähwerk.
1. Rolle vorne
Nur Guardian Mähwerke
1. Schraube
2. Hintere Rolle unter dem
Mähwerk
3. Distanzstück
32
Bild 28
Alle Mähwerke
2. Walzenwelle
Bild 29
4. Mutter
5. Halterung
