Bestimmungsgemäße Verwendung
LegendeLegende
1
Touchscreen
1
LED Leuchte für
Standby-Betrieb
1
Durchflusszelle mit Hal-
terung
LegendeLegende
1
Seriennummer
2
Integratorausgänge
3
LAN-Anschluss
4
RS-232-Anschluss
5
Lüfteröffnung
6
Anschlussstecker
7
Netzschalter
8
Netzanschlussbuchse
Remote-
Steuerung
Autokonfiguration
Gerätestatus

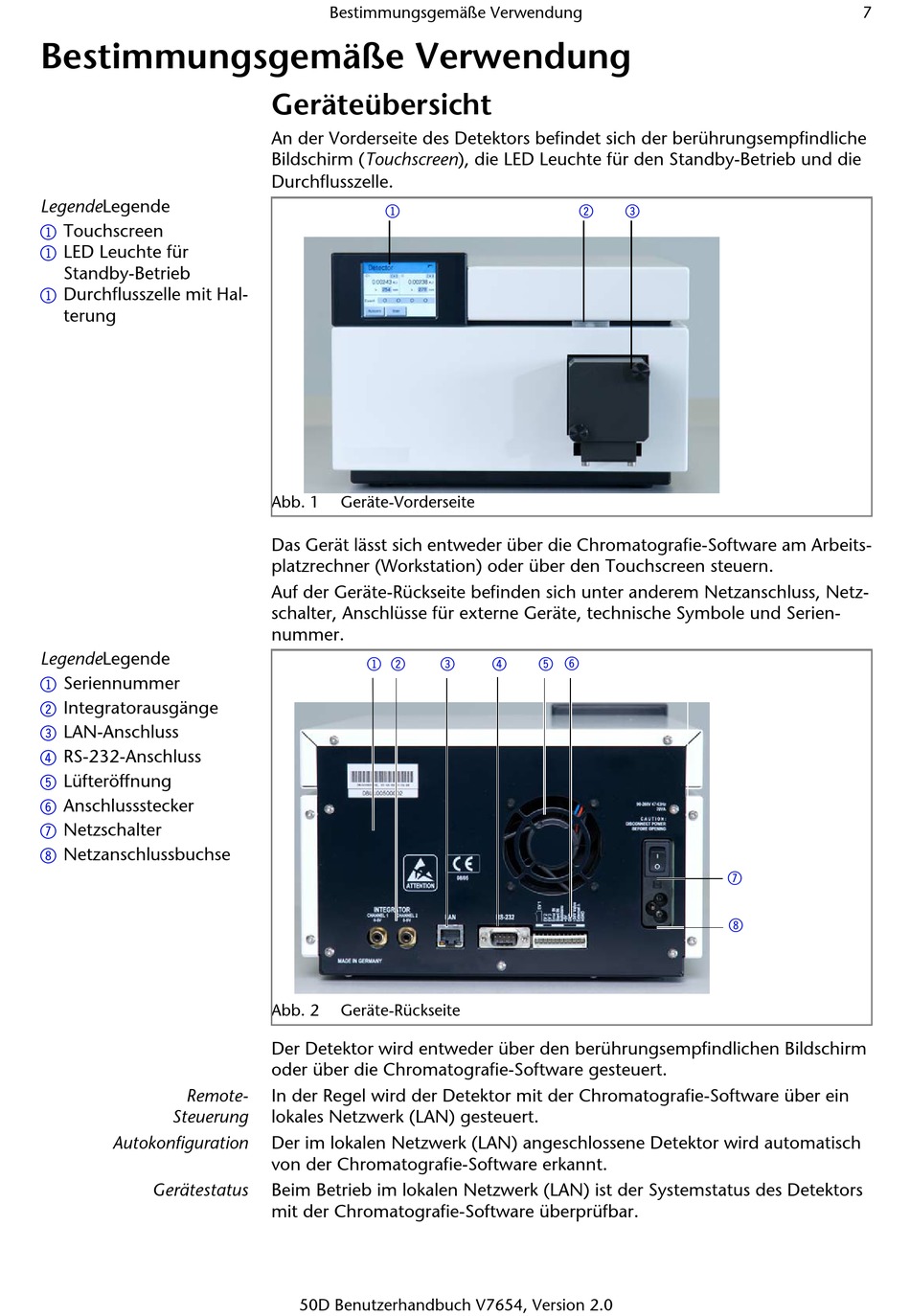

Bestimmungsgemäße Verwendung
Geräteübersicht
An der Vorderseite des Detektors befindet sich der berührungsempfindliche
Bildschirm (Touchscreen), die LED Leuchte für den Standby-Betrieb und die
Durchflusszelle.
1
Abb. 1 Geräte-Vorderseite
Das Gerät lässt sich entweder über die Chromatografie-Software am Arbeits-
platzrechner (Workstation) oder über den Touchscreen steuern.
Auf der Geräte-Rückseite befinden sich unter anderem Netzanschluss, Netz-
schalter, Anschlüsse für externe Geräte, technische Symbole und Serien-
nummer.
1 2 3
Abb. 2 Geräte-Rückseite
Der Detektor wird entweder über den berührungsempfindlichen Bildschirm
oder über die Chromatografie-Software gesteuert.
In der Regel wird der Detektor mit der Chromatografie-Software über ein
lokales Netzwerk (LAN) gesteuert.
Der im lokalen Netzwerk (LAN) angeschlossene Detektor wird automatisch
von der Chromatografie-Software erkannt.
Beim Betrieb im lokalen Netzwerk (LAN) ist der Systemstatus des Detektors
mit der Chromatografie-Software überprüfbar.
50D Benutzerhandbuch V7654, Version 2.0
2 3
4 5 6
7
7
8
