14
LegendeLegende
1
Seriennummer
2
Integratorausgänge
3
LAN-Anschluss
4
RS-232-Anschluss
5
Lüfteröffnung
6
Anschlussstecker
7
Netzschalter
8
Netzanschlussbuchse
Auspacken und Aufstellen
Anschlüsse auf der Rückseite
Auf der Geräte-Rückseite befinden sich unter anderem Netzanschluss, Netz-
schalter, Anschlüsse für externe Geräte, technische Symbole und Serien-
nummer.
1 2 3

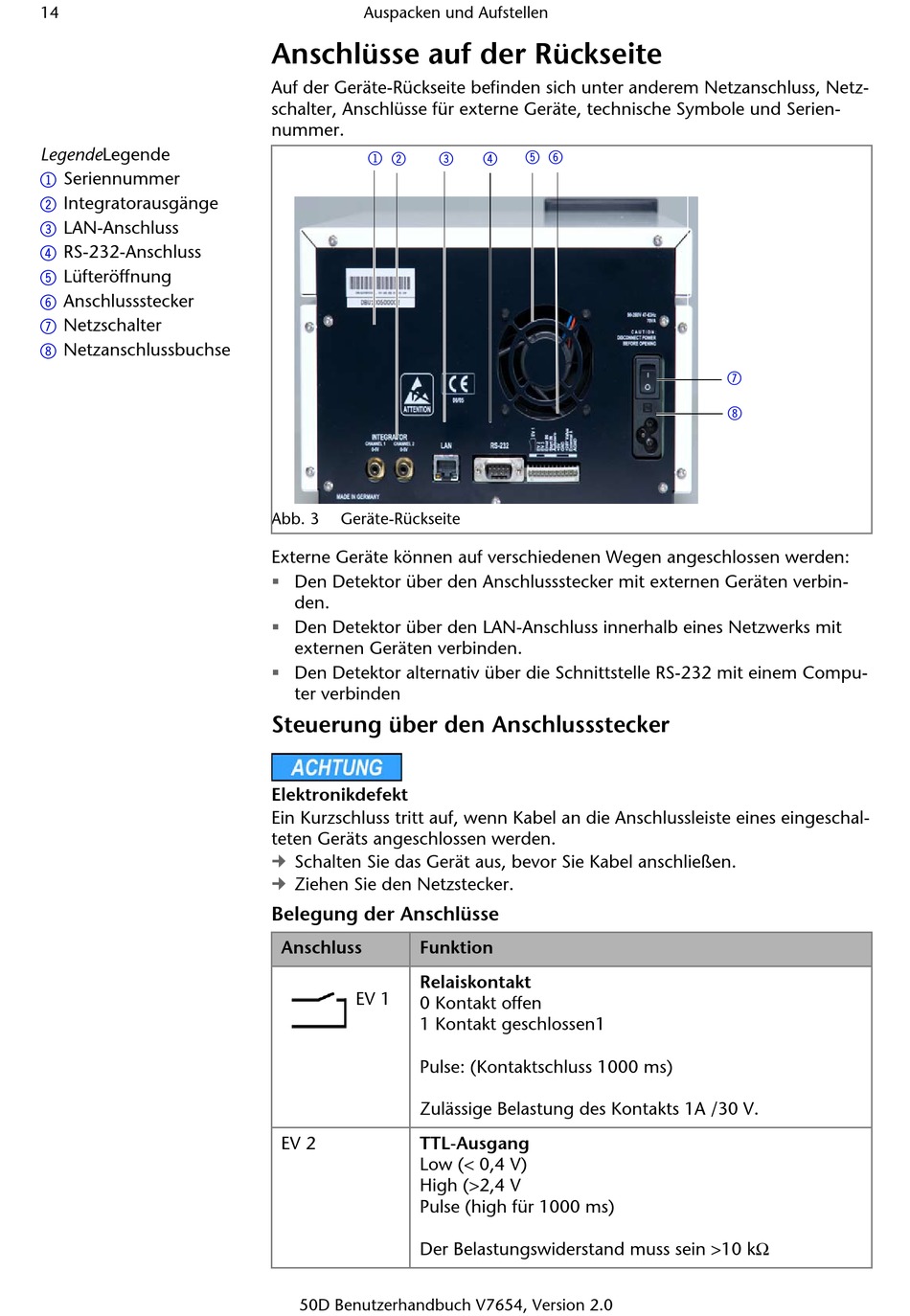

Abb. 3 Geräte-Rückseite
Externe Geräte können auf verschiedenen Wegen angeschlossen werden:

Den Detektor über den Anschlussstecker mit externen Geräten verbin-
den.

Den Detektor über den LAN-Anschluss innerhalb eines Netzwerks mit
externen Geräten verbinden.

Den Detektor alternativ über die Schnittstelle RS-232 mit einem Compu-
ter verbinden
Steuerung über den Anschlussstecker
Elektronikdefekt
Ein Kurzschluss tritt auf, wenn Kabel an die Anschlussleiste eines eingeschal-
teten Geräts angeschlossen werden.

Schalten Sie das Gerät aus, bevor Sie Kabel anschließen.

Ziehen Sie den Netzstecker.
Belegung der Anschlüsse
Anschluss Funktion
Relaiskontakt
EV 1
0 Kontakt offen
1 Kontakt geschlossen1
Pulse: (Kontaktschluss 1000 ms)
Zulässige Belastung des Kontakts 1A /30 V.
EV 2 TTL-Ausgang
Low (< 0,4 V)
High (>2,4 V
Pulse (high für 1000 ms)
Der Belastungswiderstand muss sein >10 kΩ
50D Benutzerhandbuch V7654, Version 2.0
5 6
4
7
8
