Bedienelemente

Stellung
Stellung
Stellung
Stellung
Stellung
Stellung
0
-1 1
-2 2
-3 3
-4 4
-2
-3 -1
-4 0
-5 1
-6 2
50
40 60
30 70
OFF ON
6 © SOLARBAYER

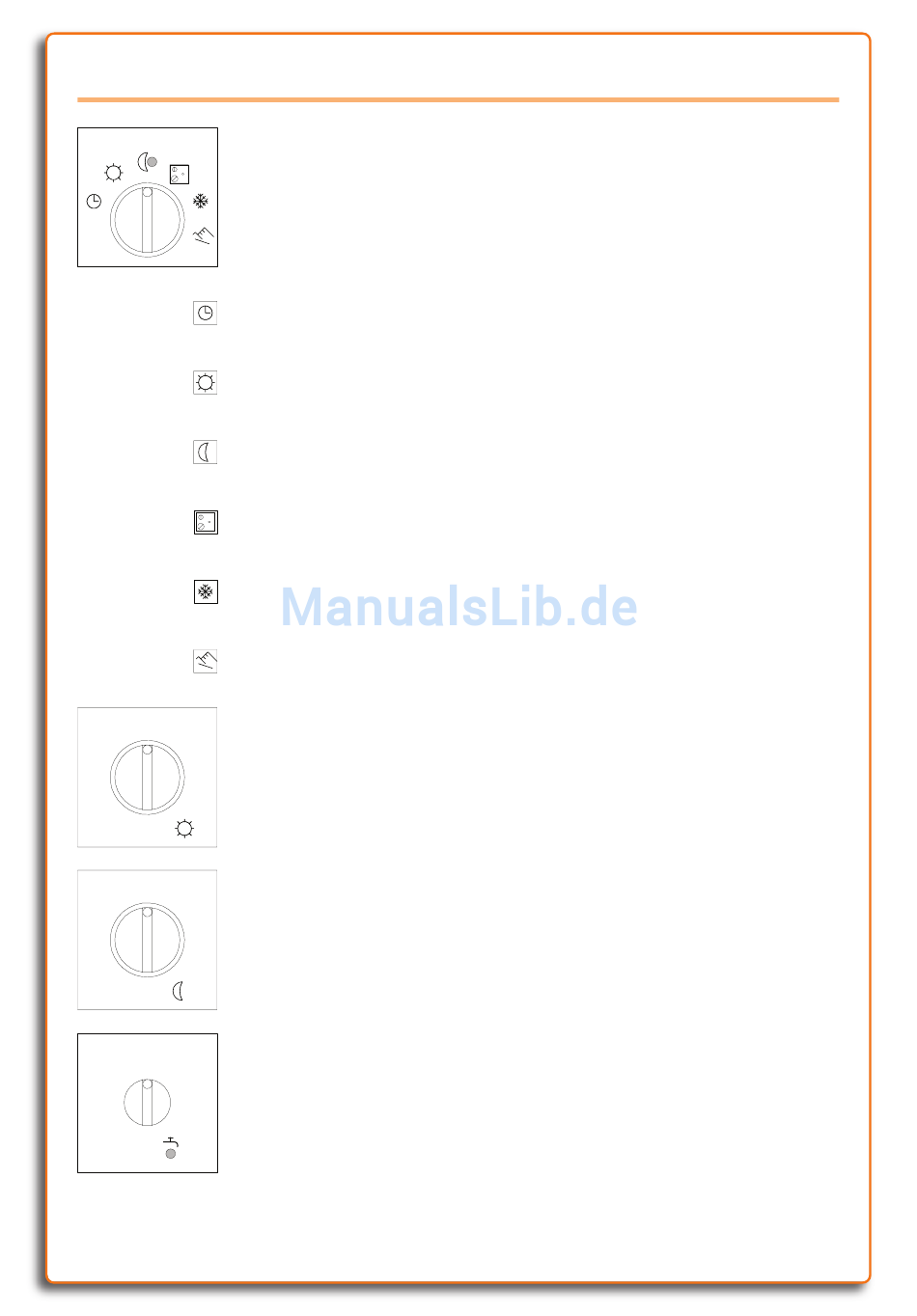

Betriebsartenwahlschalter
Mit dem Drehschalter können verschiedene Betriebsarten des
Reglers gewählt werden.
Automatische Umschaltung zwischen Tag- und Nachtbetrieb nach
den Schaltzeiten der Uhr unter Kanal 1 und Kanal 2.
Durchgehend Tagbetrieb der Heizung, die Schaltzeiten unter Kanal 1
sind deaktiviert. Der Kanal 2 für Brauchwassererwärmung bleibt aktiv.
Durchgehend Nachtbetrieb der Heizung, die Schaltzeiten unter Kanal 1
sind deaktiviert. Der Kanal 2 für Brauchwassererwärmung bleibt aktiv.
Betrieb des Reglers mit einer Fernbedienung (optional). Die Einstellun-
gen von Tag- und Nachttemperatur am Reglermodul sind außer Funktion.
Frostschutz - die Heizung ist bei Außentemperatur > +2°C aus.
Die Brauchwassererwärmung bleibt unter Kanal 2 in Betrieb.
Handbetrieb (Kaminkehrerschaltung) - alle Reglerausgänge haben
durchgeschaltet. Die Diagnoseanzeige ist in Betrieb.
Tagtemperatur
Mit der Parallelverschiebung wird die Temperatur im Tagbetrieb
eingestellt. Die Veränderung wirkt gleichermaßen auf den direkten
sowie den gemischten Heizkreis.
Die Stellung 0 entspricht ca. 20°C Raumtemperatur.
Eine Skalenteilung bewirkt jeweils eine Verschiebung von ca. +/-2K.
Nachttemperatur
Mit der Parallelverschiebung wird die Temperatur im Nachtbetrieb
eingestellt. Die Veränderung wirkt gleichermaßen auf den direkten
sowie den gemischten Heizkreis.
Die Stellung 0 entspricht ca. 20°C Raumtemperatur.
Eine Skalenteilung bewirkt jeweils eine Verschiebung von ca. +/-2K.
Brauchwassertemperatur
Direkte Einstellung der Soll-Temperatur für das Brauchwasser in°C.
Linker Anschlag
Rechter Anschlag Warmwasserbetrieb immer EIN
Unabhängig von der Einstellung wird der Boiler bei Aktivierung der
Legionellenschutzschaltung einmal auf 65°C aufgeheizt.
GmbH
®
Warmwasserbetrieb immer AUS
