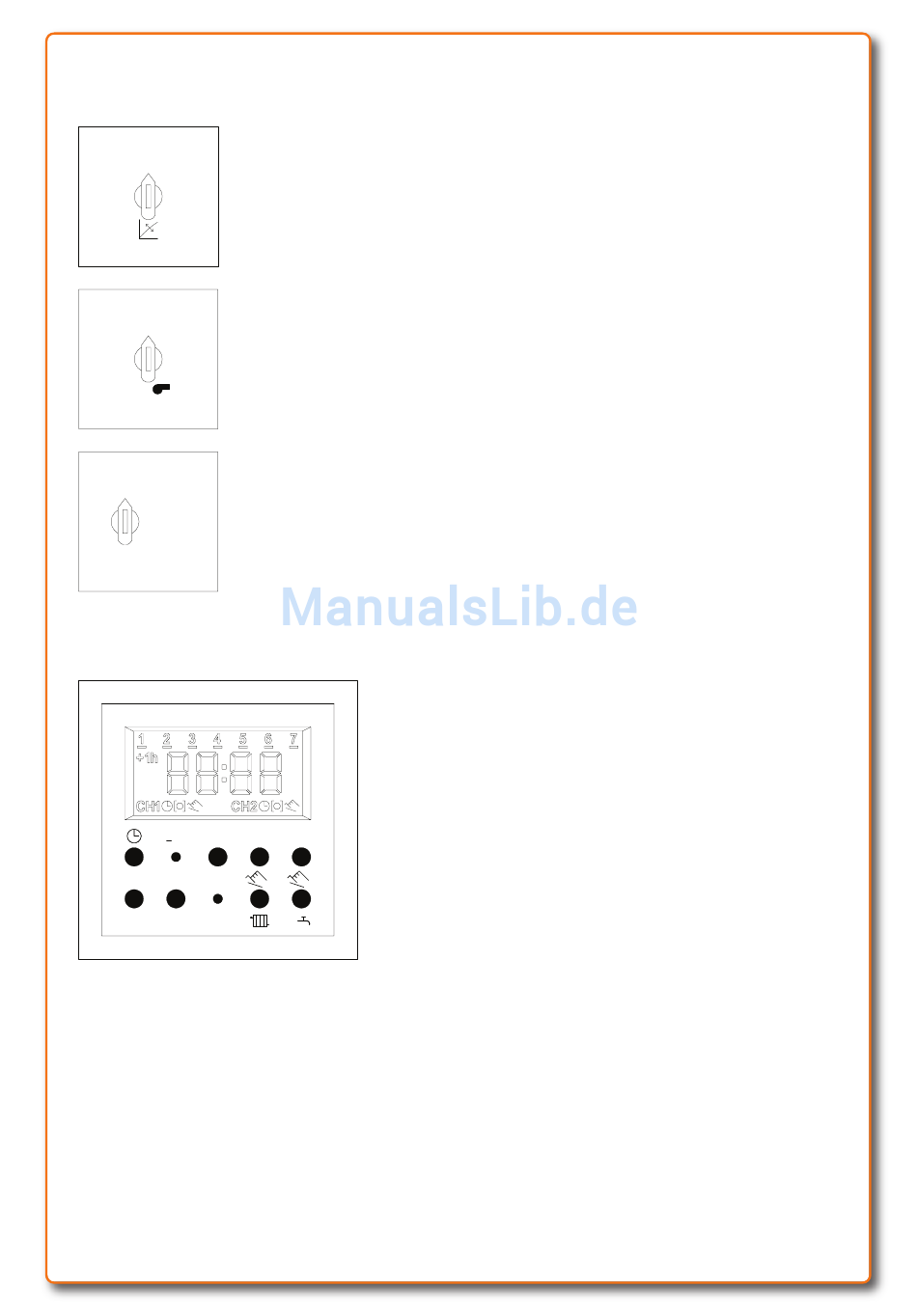

Heizkurve
Festlegung der Heizkurve (Steilheit) für beide Heizkreise, je nach
Konfiguration des Reglers.
1,2 1,4
1,0 1,6 Die Parameter werden aus dem Heizkurvendiagramm ermittelt.
0,8 1,8
Änderungen in kleinen Schritten über einen längeren Zeitraum
0,6 2,0
0,4 2,2
vornehmen. (siehe Heizkurvendiagramm
Kesselminimalbegrenzer
Festlegung der geforderten Minimaltemperatur des Kessels.
Die vorgegebene Sockeltemperatur wird durch die Heizkurve
40 45 50
nicht unterschritten.
35 55
30 60
25 65
20 70
min.
Vorlaufbegrenzer Modulrückseite
Festlegung der geforderten VLmin oder VLmax Temperatur für den
gemischten Heizkreis je nach Konfiguration des Reglers.
40 50
Die vorgegebenen Sollwerte werden durch die Heizkurve vom
30 60
Tvmax
20 70
gemischten Heizkreis nicht über- bzw. unterschritten.
Tvmin
10 80
0 90
+1h Day h+
Prog. Select
Reset
Schaltuhr
Die Bedienung der 2-Kanal Digitalschaltuhr wird
im Kapitel Schaltuhr beschrieben.
Die Schaltuhr arbeitet netzunabhängig und wird
über eine Mignonzelle auf der Rückseite des Moduls
gespeist.
Die Batterie hat eine Standzeit von ca. 1 Jahr und
muss erneuert werden, wenn die Anzeige im Display
m+
matt und schlecht lesbar wird.
Um einen Reset bei Batteriewechsel zu vermeiden,
1 2
sollte die Schaltuhr nicht länger als 30 sec. ohne
Versorgungsspannung sein.
