Režim plných otáček
► Obr.9: 1. Tlačítko
Když je zapnut režim plných otáček, otáčky nářadí
budou nejvyšší, i když není spoušť stisknuta naplno.
Když je režim plných otáček vypnut, otáčky nářadí
se zvyšují úměrně tomu, jak se zvyšuje tlak prstu na
spoušť.
Chcete-li zapnout režim plných otáček, stiskněte a
podržte tlačítko . Chcete-li vypnout režim plných
otáček, znovu stiskněte a podržte tlačítko
Když je režim plných otáček zapnut, kontrolka svítí.
POZNÁMKA: Režim plných otáček je nadále zapnut
i poté, co dojde k přepnutí režimu příklepu/režimu
automatického zastavení.
SESTAVENÍ
UPOZORNĚNÍ:
Před prováděním jakých-
koli prací na nářadí se vždy přesvědčte, zda je
vypnuté a je vyjmutý akumulátor.
Výběr správného rázového nástavce
Vždy používejte správnou velikost rázového nástavce
odpovídající šroubům a maticím. Zvolíte-li nesprávný
rozměr rázového nástavce, dosáhnete nepřesného a
nerovnoměrného utahovacího momentu a/nebo dojde k
poškození šroubu či matice.
Instalace a demontáž rázového
nástavce
UPOZORNĚNÍ:
Před instalací rázového
nástavce zkontrolujte, zda nejsou nástavec a
montážní díl poškozené.
UPOZORNĚNÍ:
Po vložení rázového nástavce
zkontrolujte, zda je řádně upevněn. Pokud se
uvolňuje, nepoužívejte jej.
Rázový nástavec s těsnicím
kroužkem a čepem
► Obr.10: 1. Rázový nástavec 2. Těsnicí kroužek
3. Kolík
Vysuňte těsnicí kroužek z drážky v rázovém nástavci
a dále z rázového nástavce demontujte čep. Rázový
nástavec nasaďte na čtyřhrannou hlavici tak, aby
byl otvor v rázovém nástavci vyrovnán s otvorem v
čtyřhranné hlavici.
Otvorem v rázovém nástavci a v čtyřhranné hlavici pro-
strčte čep. Poté vraťte těsnicí kroužek na původní místo
v drážce rázového nástavce a dotáhněte čep.
Při demontáži rázového nástavce použijte opačný
postup montáže.
2. Kontrolka
.
Instalace háčku
UPOZORNĚNÍ:
pevně utáhněte šroubem. Jinak by se mohl háček
uvolnit z nástroje a způsobit zranění.
► Obr.11: 1. Drážka 2. Háček 3. Šroub
Háček je vhodný k dočasnému pověšení nářadí. Lze
jej nainstalovat na obou stranách nářadí. Při instalaci
háčku jej vložte do drážky na jedné ze stran krytu
nářadí a zajistěte jej dvěma šrouby. Chcete-li jej odstra-
nit, uvolněte šrouby a vyjměte jej.
PRÁCE S NÁŘADÍM
UPOZORNĚNÍ:
až na doraz, dokud není zajištěn na svém místě.
Není-li tlačítko zcela zajištěno, uvidíte na jeho horní
straně červený indikátor. Zasuňte akumulátor zcela
tak, aby nebyl červený indikátor vidět. Jinak by mohl
akumulátor z nářadí vypadnout a způsobit zranění
obsluhy či osob v okolí.
► Obr.12
Uchopte pevně nářadí a nasaďte rázový nástavec na
šroub nebo matici. Uveďte nářadí do chodu a dotahujte
s využitím správného času utahování.
Správný utahovací moment se může lišit v závislosti
na typu nebo rozměrech šroubu, druhu upevňovaného
obrobku, apod. Vztah mezi utahovacím momentem a
dobou utahování je uveden na obrázcích.

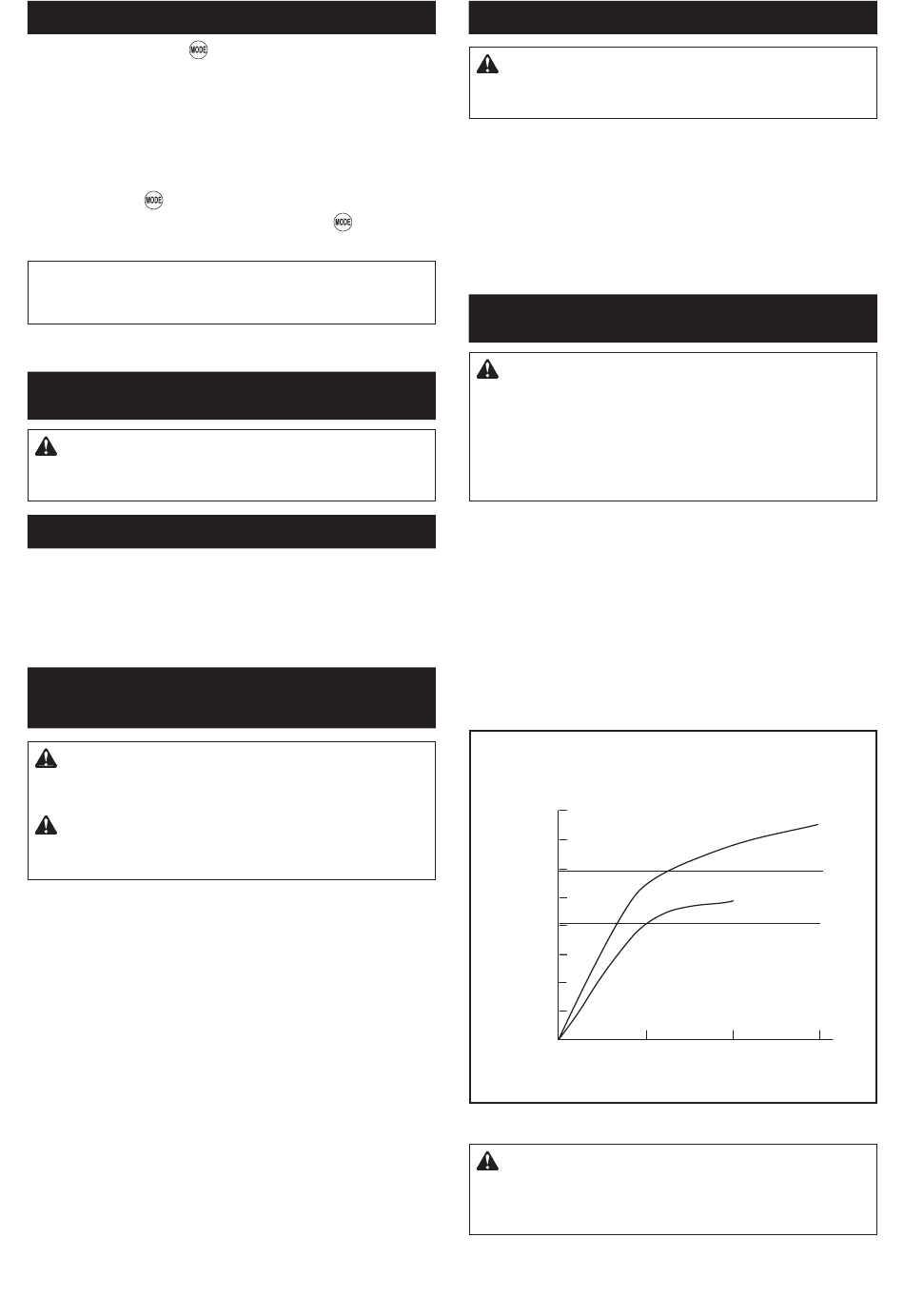

Správný utahovací moment pro vysokopevnostní
šroub při režimu maximálního příklepu (4)
N•m
(kgf•cm)
1600
(16315)
1400
(14276)
1200
(12236)
1000
(10197)
800
2
(8157)
600
(6118)
400
(4078)
200
(2039)
0
1. Doba utahování (s) 2. Utahovací moment
UPOZORNĚNÍ:
nepřetržitě, nedotýkejte se krytu utahováku. Kryt
utahováku může být extrémně horký a mohl by vás
popálit.
► Obr.13: 1. Kryt utahováku
42 ČESKY
Při instalaci háčku ho vždy
Akumulátor zasunujte vždy
M24
1 2
1
Je-li nářadí provozováno
M27
M27
M24
3
