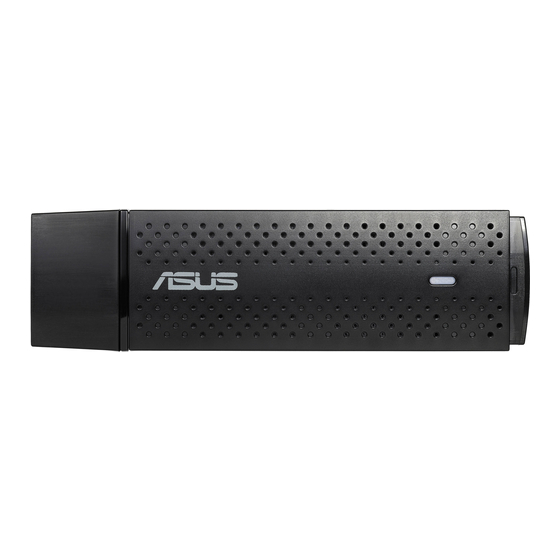

ASUS Miracast Dongle
E-Handbuch
G9364

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus Miracast Dongle

  • Seite 1 ASUS Miracast Dongle E-Handbuch G9364...
  • Seite 2: Überarbeitete Ausgabe V2 Mai 2014

    Sachvermögen oder anderen tatsächlichen und direkten Schäden, die aufgrund von Auslassung oder Verrichtung gesetzlicher Pflichten gemäß dieser Garantieerklärung erfolgen. ASUS ist nur für verantwortlich für bzw. entschädigt Sie nur bei Verlust, Schäden oder Ansprüchen, die aufgrund eines vertraglichen, zivilrechtlichen Bruchs dieser Garantieerklärung seitens ASUS entstehen.
  • Seite 3: Inhaltsverzeichnis

    LED-Farbtabellen ......................7 Ihr ASUS Miracast Dongle verwenden ..............8 Mit einem HDMI-fähigen Display verbinden ............8 Mit einem ASUS Gerät mit Android™ OS verbinden.........12 Mit anderen Mobilgeräten verbinden ..............15 Intel WiDi-gestützte Geräte anschließen ..............16 Mit Windows 8.1 Geräten verbinden ..............18 Aktualisieren der Firmware ..................20...
  • Seite 4: Anmerkungen Zu Diesem E-Handbuch

    Schäden an den Daten und Komponenten Ihres All-in-One PCs befolgt werden müssen. Typographie Fett Diese Schriftart zeigt Ihnen ein Menü oder ein Element welches ausgewählt werden muss. KURSIV = Diese Schriftart zeigt Ihnen die Taste, die Sie auf der Tastatur drücken müssen. ASUS Miracast Dongle...
  • Seite 5: Verpackungsinhalt

    Verpackungsinhalt ASUS Miracast Dongle Micro-USB-Kabel Technische Dokumentationen Netzteil HINWEISE: • Falls ein Teil fehlt oder beschädigt ist, kontaktieren Sie bitte umgehend Ihren Händler. • Der Inhalt kann sich je nach Verkaufsregion unterscheiden. ASUS Miracast Dongle...
  • Seite 6: Die Einzelnen Teile

    HINWEIS: Beziehen Sie sich auf den Abschnitt LED Farbtabelle in diesem E-Manual für weitere Details. HDMI-Anschluss Dieser Anschluss ermöglicht es Ihnen, den ASUS Miracast Dongle an ein kompatibles HDMI-fähiges Display anzuschließen. Abdeckung Befestigen Sie diese Abdeckung oben auf den HDMI-Anschluss, wenn der ASUS Miracast Dongle nicht verwendet wird.
  • Seite 7: Led-Farbtabellen

    Lila Zehn Sekunden nach Betätigung der Reset-Taste ist Ihr ASUS Miracast-Dongle für die Werksrücksetzung bereit. Blinkt lila Ihre ASUS Miracast Dongle befindet sich derzeit in Fabrik-Reset. Leuchtet blau Fabrik-Reset ist abgeschlossen. HINWEIS: Verbinden Sie das Mobilgerät erneut mit Ihrem ASUS Miracast-Dongle zum Teilen der Inhalte an ein externes Display.
  • Seite 8: Ihr Asus Miracast Dongle Verwenden

    Ihr ASUS Miracast Dongle verwenden Mit einem HDMI-fähigen Display verbinden HINWEIS: Die folgende Abbildung dient nur der Veranschaulichung. 1. Verbinden Sie das micro USB-Kabel mit dem ASUS Miracast Dongle. ASUS Miracast Dongle...
  • Seite 9 2. Verbinden Sie Ihren ASUS Miracast-Dongle über eine der folgenden Optionen mit einer Stromquelle: Über eine Steckdose A. Verbinden Sie den ASUS Miracast-Dongle mit dem Netzteil. B. Schließen Sie das Netzteil an eine nahegelegene Steckdose an. Per USB-Anschluss am externen Display...
  • Seite 10 HINWEIS: Einzelheiten zur vollständigen Einrichtung basierend auf der Stromversorgung Ihres ASUS Miracast-Dongle entnehmen Sie bitte den nachstehenden Abbildungen. Der ASUS Miracast-Dongle ist an eine Steckdose und das externe Display angeschlossen. Der ASUS Miracast-Dongle ist mit dem USB- und HDMI-Port des externen Displays verbunden.
  • Seite 11 4. Schalten Sie Ihr Tablet oder Mobil Gerät ein und befolgen Sie die auf dem Bildschirm angezeigten Schritte, um Ihre Inhalte mit dem externen Display zu teilen. HINWEIS: Für weitere Detail, wie Sie Ihr Gerät mit dem ASUS Miracast Dongle verbinden, beziehen Sie sich auf die Seiten 12-14 in diesem E-Handbuch. ASUS Miracast Dongle...
  • Seite 12: Mit Einem Asus Gerät Mit Android™ Os Verbinden

    Mit einem ASUS Gerät mit Android™ OS verbinden. HINWEIS: • Die folgenden Verfahren gelten für ASUS Miracast-unterstützende mobile Geräte. • Der ASUS Miracast Dongle ist kompatibel mit ASUS-Geräten auf Android ™ 4.2 oder höher. A. Stellen Sie sicher, dass der HDMI-Eingang an Ihres externen Display aktiviert ist. B. Der folgende Bildschirm erscheint, sobald der ASUS Miracast Dongle erfolgreich mit Ihrem Display verbunden ist. ASUS Miracast Dongle...
  • Seite 13 E. Setzten Sie die Nach Displays suchen und Wi-Fi Optionen auf EIN und beziehen Sie sich dann auf die SSID, die auf Ihrem externen Display angezeigt wird. Wählen Sie die gleiche SSID auf Ihrem mobilen Gerät, um es mit Ihrem ASUS Miracast Dongle z koppeln. ASUS Miracast Dongle...
  • Seite 14 F. Ihr externes Display zeigt das folgende Bild, während der ASUS Miracast Dongle versucht, eine Verbindung mit Ihrem mobilen Gerät zu etablieren. G. Sobald die Verbindung erfolgreich hergestellt ist, präsentiert Ihr externes Display denselben Inhalt, der aktuell auf Ihrem Mobilgerät angezeigt wird.
  • Seite 15: Mit Anderen Mobilgeräten Verbinden

    HINWEIS: Einzelheiten zum Aktivieren von Inhalts- und Medienfreigabe an einem anderen Displayausgang mittels WLAN-Verbindung finden Sie in der technischen Anleitung Ihres Mobilgerätes. D. Wählen Sie die ASUS Miracast Dongle SSID, die auf Ihrem Mobilgerät angezeigt wird. E. Sobald die Verbindung erfolgreich hergestellt ist, präsentiert Ihr externes Display denselben Inhalt, der aktuell auf Ihrem Mobilgerät angezeigt wird.
  • Seite 16: Intel Widi-Gestützte Geräte Anschließen

    Aktualisieren Ihrer Firmware finden im Abschnitt Die Firmware aktualisieren in diesem E-Handbuch. A. Verbinden Sie den ASUS Miracast Dongle mit dem HDMI-Anschluss Ihres TVs. B. Starten Sie Intel WiDi auf Ihrem Gerät. C. Unter Erkannte Adapter, wählen Sie den Adapter-Name des ASUS Miracast Dongle, wie auf Ihrem HDMI-Display angezeigt, dann klicken Sie auf Verbinden.
  • Seite 17 D. Im nächsten Fenster, geben Sie den WPS PIN ein, der auf Ihrem TV-Display angezeigt wird, und klicken Sie auf Weiter. E. Sobald die Verbindung erfolgreich hergestellt wurde, wird die TV-Anzeige den gleichen Display-Inhalt reflektieren, wie er auf Ihrem Intel WiDi-Gerät angezeigt wird. ASUS Miracast Dongle...
  • Seite 18: Mit Windows 8.1 Geräten Verbinden

    Ihrem ASUS Miracast Dongle verbunden ist. Ausführliche Informationen zum Aktualisieren Ihrer Firmware finden im Abschnitt Die Firmware aktualisieren in diesem E-Handbuch. A. Verbinden Sie Ihr ASUS Miracast Dongle mit dem HDMI-Port Ihres externen Displays. B. Auf Ihrem Windows 8.1 Gerät, rufen Sie die Charms-Bar auf und wählen Sie dann Geräte.
  • Seite 19 C. Unter Geräte, wählen Sie Projekt und klicken Sie dann auf den gleichen Anzeigenamen basierend auf dem Adapternamen auf Ihrem Display. D. Geben Sie die WPS PIN, die auf Ihrem externen Display angezeigt wird, um das Screencasting von Ihrem Windows 8.1 Gerät an einen externen Bildschirm zu starten. ASUS Miracast Dongle...
  • Seite 20: Aktualisieren Der Firmware

    Sie die Firmware mit einer der folgenden Optionen. Automatisches Firmware-Update über ein ASUS Mobilgerät 1. Stellen Sie sicher, dass Ihre ASUS Miracast Dongle derzeit mit dem externen Display und dem mobilen Gerät verbunden ist. 2. Wischen Sie auf Ihrem Startbildschirm nach unten, um den Benachrichtigungsberich anzuzeigen, und tippen Sie dann auf die folgende Benachrichtigung.
  • Seite 21 5. Ihr externes Display zeigt das folgende Bild, während Ihre ASUS Miracast- Firmware aktualisiert wird. Während das folgende Bild auf Ihrem Mobilgerät angezeigt wird. 6. Die folgende Benachrichtigung erscheint auf Ihrem Mobilgerät, nachdem Ihre Firmware erfolgreich aktualisiert wurde. ASUS Miracast Dongle...
  • Seite 22: Manuelles Firmware-Update Über Ihren Laptop

    Sie los, sobald die LED-Anzeige rot ist. Dies bedeutet, dass Ihr ASUS Miracast Dongle bereit ist das Firmware-Update durchzuführen. 5. Schließen Sie den ASUS Miracast Dongle an Ihren Laptop an, mit der SSID, die auf dem externen Bildschirm angezeigt wird.
  • Seite 23 8. Ihr externes Display wechselt zu folgendem Bild, während Ihre ASUS Miracast- Firmware aktualisiert wird. 9. Ihr Notebook zeigt durch folgendes Bild, dass die Firmware-Aktualisierung bereits abgeschlossen ist. ASUS Miracast Dongle...
  • Seite 24: Fabrik-Reset Aktivieren

    Schritten tun: 1. Verbinden Sie Ihr ASUS Miracast Dongle mit dem externen Display. 2. Drücken und halten Sie die ASUS Miracast Reset-Taste für 10 Sekunden und lassen Sie los, sobald die LED-Anzeige violett ist. 3. Die LED-Anzeige blinkt violett, um anzuzeigen, dass der Fabrik-Reset derzeit in Bearbeitung ist.
  • Seite 25: Konformitätserklärungen

    Frequenzbereich benutzt wird. Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können ASUS Miracast Dongle...
  • Seite 26: Strahlenbelastungswarnung

    Einhaltung der Richtlinien zur Strahlenbelastungsbegrenzung ausgestattet werden. Das Gerät ist für den Innenbereich beschrängt, wenn es im 5.15 bis 5.25 GHz Frequenzbereich benutzt wird. Dieses Gerät ist ein Slavegeräte, das Gerät hat keine Radarerfassung und keine ad- hoc-Operation in dem DFS-Band. ASUS Miracast Dongle...
