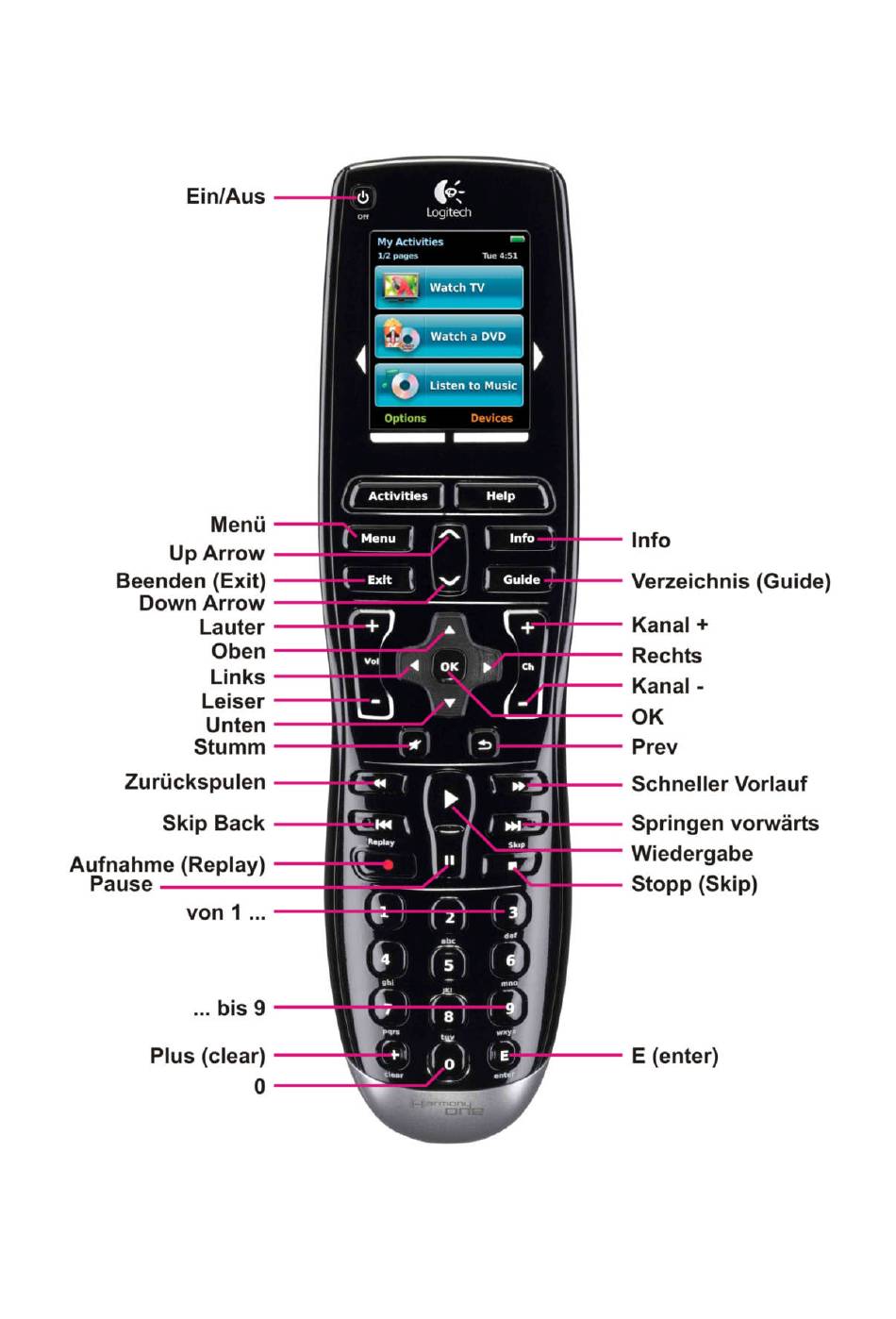

- Seite 1 Logitech Harmony® One Bild 1: Bezeichnungen laut Logitech Harmony Remote Software. Wichtig für das Anpassen der Standardtasten der Fernbedienung (siehe weiter unten). Logitech Harmonie ONE.doc Seite 1 von 44...
- Seite 2 Programm auf den neuesten Stand (die aktuelle Version ist 7.7.0 vom 25.11.2010). Für die Einrichtung (und spätere Anpassungen) benötigt man ebenfalls eine Internetverbindung – nur so kann man auf die Gerätedatenbank von Logitech zugreifen: Über 5.000 Marken und 225.000 Gerä- te sollen sich laut Hersteller in der Datenbank befinden.
- Seite 3 2. Zu steuernde Geräte Bild 3: So sieht meine TV/HiFi-Vernetzung aus - wird ggf. um den Internet-Anschluss erweitert Bild 4: Bei Harmony ONE angemeldete Geräte Logitech Harmonie ONE.doc Seite 3 von 44...
- Seite 4 Licht EIN/AUS (IR-Steckdose Revolt PX-2151, simuliert durch Revolt SMD-15) Der Schallplattenspieler wird hier nicht aufgeführt, da er nicht via Fernbedienung ein/ausgeschaltet werden kann. Beim Hinzufügen werden die Geräte mit der Logitech-Datenbank verglichen, so dass die meisten Be- triebseinstellungen, Tasten usw. bereits festgelegt sind, z.B. Fernsehgerät: Bild 5 Die meisten Tasten der Original-Fernbedienung des ausgewählten Fernsehgerätes werden automa-...
- Seite 5 Bild 8 Durch Experimentieren mit vielen Geräte-Modellen - die Originalbezeichnung PX-2151 führt leider zu keiner Tastenauswahl - wurde Revolt SMD-15 gewählt. Im Folgenden geht es immer weiter mit WEI- TER > Bild 9 Logitech Harmonie ONE.doc Seite 5 von 44...
- Seite 6 Bild 11 Als erste Handlung zunächst den Namen än- dern: Bild 12 Bild 13 Unter der Voraussetzung, dass die betroffenen Aktionen bereits eingerichtet sind, wird die Zuordnung des Gerätes auf diese Aktionen festgelegt: Logitech Harmonie ONE.doc Seite 6 von 44...
- Seite 7 TV-Leute mittels einer Weiteren Taste ermöglichen soll. Die Taste kann dann auch in den Aktionen Fernsehen und Video-DVD abspielen gezielt eingesetzt werden, um das Licht ggf. auch während des laufenden Fernsehprogramms abschalten zu können. Logitech Harmonie ONE.doc Seite 7 von 44...
- Seite 8 Bild 16 Bild 17 Standardtasten durch Leer-Eintrag alle löschen ! Logitech Harmonie ONE.doc Seite 8 von 44...
- Seite 9 Bild 18 Von den Weiteren Tasten nur die Taste PowerToggle(Ein/Ausschalten) belassen, umbenennen und nach oben setzen: Bild 19 Logitech Harmonie ONE.doc Seite 9 von 44...
- Seite 10 Bild 20 Bild 21 Bild 22 Bild 23 Logitech Harmonie ONE.doc Seite 10 von 44...
- Seite 11 Umschaltung auf die angeschlossenen Geräte (Devices) zur Auswahl angeboten. 3. Zur "Philosophie" der Fernbedienung Sie unterscheidet konsequent: Erstens den Grundzustand von dem Aktionszustand (Aktuelle Aktion), Zweitens zwischen ihren originären Tasten (Standardtasten) und den "Tasten" auf dem Touch-Screen-Display (Weitere Tasten). Logitech Harmonie ONE.doc Seite 11 von 44...
- Seite 12 Betätigung der Standardtaste Lauter würde in diesem Status keine Wirkung erzielen, da der Tonaus- gang des Fernsehers nicht beschaltet ist. 6. Geräteoptionen der Geräteoptionen sind bei allen Geräten ähnlich; z.B.: Bild 28: Fernsehgerät Bild 29: DVD/Blu-ray Player Logitech Harmonie ONE.doc Seite 12 von 44...
- Seite 13 Geräte => Einstellung (des betr. Gerätes) => (Geräteoptionen) Tasten anpassen => Weiter> Bild 32: Beispiel Fernsehgerät - Standardtasten und Weitere Tasten (Ausschnitte) Die vollständigen Tabellen der Tastaturzuordnungen im Grundzustand befinden sich im Anhang. Logitech Harmonie ONE.doc Seite 13 von 44...
- Seite 14 Wenn von einer Aktion direkt auf eine andere umgeschaltet wird, wird zunächst die vorhergehende vollständig herunter gefahren und dann die folgende neu gestartet. Mit einer scheinbaren Ausnahme: Das TV-Licht der vorhergehenden Aktion Fernsehen wird von der nachfolgenden Aktion Video-DVD abspielen übernommen und umgekehrt. Logitech Harmonie ONE.doc Seite 14 von 44...
-
Seite 15: Aktion Fernsehen
Schritt Samsung Fernsehgerät ist eingestellt auf "HDMI 1/DVI" wurde eingefügt, weil sich bei der Rückkehr aus der Aktion Video-DVD abspielen in besonderen Fällen das Fernseh- gerät nicht wieder im Grundzustand befindet. Das ist der Fall, wenn Bilder und/oder Video-Dateien Logitech Harmonie ONE.doc Seite 15 von 44... - Seite 16 Einstellung TV- oder Radio-Signal startet und die Einstellung nur über "Toggle" verändert wird! Daraus folgt: man weiß nie, welcher Zustand gerade beim Einschalten des Sat-Receivers einge- stellt war und kann somit keine Voreinstellung vornehmen. Logitech Harmonie ONE.doc Seite 16 von 44...
- Seite 17 Bei der Aktion Schallplatte absp. muss der Plattenspieler gesondert eingeschaltet werden, während der AV-Receiver per IR-Fernbedienung gesteuert wird. Dabei wird der Eingang Analog, an dem der Plattenspielerausgang angeschlossen ist, frei geschaltet (siehe weiter unten). Alle weiteren Eingänge des AV-Receivers werden nicht genutzt. Logitech Harmonie ONE.doc Seite 17 von 44...
- Seite 18 Aktion angepasst werden. Dabei lassen sich alle der Aktion zugewiesenen Geräte mit ihren originären Fernbedienungssignalen ansprechen, d.h. mit den Standardtasten wer- den in der eingestellten Aktion ggf. verschiedene Geräte gesteuert (z.B. Sat-Receiver und AV- Receiver/Lautspr.). Logitech Harmonie ONE.doc Seite 18 von 44...
- Seite 19 Taste zuweist, die dann während einer Aktion mehrere Geräte steuert, zu erzeugen. Bild 42a: Standardtasten in der Aktion Fernsehen Linke Hälfte Bild 42b: Standardtasten in der Aktion Fernsehen Mitte und rechte Hälfte Bild 42c: Standardtasten in der Aktion Fernsehen Logitech Harmonie ONE.doc Seite 19 von 44...
- Seite 20 Radio-Kanal hören und als Fernsehbild nur ein Standbild sehen. Anmerkung: Bei Umschaltung auf Geräte darf nicht vergessen werden, wieder auf Aktuelle Aktion zurück zu schalten! Bild 43a: Weitere Tasten in der Aktion Fernsehen Logitech Harmonie ONE.doc Seite 20 von 44...
- Seite 21 Bild 43b: Weitere Tasten in der Aktion Fernsehen Bild 43c: Weitere Tasten in der Aktion Fernsehen Bild 43d: Weitere Tasten in der Aktion Fernsehen Logitech Harmonie ONE.doc Seite 21 von 44...
- Seite 22 Wenn man weitere Schritte hinzufügen möchte (z.B. Eject-Befehl an den DVD/Blu-ray Player sen- den), dann wählt man Ja, aber ich möchte mehr Optionen und Geräte für diese Aktion hinzufü- gen. Ja, ich möchte mehr Optionen und Geräte für diese Aktion hinzufügen Logitech Harmonie ONE.doc Seite 22 von 44...
- Seite 23 Auch hier wird der Fernseher "nur" als Abspielgerät (Monitor) benannt und als Eingang wird sein HDMI 1/DVD gewählt, d.h. der erste HDMI-Eingang des Fernsehers erhält seine Signale auch hier vom HDMI-Ausgang des AV-Receivers. Bild 48 Logitech Harmonie ONE.doc Seite 23 von 44...
- Seite 24 Aktion welches jetzt mit Ja, diese Einstellungen sind korrekt und WEITER > beendet wird. Bild 50: Die Aktion Video-DVD abspielen ist abgeschlossen Nach 2 mal FERTIG soll die Tastenbelegung in Angriff genommen werden. in der Aktion Video-DVD abspielen Logitech Harmonie ONE.doc Seite 24 von 44...
- Seite 25 Bild 51a: Standardtasten in der Aktion Video-DVD abspielen Linke Hälfte Bild 51b: Standardtasten in der Aktion Video-DVD abspielen Bild 51c: Standardtasten in der Aktion Video-DVD abspielen Logitech Harmonie ONE.doc Seite 25 von 44...
- Seite 26 Anmerkung: Bei einer Umschaltung auf Geräte darf nicht vergessen werden, wieder auf Aktuelle Aktion zurück zu schalten! Bild 52a: Weitere Tasten in der Aktion Video-DVD abspielen Bild 52b: Weitere Tasten in der Aktion Video-DVD abspielen Logitech Harmonie ONE.doc Seite 26 von 44...
- Seite 27 Bild 52c: Weitere Tasten in der Aktion Video-DVD abspielen Bild 52d: Weitere Tasten in der Aktion Video-DVD abspielen Logitech Harmonie ONE.doc Seite 27 von 44...
- Seite 28 Wenn man weitere Schritte hinzufügen möchte (z.B. beim Beenden den TV/Radio-Befehl an den Sat- Receiver senden, um definitiv den TV-Empfang wieder einzustellen), dann wählt man Ja, aber ich möchte mehr Optionen und Geräte für diese Aktion hinzufügen. Logitech Harmonie ONE.doc Seite 28 von 44...
- Seite 29 Der AV-Receiver, der sowohl als Signal-Eingangsverteiler als auch als Audio-Verstärker mit integrier- ten Lautsprechern fungiert, erhält bei dieser Aktion auf seinem HDMI 1-Eingang die Signale vom Sat- Receiver und gibt sie über seine Lautsprecher im StereoMode wieder. Logitech Harmonie ONE.doc Seite 29 von 44...
- Seite 30 Bild 59: Die Aktion Rundfunk hören ist abgeschlossen Nach 2 mal FERTIG soll die Tastenbelegung in Angriff genommen werden. in der Aktion Rundfunk hören (die Standardtasten sind identisch mit denen der Aktion Fernsehen) Logitech Harmonie ONE.doc Seite 30 von 44...
- Seite 31 Bild 60a: Standardtasten in der Aktion Rundfunk hören Linke Hälfte Bild 60b: Standardtasten in der Aktion Rundfunk hören Bild 60c: Standardtasten in der Aktion Rundfunk hören Logitech Harmonie ONE.doc Seite 31 von 44...
- Seite 32 Aktion Rundfunk hören - wenn vorher die Aktion Fernsehen aktiv war - an den Sat-Receiver der Befehl TV/Radio (Bezeichnung: TV/Radio-Umsch.) gesendet werden, ansonsten würde man weiter einen TV-Kanal hören. Bild 61: Weitere Tasten in der Aktion Rundfunk hören Logitech Harmonie ONE.doc Seite 32 von 44...
- Seite 33 Alle Schritte werden der Aktionstaste Audio-CS/DVD absp. auf der Fernbedienung zugewiesen: Wenn man weitere Schritte hinzufügen möchte, dann wählt man: Ja, ich möchte mehr Optionen und Geräte für diese Aktion hinzufügen Logitech Harmonie ONE.doc Seite 33 von 44...
- Seite 34 Disk-Lade herausfährt, damit eine neu abzuspielende Disk eingelegt werden kann. Nach dem Abspielen (oder vor der Änderung der Aktion) muss die Disk-Lade manuell (Eject) heraus- gefahren werden, um die Disk wieder in ihren Ordner abzulegen. Logitech Harmonie ONE.doc Seite 34 von 44...
- Seite 35 Bild 67: Die Aktion Audio-CD/DVD absp. ist abgeschlossen Nach 2 mal FERTIG soll die Tastenbelegung in Angriff genommen werden. in der Aktion Audio-CD/DVD absp. (die Standardtasten sind einge- schränkt identisch mit denen der Aktion Video-DVD abspielen) Logitech Harmonie ONE.doc Seite 35 von 44...
- Seite 36 Bild 68a: Standardtasten in der Aktion Audio-CD/DVD absp. Linke Hälfte Bild 68b: Standardtasten in der Aktion Audio-CD/DVD absp. Bild 68c: Standardtasten in der Aktion Audio-CD/DVD absp. Logitech Harmonie ONE.doc Seite 36 von 44...
- Seite 37 Bild 68d: Standardtasten in der Aktion Audio-CD/DVD absp. Die Weiteren Tasten können auf ein Minimum eingeschränkt werden, da die Funktionen dieser "Tas- ten" ohne Bildschirm nicht genügend überwacht werden können. Bild 69: Weitere Tasten in der Aktion Audio-CD/DVD absp. Logitech Harmonie ONE.doc Seite 37 von 44...
- Seite 38 7.5 TV-Licht Ein/Aus Bild 70 Bild 71 Bild 72 Logitech Harmonie ONE.doc Seite 38 von 44...
- Seite 39 Bild 73 Bild 74 Die Standardtasten entfallen hier ganz und als Weitere Taste wird nur die Taste TV-Licht Ein/Aus (Toggle-Funktion !) aktiviert. Bild 75 Logitech Harmonie ONE.doc Seite 39 von 44...
-
Seite 40: Anhang 1: Fernbedienung - Tastaturzuordnungen
InputHdmi1 ~ InputHdmi1 InputHdmi2 ~ InputHdmi2 InputHdmi3~ InputHdmi3 InputHdmi4 ~ InputHdmi4 InputPC ~ InputPC(PC-Eingang) TV-Eingang ~ InputTv(TV-Eingang) InputUsb ~ InputUsb TeletextCancel ~ TeletextCancel TeletextHold ~ TeletextHold TeletextIndex ~ TeletextIndex TeletextMode ~ TeletextMode TeletextNextPage ~ TeletextNextPage Logitech Harmonie ONE.doc Seite 40 von 44... - Seite 41 Bearbeiten ~ Edit(Bearbeiten) (Div.Funktionen: Pointer, Wiederholung) Springen vorwärts ~ SkipForward(Vorspr.) (Springe zum Ende) F2 (Bookmark setzen) BookMark ~ BookMark(Lesezeichen) BookmarkNext ~ BookmarkNext F3 (zur Bookmark springen) EditRecording ~ EditRecording Liste ~ List(Liste) Logitech Harmonie ONE.doc Seite 41 von 44...
- Seite 42 Tuner - ~ TuningDown PRESET (FM-Sender-Platz +) Nächste Voreinstellung ~ PresetNext(N.V.) PRESET (FM-Senderplatz -) Vorh. Einstellung ~ PresetPrev(Vorh. Einst.) INFO (Info über Bedienfelddisplay) Info ~ Info SETUP (KonfigMenü ein-/ausblenden) Setup ~ Setup Logitech Harmonie ONE.doc Seite 42 von 44...
-
Seite 43: Anhang 2: Steuerung
Leider funktioniert nicht alles so, wie ich es will: Ich bin begeistert von den Möglichkeiten, (fast) alle Geräte meines TV/DVD/Blu-ray/HiFi-Equipments in der richtigen Reihenfolge und mit den richtigen Optionen schalten zu können!!! Nur bei den Aktio- Logitech Harmonie ONE.doc Seite 43 von 44... -
Seite 44: Die Bessere Lösung
Signale mehr annimmt. Erst wenn man sie kurz vom Netz trennt, versteht sie wieder die ON-/OFF- Signale. Die bessere Lösung Mit der Fernbedienbaren Steckdose mit lernfähigem Infrarot-Sensor PX-2151 ist die gewünschte Funktion mit vollem Erfolg erreichbar - wie oben beschrieben. Logitech Harmonie ONE.doc Seite 44 von 44...
