Micro-X3
Beachten Sie: Der Anschluss "Pluspol für Hallgeber" darf nicht
!
gegen "Minuspol
Soundmodul kann dadurch zerstört werden.
Eine Lichtschranke ist ebenfalls geeignet, um den Schalteingang mit
Masse zu verbinden. Der Anschluss erfolgt analog zum Anschluss eines
Hallsensors. Beachten Sie auch die Anleitung / die Herstellerangaben
für die Lichtschranke.
Anschluss eines Reedkontaktes an den Schalteingang
Anschluss Micro-X3
X11 Minuspol (GND/Masse) Anschluss 1
X12 Eingang für Taktgeber
Anschluss eines Hall-Sensors an den Schalteingang
Anschluss Micro-X3
X11 Minuspol (GND/Masse) Masseanschluss
X12 Eingang für Taktgeber
X13 Pluspol für Hallsensor
(GND/Masse)"
Reedkontakt
Anschluss 2
Hall-Sensor oder
Lichtschranke
Ausgang
Versorgungs-
spannung
kurzgeschlossen

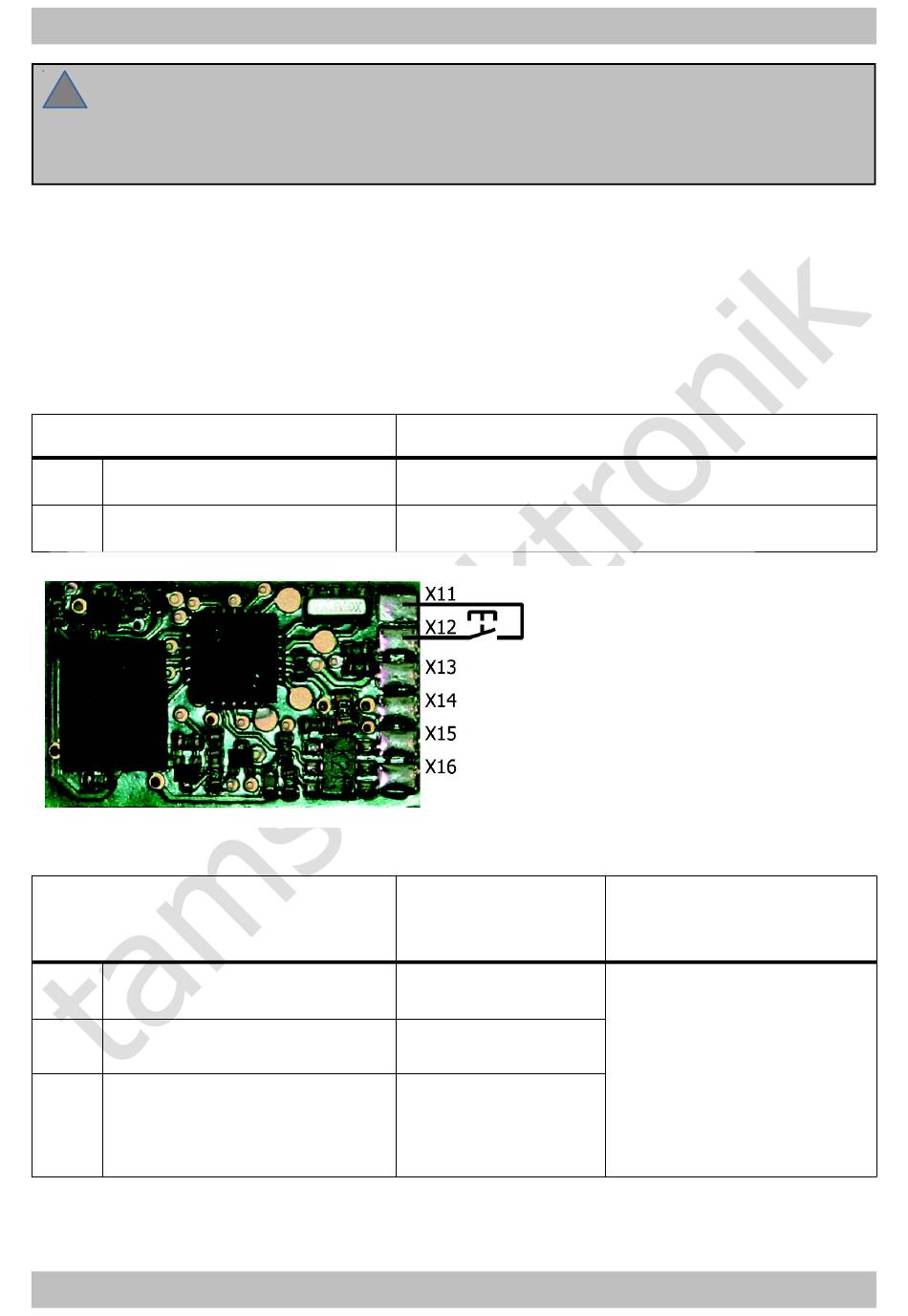

Fig. 2:
Anschluss eines
Reedkontakts an den
Schalteingang
Achten Sie beim Anschluss
des Hall-Sensors auf die
richtige Polung. Wenn Sie
den Masseanschluss und
den Anschluss der
Versorgungsspannung
vertauschen, kann der Hall-
Sensor beschädigt werden.
Deutsch
werden! Das
