Seite 1

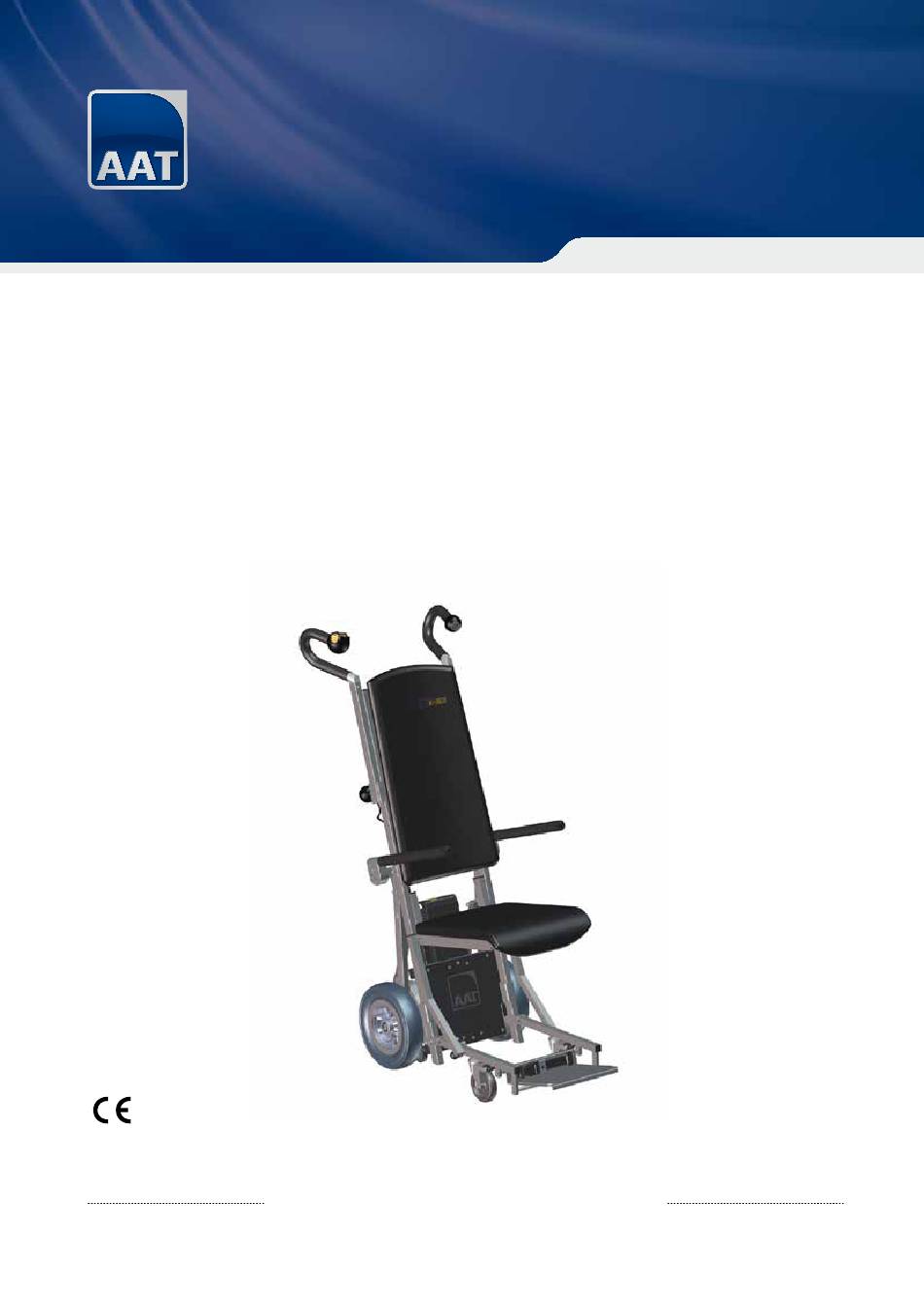

Ideen bewegen mehr www.krankentransport.online c-max C1612 Originalbedienungsanleitung 2021-03 (4.1)
Seite 2
Kundenbetreuung auf höchstem Niveau Ersatzteile Ausstellungs- und Messegeräte Mit dem professionellen Servicekonzept Reparaturabwicklung Wiedereinsätze erfüllt AAT einmal mehr seinen hohen Qualitätsanspruch und bietet somit dem Technische Auskünfte Reklamationen Kunden ein Rundum-Sorglos-Paket. Fachhändlerschulungen Leihgeräte Wir sind für Sie da!
Seite 3
Personen mit Seh-, Lesebehinderung oder geistiger Behinderung sollten die auf der Internetseite verfügbare Bedienungsanleitung in vergrößerten Lettern ausdrucken oder sich diese gegebenenfalls vorlesen lassen. Sie finden auf unserer Homepage ebenfalls alle sicherheitsrelevanten Änderungen, die an der Bedienungsanleitung durchgeführt wurden. Diese Versionen mit Angabe des Produktionszeit- raums sind erhältlich unter: www.aat-online.de/de/bda/c-max-u2...
Inhaltsverzeichnis Symbole und Sicherheitshinweise Erklärung der Symbole auf der Verpackung Erklärung der Symbole auf dem Gerät Produktbeschreibung Geräteübersicht..........9 Typenschild inkl.
(z.B. Anti-Diebstahl-Vorrichtungen) stören. Stabilitätstests wurden unter Laborbedingungen durchgeführt. Der c-max U2 kann sich unter Realbedinungen abweichend zu den Labortests verhalten. Schulungen dürfen nur durch den Hersteller, AAT-Außendienst oder den qualifizierten Fachhandel durchgeführt werden. VORSICHT Die Oberflächentemperatur kann sich durch externe Wärmequellen (z.B. Sonnenlicht) erhöhen!
WARNUNG Niemals in rotierende/bewegende Teile fassen, um Quetschungen zu vermeiden! GEFAHR Bei vorliegender starker Sehbehinderung und/oder Blindheit darf der c-max U2 nicht bedient werden! Zulässiges Gesamtgewicht sowie max. Personengewicht nicht überschreiten, da es zu Defekten oder einer Überlastung des c-max U2 führen kann! Bei Regen, Nässe, Schnee oder Glatteis aufgrund eingeschränkter Bremswirkung nicht einsetzen, um ein Ausrutschen zu vermeiden! Nicht auf Rolltreppen oder Laufbändern verwenden, um Verletzungen durch Abstürzen,...
Platzierungsort: Typenschild Zeigt das Jahr an, an dem das Medizinprodukt hergestellt wurde. 20XX Hersteller Platzierungsort: Typenschild Zeigt den Hersteller des Medizinproduktes (AAT Alber Antriebstechnik GmbH) Platzierungsort: Typenschild Seriennummer des Produkts z. B. C1612XXXXXX Medizinprodukt / Medical Device Platzierungsort: Typenschild Bedienungsanleitung beachten! Platzierungsort: Typenschild Bedienungsanleitung muss beachtet werden! (www.aat-online.de)
Seite 8
Aufkleber AUF / AB Platzierungsort: AUF- / AB-Schalter auf Bedienelement Verweist auf Fahrtrichtung (siehe Kapitel „Treppensteigen aufwärts und abwärts“) Aufkleber Hinweis - Kein Griff Platzierungsort: C-Teil, unterhalb Sitz, Rückseite Antriebseinheit GEFAHR Teile in Bewegung...
Produktbeschreibung 4.1 Geräteübersicht Bedienelement Handgriff, höhenverstellbar Armlehne, schwenkbar und in der Breite verstellbar Fußstütze, einklappbar mit Fußgurt C-Teil mit Sitz Tragestäbe (nur vorhanden, wenn vorab bestellt - optionales Zubehör) Hebel mit Kettenantrieb Steigbein mit Steigfuß Sicherheitsbremse Steigeinheit Akku-Pack mit Arretierung Akkuanzeige Einzelstufenschalter ComfortStep...
Seite 10
Hersteller Information: Für eine vereinfachte Zuordnung der einzelnen Bauteile, werden in den folgenden Kapiteln, bei Erstnennung, die hier aufgeführ- ten Nummern mit angegeben. EIN/AUS-Schalter AUF/AB-Schalter Sicherheitschip Geschwindigkeitsregler Feststellknopf für Handgriff Entriegelungsknopf für Sitzeinheit Laufrad Lenkrollen Typenschild mit Seriennummer...
4.2 Typenschild inkl. Seriennummer Produkt / Modell Barcode (siehe Kapitel 3) Max. Zuladung Seriennummer (siehe Kapitel 3) Batterien Symbole (siehe Kapitel 3) Ladespannung Herstelleradresse Betriebsspannung Motor Nennleistung 4.3 Zweckbestimmung Die Treppensteiger werden manuell geführt und von einer Bedienperson bedient. Sie ermöglichen es eine einzelne mobilitätseingeschränkte Person sicher über Treppen auf und ab zu befördern.
4.5 Medizinische Voraussetzungen und Indikation Die Patienten müssen fähig sein selbstständig zu sitzen. Personen die nicht selbständig sitzen können mit Gurten sichern (siehe Zubehör) um ein Herausfallen des Insassen zu vermeiden! Der manuell geführte Treppensteiger unterstützt die Begleitperson beim Auf- und Abbefördern des Patien- ten über Treppen oder Steigungen.
4.8 Technische Daten WARNUNG - Zulässiges Gesamtgewicht sowie max. Personengewicht nicht überschreiten, da es zu Defekten oder einer Überlastung des c-max U2 führen kann! HINWEIS - Technische Daten beachten. c-max U2 C1612 Technik Abmessungen Siehe Kapitel „Maßskizze“ Treppensteiger c-max U2 inkl. beide Armlehnen = 30,9 kg...
In Bearbeitung >315-1000 ±0,8 Datum Name Baugruppe Artikelnummer Kramer 034911 bearb. 02.02.2021 gepr. Benennung C1612 AAT Alber Antriebstechnik GmbH c-max U2 160kg Ehestetter Weg 11 D-72458 Albstadt Zeichnungsnummer Tel.: 07431/1295-0 C1612 Fax: 07431/1295-36 Zust. Änderung Datum Name www.aat-online.de Ers. für Maße nach ISO 7176-15...
4.10 Lieferumfang Ladegerät inkl. Anleitung und Spritzschutz Akku-Pack c-max U2 4.11 Zubehör HINWEIS - Nur AAT Alber Antriebstechnik GmbH Zubehörteile verwenden. Kopfstütze KFZ-Ladgerät Beckengurt Hosenträgergurt inkl. Beckengurt Steighöhenerweiterung Tragestangen Sauerstoffhalterung Diverse Halterungssysteme für das Verladen im Fahrzeug - ohne Abbildung...
Auseinander- und Zusammenklappen 5.1 Sitzeinheit GEFAHR - Sitzeinheit und Fußstütze komplett ausklappen, da sie sich sonst unmittelbar bewegen können! WARNUNG - Beim Zusammen- und Auseinanderklappen Quetschstellen beachten! Klappmechanik entriegeln. C-Teil mit Sitz nach unten Fußstütze ausklappen. » Entriegelungsknopf nach drücken bis Mechanismus unten drücken und gleich- vollkommen ausgeklappt ist.
5.3 Armlehnen GEFAHR - Die Armlehen dürfen nicht einseitig belastet werden, da Kippgefahr besteht! GEFAHR - Keine Gegenstände (wie z. B. Taschen) an den Armlehnen anbringen! Kippgefahr! WARNUNG - Niemals auf Armlehnen sitzen oder als Tragegriff verwenden, da diese nicht dafür ausgelegt ist! WARNUNG - Während der Nutzung des c-max U2 dürfen die Arme des Insassen nicht über die Armlehnen hinausragen!
6.1 Griffe einstellen WARNUNG - Griffe müssen mit Feststellschrauben sicher fixiert sein, damit sich die Griffeinstellung nicht unmittelbar verändert! VORSICHT - Quetschstelle an der Nutöffnung beachten, um Verletzungen zu vermeiden! Feststellschrauben Handgriffe auf Schulterhö- Feststellschrauben festzie- Handgriffe entgegen he ausziehen. hen.
6.3 Einschalten Sicherheitschip für Weg- c-max U2 über EIN-/AUS- Schalter einschalten. fahrsperre einsetzen. » Sicherheitschip muss ein- rasten! 6.4 Neutralstellung Steigbeine durch gedrückt- Falsch! halten des AUF/AB-Schalters in Neutralstellung bringen. » Ist die Einzelstufenschal- tung (s. Kap. 6.6) ak- tiviert, werden Steigbeine automatisch in Neutralstel- lung gestoppt!
6.5 Überprüfen der Sicherheitsbremsen GEFAHR - Tritt nur eine einseitige bzw. keine Bremswirkung ein, c-max U2 nicht benutzen, um ein Abstürzen von der Treppe zu vermeiden. Hersteller, AAT-Außendienst oder autorisierten Fachhändler verständigen! WARNUNG - Sicherheitsbremsen ohne Insasse prüfen! Hersteller Tipp: als Hilfestellung Fuß...
6.7 ComfortStep HINWEIS - Soll eine Anpassung der Stufenhöhe vorgenommen werden, wenden Sie sich an den AAT-Außendienst oder autorisierten Fachhandel! Hersteller Information: jedem erneuten Einschalten des Geräts wird durch die Memory- Funktion zuletzt verwendete Einstel- lung wiedergegeben. Deaktivieren / Aktivieren.
Platz nehmen des Insassen Sicherer Stand des c-max U2. Platz nehmen des lnsassen. c-max U2 über den EIN-/AUS Schalter einschalten. AUF/AB-Schalter in Richtung » Auf ein sicheres Sitzen ach- ten. AUF betätigen. » Steigbeine soweit ausfah- » Arme Oberschenkel ren bis sie auf dem Boden oder Armlehnen ablegen.
Bedienung GEFAHR - Bedienung nur durch eine geschulte Person, die körperlich und geistig in der Lage ist, den c-max U2 sicher zu bedienen! Bei Verwendung mit Tragestangen (optionales Zubehör) kann eine zweite Person zur Absicherung während der Anwendung dienen. GEFAHR - Es dürfen sich (außer der ggf. absichernden Person an den Tragestangen) keine weiteren Personen im Gefahrenbereich unterhalb des c-max U2 aufhalten! GEFAHR - Vor jeder Verwendung Sicherheitsbremsen prüfen! (siehe Kapitel 6.5) WARNUNG - Rutschfestes Schuhwerk tragen, um ein Abrutschen von der Treppe zu vermeiden!
8.1 Fahren auf der Ebene / Überwinden von Hindernissen HINWEIS - Steigbeine dürfen nicht ausgefahren sein, da sie sonst beschädigt werden könnten! HINWEIS - Hindernisse nicht vorwärts überwinden, da sonst die Sicherheitsbremsen beschädigt werden! Neutralstellung einstellen Fahren auf der Ebene. Zum Überwinden von Schwel- (siehe Kapitel 6.4) »...
8.3 Fahren auf der schiefen Ebene WARNUNG - Aus Sicherheitgründen sollte eine zweite Person behilflich sein, um mit zu Lenken! HINWEIS - unbedingt Sicherheitshinweise aus Kapitel 8 beachten! Ggf. Handgriffe auf Schulter- c-max U2 ankippen. Steigbeine müssen ganz ein- höhe ausziehen und mit Fest- »...
8.4 Treppensteigen - Aufwärts HINWEIS - unbedingt Sicherheitshinweise aus Kapitel 8 beachten! Neutralstellung einstellen. c-max U2 ankippen und in Rückwärts ganz an Stufe fah- » Steigbeine müssen ganz Balance halten. ren. eingezogen werden. 2-3 Stufen nach oben gehen. AUF/AB-Schalter Richtung c-max U2 steigt hinauf.
8.5 Treppensteigen - Abwärts HINWEIS - unbedingt Sicherheitshinweise aus Kapitel 8 beachten! GEFAHR - Sobald die Steigbeine Last übernehmen ist Zug an den Handgriffen spürbar. c-max U2 flacher halten, um entgegenzuwirken! Neutralstellung einstellen. c-max U2 ankippen und in c-max nach vorne »...
WARNUNG - Reparaturen und Sicherheitstechnische Prüfungen dürfen nur vom Hersteller, AAT-Außendienst oder vom autorisierten Fachhandel durchgeführt werden! (siehe Kapitel 9.5) WARNUNG - Gehäuse des c-max U2 darf nur vom Hersteller, AAT-Außendienst oder vom autorisierten Fachhandel geöffnet werden! HINWEIS - Es wird empfohlen alle zwei Jahre eine sicherheitstechnische Prüfung durchzu- führen! Prüfplakette informiert über spätesten Zeitpunkt.
9.1 Akku und Ladegerät VORSICHT - Vor Feuchtigkeit schützen und nicht mit feuchten Händen berühren, um Stromschläge sowie Defekte zu vermeiden! HINWEIS - Akkus nach jedem Gebrauch laden. HINWEIS - Ladegerät und Spannungswandler vor Ölen, Fetten, aggressiven Reinigungsmitteln, Verdünnungen oder Beschädigungen schützen. HINWEIS - Bedienungsanleitung Ladegerät/Spannungswandler beachten.
Seite 31
LED grün = Akku voll Akku-Pack über MagCode Buchse (Magnetladesystem) im Kraftfahrzeug laden Optionales Zubehör - nur erhältlich bei Neugerätebestellung (nicht nachträglich nachrüstbar) Diese separate Ladebuchse Kontaktieren Sie Ihren Fahr- Benötigtes Zubehör von AAT: auf der linken Gehäuseseite zeughersteller bezüglich In- Ladegerät speziellem ermöglicht das direkte Laden...
HINWEIS - Mindestbelagsdicke Bremse = 1 mm - Falls unterschritten oder beschädigt Hersteller, AAT-Außendienst oder autorisierten Fachhändler verständigen! HINWEIS - Ist ein Belag abgenutzt oder beschädigt, müssen beide Steigfüße durch den Hersteller, den AAT-Außendienst oder durch den autorisierten Fachhandel ausgewechselt werden! C1412 N _00015086.sldasm 08.11.2017 Bremsbeläge...
9.3 Reinigung und Desinfektion WARNUNG - Es darf keine Feuchtigkeit in das Geräteinnere gelangen! Stromschläge könnten die Folge sein! Nur feuchte, keinenfalls nasse Tücher verwenden! WARNUNG - Nach Reinigung alle sicherheitsrelevanten Funktionen testen! WARNUNG - Während Reinigung nicht rauchen! HINWEIS - Treppensteiger von Zündquellen fern halten! HINWEIS - Sicherheitsbremsen in Felgen wöchentlich oder bei Verschmutzung mit Spiritus reinigen! Gefahrenhinweise Spiritus beachten! HINWEIS - Keinen Hochdruckreiniger verwenden!
9.6 Wiedereinsatz (Anwenderwechsel) Von einem Wiedereinsatz wird gesprochen, wenn das AAT-Produkt des Patienten X, bei einem anderen Patienten Y eingesetzt werden soll. Bitte wenden Sie sich an den Hersteller, AAT-Außendienst oder den authorisierten Fachhandel. Der c-max U2 ist für einen Wiedereinsatz geeignet. Vor jedem Wiedereinsatz sollte eine sicherheitstechni-...
9.7 Entsorgung Ihr c-max U2 und dessen Akkus sind langlebige Produkte. Nach Ablauf der natürlichen Lebensdauer können Sie diese Komponenten an die AAT Alber Antriebstechnik GmbH oder deren Fachhändler zur Entsorgung zurückgeben. Der c-max U2 und dessen Akkus dürfen nicht an Orten entsorgt werden, die nach der aktuellen, im jeweiligen Land gültigen Gesetzgebung, nicht...
11 Garantie und Haftung Garantie AAT Alber Antriebstechnik GmbH übernimmt für den c-max U2 (mit Ausnahme der Blei-Akkus) und allen Zubehörteilen, für den Zeitraum von zwei Jahren ab Empfangsdatum die Garantie, dass diese frei von Material- und Verarbeitungsfehlern sind. Für Blei-Akkus - deren ordnungsgemäße Pflege vorausgesetzt - übernimmt die AAT Alber Antriebstechnik GmbH die Garantie für den Zeitraum von einem Jahr ab Empfangsdatum.
