METREL MD 9250 Bedienungsanleitung
Industrial trms ac/dc cat iv 1000 v
Verwandte Anleitungen für METREL MD 9250
Inhaltszusammenfassung für METREL MD 9250

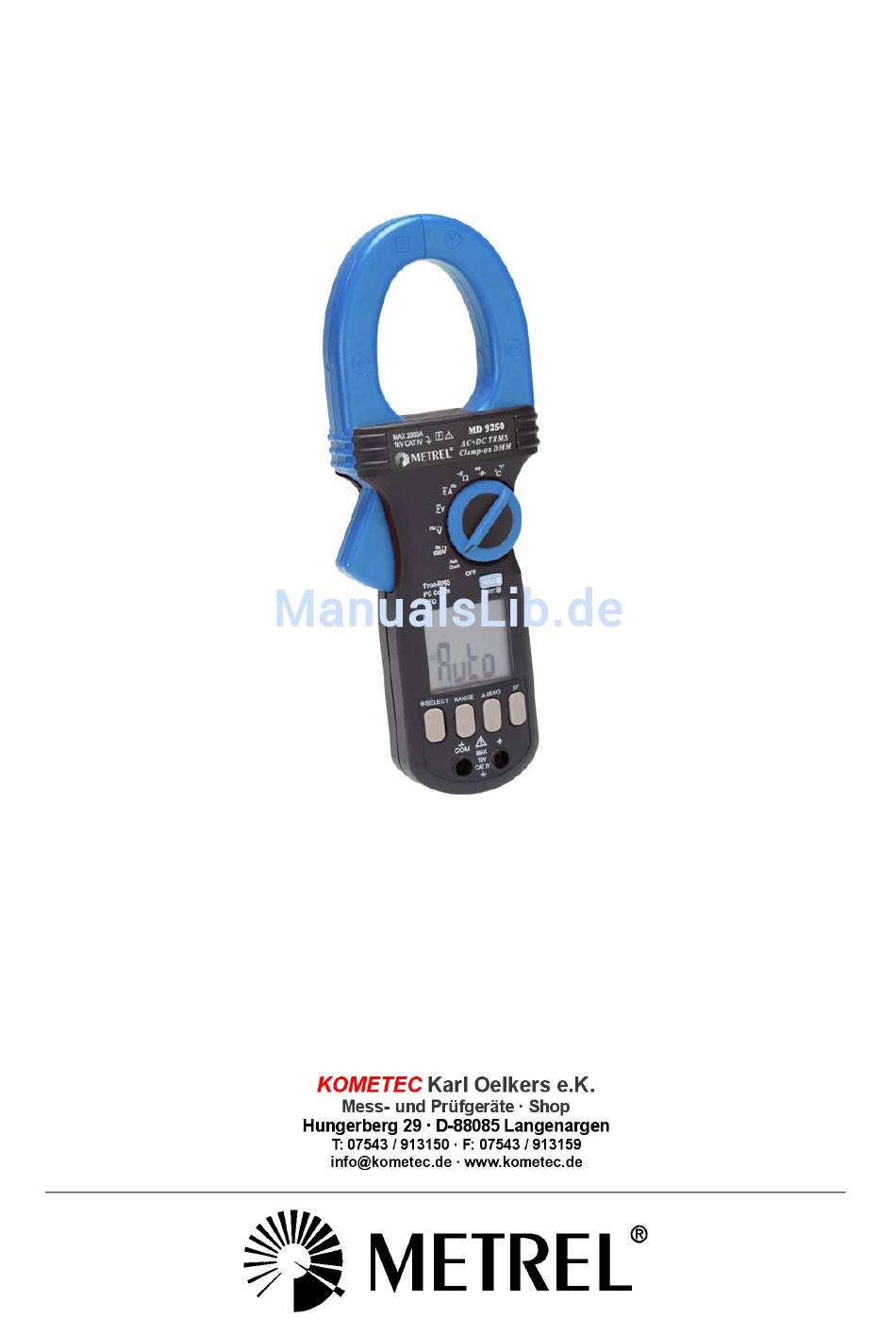

- Seite 1 METREL MD 9250 Industrial TRMS AC/DC CAT IV 1000 V MD 9250 User Manual Bedienungsanleitung Version 1.0, Code no. 20 752 003...
-
Seite 23: Sicherheitsbestimmungen
MD 9250 Stromzange Serie Sicherheitsbestimmungen 1 Sicherheitsbestimmungen Dieses Handbuch weist Informationen und Warnhinweise aus, die für einen sicheren Betrieb des Messgeräts und sichere Betriebsbedingungen beachtet werden müssen. Wenn das Gerät nicht wie vom Hersteller vorgeschrieben verwendet wird, kann der Schutz, den das Messgerät während des Betriebs bietet, nicht aufrecht erhalten werden. -
Seite 24: Internationale Elektrische Symbole
MD 9250 Stromzange Serie Sicherheitsbestimmungen Handmessgeräten dar. Prüfen Sie die Prüfleitungen, Stecker und Sensoren auf freiliegende Metallflächen und beschädigte Isolierungen. Ersetzen Sie die betreffenden Bauteile sofort, wenn Sie Schäden feststellen. Diese Stromzange wurde so vorgesehen, dass sie an gefährliche, unisolierte und stromführende Leiter angeschlossen und wieder von ihnen getrennt werden kann. -
Seite 25: Produktbeschreibung
MD 9250 Stromzange Serie Produktbeschreibung 3 Produktbeschreibung In diesem Benutzerhandbuch werden zu Illustrationszwecken nur repräsentative Modelle verwendet. In den Spezifikationen finden Sie Angaben zu jedem einzelnen Modell. 1) Antenne für kontaktfreie EF- Erfassung 2) Der Hand-/Fingerschutz stellt die Grenze zur sicheren Hand- habung des Geräts während der... -
Seite 26: Betrieb
MD 9250 Stromzange Serie Betrieb 4 Betrieb ACHTUNG: Führen Sie vor und nach Messungen gefährlicher Spannungen einen Test an bekannten Spannungsquellen durch (z.B. Netzspannung), um zu prüfen, ob das Messgerät korrekt funktioniert. AutoCheck -Modus Die innovative Funktion AutoCheck wählt die Messfunktion automatisch zwischen , DCV bzw. - Seite 27 MD 9250 Stromzange Serie Betrieb nebenliegenden harten Signalen, die die Spannungsmessungen des Multimeters beeinträchtigen. Unser AutoCheck -Modus bietet geringe Eingangsimpedanzen (ca. 2,5 kΩ bei Niederspannung), um Streuspannungen abzuführen und fast ausschließlich harte Signale auf dem Messgerät anzuzeigen. Dies ist eine äußerst nützliche Funktion zur präzisen Anzeige harter Signale, wie zum Beispiel zur Unterscheidung zwischen...
- Seite 28 MD 9250 Stromzange Serie Betrieb Funktionen ACA , DC A und DC+AC A Die Eingabe erfolgt für nicht-invasive Strommessungen über die Stromzangenbacken. Standardeinstellung auf ACA -Funktion. Drücken Sie die Taste SELECT und lösen Sie sie wieder, um die Funktionen nacheinander anzuzeigen und auszuwählen.
- Seite 29 MD 9250 Stromzange Serie Betrieb ACHTUNG (Anlegen und Entfernen des Stromzangenmessgeräts) Drücken Sie den Hebel zum Öffnen der Zange, wenn Sie nicht-invasive Wechselstrommessungen durchführen möchten und umklemmen Sie für die Laststrommessungen nur einen Leiter des Stromkreises. Stellen Sie sicher, dass die Backen vollständig verschlossen sind, da sonst Messfehler auftreten.
- Seite 30 MD 9250 Stromzange Serie Betrieb Temperaturfunktion...
- Seite 31 MD 9250 Stromzange Serie Betrieb Standardeinstellungen bei C (Celsius). Drücken Sie die Taste SELECT und lösen Sie sie wieder, um F (Fahrenheit) auszuwählen. Die Eingabe erfolgt über die Prüfleitungsanschlüsse. Stellen sicher, dass Bananenstecker Temperaturfühlers AMD 9023 Typ K mit der richtigen Polarität angeschlossen...
- Seite 32 MD 9250 Stromzange Serie Betrieb Anschlüsse erforderlich ist.Halten Sie die Taste HOLD gedrückt, während das Messgerät, um eine PC-COMM-Ausgabe zu erhalten. Halten Mit der Funktion Halten kann die Displayanzeige zur späteren Ansicht gehalten werden. Drücken Sie die Taste HOLD und lösen Sie sie wieder, um diese Funktion ein- oder auszuschalten.
- Seite 33 MD 9250 Stromzange Serie Betrieb Auto-Power-Off (APO) Der automatische Abschaltmodus Auto-Power-Off (APO) schaltet das Messgerät automatisch ab, um Batterieleistung zu sparen, wenn innerhalb von ca. 34 Minuten kein Dreh- oder Druckschalter bedient wird. Um das Messgerät aus dem APO-Modus in Betrieb zurückzusetzen, drücken Sie die Taste SELECT und lassen Sie sie wieder los...
-
Seite 34: Spezifikationen
MD 9250 Stromzange Serie Spezifikationen 5 Spezifikationen Display: 3-5/6 Ziffern bis 6000 und 3-1/2 Ziffern bis 1999 für Hz Polarität: automatisch Updaterate: 5 pro Sekunde (Nennwert) Betriebstemperatur: 0C bis 40C Relative Luftfeuchtigkeit: Maximale relative Luftfeuchtigkeit 80% bei einer Temperatur bis 31oC und bei linearem Sinken bis auf 50% der relativen Luftfeuchtigkeit bei 40C... - Seite 35 MD 9250 Stromzange Serie Spezifikationen Spezialfunktionen: AutoCheck V&; VFD-V und VFD-Hz; LCD mit Hintergrundbeleuchtung; CREST-MAX Erfassungsmodus (Halten Spitzenwerts); Automatische Bereichseinstellung Modus Relativer Nullpunkt; Halten Displayanzeige; Erfassung (NCV); optionale Schnittstellenmöglichkeiten mit PC Elektrische Spezifikationen Die Genauigkeit beträgt (% Ziffern des Ablesewerts + Anzahl der Ziffern) bzw.
- Seite 36 MD 9250 Stromzange Serie Spezifikationen Spannung AC+DC Messbereich Genauigkeit DC, 50 Hz ~ 400 Hz 6 V, 60 V, 1,4 % + 7 d 600 V und 1000 V Eingangsimpedanz: 10M, 50 pF (Nennwert) AutoCheck_ACV Messbereich Genauigkeit 50 Hz ~ 60 Hz...
- Seite 37 MD 9250 Stromzange Serie Spezifikationen AutoCheck Ohm-Schwelle: < 10 M (Nennwert) Akustische Durchgangsprüfung Hörschwelle: zwischen 10 und 200 Reaktionszeit: ca. 32 ms Kapazität Messbereich Genauigkeit 60 nF, 600 nF, 6 F 2,0 % + 5 d 60 F,600 uF 3,5 % + 5 d 2000 F...
- Seite 38 MD 9250 Stromzange Serie Spezifikationen Gleich- und Wechselstrom (Zange angelegt) 1) 2) Messbereich Genauigkeit DC, 50Hz ~ 60Hz 200.0A, 2000A 3.0%+8d 40Hz ~ 50Hz & 60Hz ~ 400Hz 200.0A 3.5%+8d 0~1000A 3.5%+8d 1000~2000A Wert ist indikativ Crest-Faktor des tatsächlichen Effektivwerts: <...
-
Seite 39: Wartung
MD 9250 Stromzange Serie Wartung 6 Wartung WARNUNG Um einen elektrischen Schlag zu vermeiden ist das Messgerät stets vom Stromkreis zu trennen, müssen die Testkabel von den Eingangsbuchsen gelöst und das Messgerät vor Öffnung des Gehäuses ausgeschaltet werden. Betreiben Sie das Messgerät nicht bei geöffnetem Gehäuse. -
Seite 40: Eingeschränkte Garantie
Gebrauch/Nutzung zurückzuführen sind. Verschleiß-/Verbrauchsmaterialien wie z.B. Trageriemen, Kunststoffteile Zubehör, Sicherungen, Sicherungswiderstände, Funkenstrecken, Batterien oder jedes Produkt, das nach Meinung von METREL missbräuchlich verwendet, verändert, vernachlässigt oder versehentlich oder durch abnorme Betriebsbedingungen oder Behandlung beschädigt worden ist.
