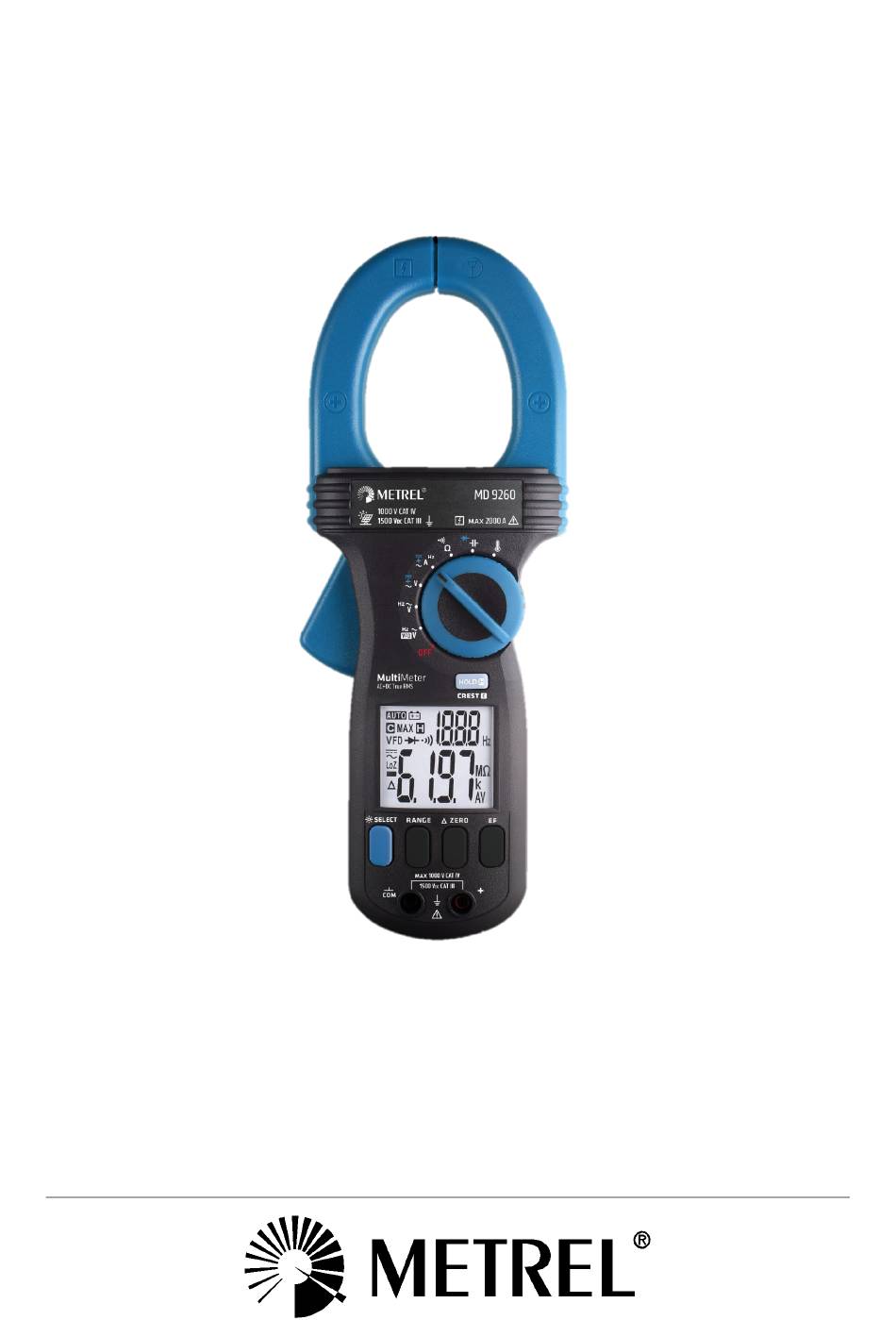

- Seite 1 METREL MD 9260 Photovoltaic CAT III 1500V multimeter clamp Photovoltaik-Multimeter-Zange KAT III 1.500 V MD 9260 User Manual Bedienungsanleitung Version 1.1.8, Code no. 20753238...
-
Seite 20: Sicherheit
Zangenmessgerät MD 9260 Sicherheit 8. Sicherheit Dieses Handbuch enthält Informationen und Warnungen, die für den sicheren Betrieb des Instruments und die Aufrechterhaltung eines sicheren Betriebszustands beachtet werden müssen. Wenn das Instrument in einer nicht vom Hersteller angegebenen Weise verwendet wird, kann der vom Instrument gewährleistete Schutz beeinträchtigt werden. -
Seite 21: Begriffe In Diesem Handbuch
MD 9260 Clamp Meter Sicherheit ÜBERSPANNUNGSKATEGORIE III Geräte der ÜBERSPANNUNGSKATEGORIE III befinden sich in der Verteilerkomponente des Niederspannungsnetzes, darunter z. B. Verteiler, Leistungsschalter, Kabel, Sammelschienen, Steckdosen, stationäre Motoren und fest installierte Industrieanlagen. ÜBERSPANNUNGSKATEGORIE IV Geräte der ÜBERSPANNUNGSKATEGORIE IV können an der Quelle der örtlichen Niederspannungsanlage eingesetzt werden. -
Seite 22: Produktbeschreibung
Zangenmessgerät MD 9260 Produktbeschreibung 9. Produktbeschreibung In diesem Benutzerhandbuch werden zur Illustration ausschließlich repräsentative Modelle verwendet. Beachten Sie im Hinblick auf die für die einzelnen Modelle verfügbaren Funktionen die ausführlichen technischen Daten. 1) Antenne für die kontaktlose EF- Erkennung Hand-/Fingerschranke Kennzeichnung der Grenzen des sicheren Zugangs zum Messgerät... -
Seite 23: Bedienung
Zangenmessgerät MD 9260 Eingeschränkte Garantie Bedienung VORSICHT: Testen Sie vor und nach gefährlichen Spannungsmessungen die Spannungsfunktion an einer bekannten Quelle, z. B. a der Netzspannung, um die das ordnungsgemäße Funktionieren des Messgeräts sicherzustellen. Funktionen VFD-ACV und ACV Als Eingänge dienen die Prüfleitungsanschlüsse. - Seite 24 Zangenmessgerät MD 9260 Bedienung Als Eingänge fungieren die Klemmbacken für nicht-invasive Strommessungen. In der Standardeinstellung ist die ACA -Funktion eingestellt. Drücken Sie kurz die AUSWAHL- Taste, und lassen Sie diese los, um die entsprechenden Funktionen nacheinander auszuwählen. VORSICHT: Anbringen und Abnehmen des Zangenmessgeräts Für nicht-invasive Laststrommessungen drücken Sie den Backenauslöser, und klemmen Sie...
- Seite 25 Zangenmessgerät MD 9260 Bedienung Widerstands- und Durchgangsfunktionen Verwenden Sie an den Eingangsklemmen Prüfspitzen. In der Standardeinstellung wird derΩ Widerstand gemessen. Drücken Sie kurz auf die AUSWAHL-Taste, und lassen Sie diese los, um „Durchgang“ auszuwählen. Kapazitäts- und Diodenfunktionen Verwenden Sie an den Eingangsklemmen Prüfspitzen. In der Standardeinstellung wird die Kapazität gemessen.
- Seite 26 Zangenmessgerät MD 9260 Bedienung Temperaturfunktion...
- Seite 27 Zangenmessgerät MD 9260 Bedienung In der Standardeinstellung werden °C-(Celsius)-Messwerte angezeigt. Drücken Sie kurz auf die AUSWAHL-Taste, und lassen Sie diese los, um „°F“ (Fahrenheit) auszuwählen. Als Eingänge dienen die Prüfleitungsanschlüsse. Achten Sie darauf, den Bananenstecker der Temperaturprüfspitze AMD 9023 mit der richtigen Polarität anzuschließen.
- Seite 28 Zangenmessgerät MD 9260 Bedienung Funktionen der PC-Computer-Schnittstelle Das Gerät verfügt auf der Rückseite über eine optisch isolierte Schnittstelle für die Datenkommunikation. Für den Anschließen des Messgeräts an den RS232- oder USB- Anschluss eines PCs ist das optional erhältliche PC-Schnittstellenkit AMD 9250 erforderlich.
- Seite 29 Zangenmessgerät MD 9260 Bedienung Der Modus für das automatische Abschalten (APO) schaltet das Messgerät automatisch aus, um die Batterielebensdauer zu verlängern, wenn etwa 34 Minuten lang kein Drehschalter oder Druckknopf betätigt wurde. Um das Messgerät aus dem APO-Modus aufzuwecken, drücken Sie kurz die AUSWAHL-Taste, und lassen Sie diese wieder los, oder schalten Sie den Drehschalter auf AUS und anschließend wieder ein.
-
Seite 30: Wartung
Zangenmessgerät MD 9260 Wartung 11. Wartung WARNUNG Um einen elektrischen Schlag zu vermeiden, trennen Sie das Messgerät von allen Stromkreisen, entfernen Sie die Prüfleitungen von den Eingangsbuchsen, und schalten Sie das Messgerät aus, bevor Sie das Gehäuse öffnen. Betreiben Sie das Gerät nicht mit geöffnetem Gehäuse. -
Seite 31: Allgemein
Zangenmessgerät MD 9260 Technische Daten Technische Daten Allgemein Display: 3-5/6-stellige Anzeige, 6000 Zählungen und 3-1/2 stellige Anzeige, 1.999 Zählungen für Hz Polarität: Automatisch Aktualisierungsrate: Nominell 5 pro Sekunde Betriebstemperatur: 0 ° C bis 40 ° C Relative Luftfeuchtigkeit: Maximale relative Luftfeuchtigkeit 80 % bei Temperaturen bis 31 °... -
Seite 32: Elektrische Technische Daten
Zangenmessgerät MD 9260 Technische Daten Besondere Merkmale AutoCheck V& Ω ; VFD-V & VFD-Hz; Hintergrundbeleuchtung; 5-ms-SCHEITEL-MAX Erfassungsmodus (Spitzenwert halten); automatische Bereichsauswahl, Relativ- Null-Modus; Anzeige halten; EF-Erkennung (NCV); optionale Schnittstelle mit PC-Computern Elektrische technische Daten Die Genauigkeit beträgt ± (% der Messwertstellen + Anzahl der Stellen) oder wie anderweitig angegeben für 23 °... - Seite 33 Zangenmessgerät MD 9260 Technische Daten Genauigkeit: Angegebene Genauigkeit plus 250 Stellen für Änderungen mit einer Dauer von >0,5 ms Ohm & AutoCheckTM_Ohm BEREICH Genauigkeit 0,5% + 5d 600,0Ω, 6,000KΩ, 60,00K 600,0K 0,8%+5d 6.000M 1,2% + 5d 40.00M 2,3%+5d Leerlaufspannung: 0,45 V DC typisch Ohm-Schwellenwert für AutoCheck...
- Seite 34 Zangenmessgerät MD 9260 Technische Daten 0~500A 3%+5d 500~1000A 3,5%+5d 1000~2000A Anhaltswert Effektiver Scheitelfaktor: <1,4: 1 bei vollständiger Skala und <2,8: 1 bei halber Skala Induzierter Fehler von benachbarten stromführenden Leitern: <0,1A/A DC+ACA-Strom (Klemme) 1) 2) BEREICH Genauigkeit DC, 50 Hz ~ 60Hz...
-
Seite 35: Eingeschränkte Garantie
Zangenmessgerät MD 9260 Eingeschränkte Garantie Eingeschränkte Garantie Für dieses Gerät wird eine Garantie auf Herstellungs- und Materialfehler gewährt. Während des Garantiezeitraums (zwei Jahre) werden defekte Teile ersetzt, wobei sich der Hersteller das Recht vorbehält, das Produkt zu reparieren oder zu ersetzen. Bei einer Rückgabe des Geräts an den Kundendienst oder eine örtliche Vertretung gehen die Kosten für den Hin-... -
Seite 36: Wartung
Wenn das Gerät nach wie vor nicht funktioniert, überprüfen Sie, ob Ihre Vorgehensweise mit der in dieser Anleitung beschriebenen übereinstimmt. Im Falle einer Rücksendung muss das Gerät an den Kundendienst des örtlichen Metrel- Vertriebspartners gesandt werden, wobei die Kosten für den Hin- und Rücktransport zu Lasten des Kunden gehen.
