Inhaltszusammenfassung für METREL MD 9010

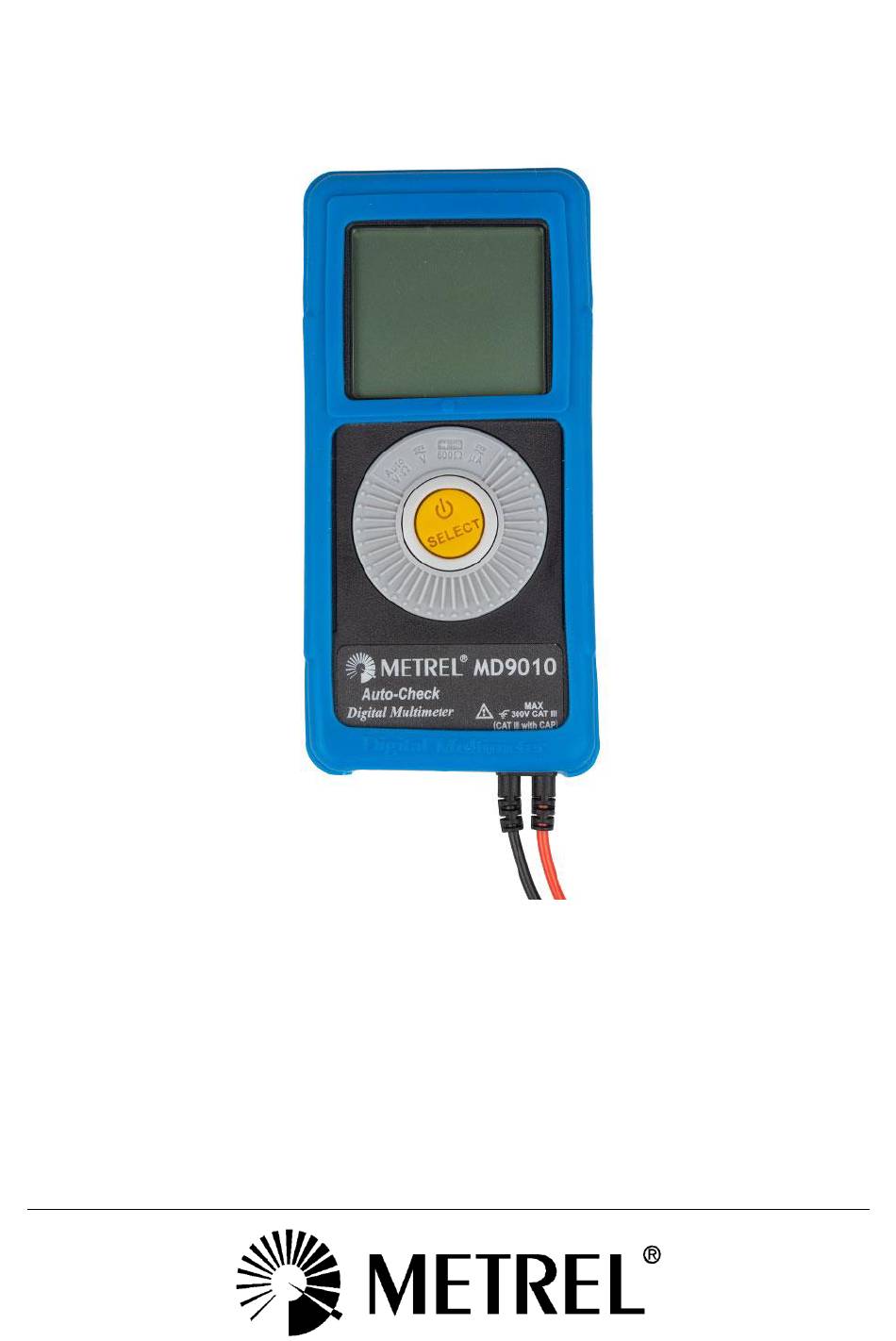

- Seite 1 METREL MD 9010 Autocheck Multimeter MD 9010 User Manual Bedienungsanleitung Navodilo za uporabo Version 2.1.8, Code no. 20 751 285...
-
Seite 14: Produktbeschreibung
Funktionen zur Verfügung stehen. 1) LCD-Display Drehschalter Wählen zusätzlicher Funktionen (nur MD 9010) und zum Ein- oder Ausschalten 3) Taste zum Wählen zusätzlicher Funktionen (alle Modelle) und zum Ein- oder Ausschalten (nur MD 9010). 4) Eingang für alle Funktionen, soweit nicht anders angegeben. -
Seite 15: Cenelec-Richtlinien
MD 9010 Auto-check-multimeter Sicherheit/Cenelec-richlinien für den industriellen Gebrauch und einigen anderen Geräten, zum Beispiel stationären Motoren mit dauernder Verbindung zur festen Installation. Messkategorie II (CAT II) gilt für Messungen an Stromkreisen, die direkt mit der Niederspannungsinstallation verbunden sind. Beispiele sind Messungen an Haushaltsgeräten, Handwerkzeugen und ähnlichen Geräten. -
Seite 16: Betrieb
• • Wenn kein Spannungssignal, aber ein Widerstand unter 6 M vorhanden ist, zeigt das Messgerät den Widerstandswert an. Unter 25 gibt das Messgerät (nur MD 9010) außerdem einen Durchgangs-Piepton ab. • Wenn ein Signal oberhalb einer Schwelle von 1,2 VDC oder 1,5 VAC bis zur Nennspannung 600 V anliegt, zeigt das Messgerät... - Seite 17 B. bei Netzspannungsanwendungen mit 110/220 V, vermieden werden. Wenn wegen Durchführung von Messungen (im Wechselspannungsbereich 6 V); damit wird die höchste Empfindlichkeit eingestellt. Funktionen Diode und 600 (nur MD 9010) Bringen Sie den Drehschalter in die Position /600...
- Seite 18 Andere Funktionen Ein- und Ausschalten Drücken Sie bei den Modellen MD 9010 die Taste SELECT, halten Sie sie eine Sekunde lang und lassen Sie sie wieder los, um das Gerät EIN- oder AUSzuschalten. Drücken und halten Sie die Taste SELECT etwa 6 Sekunden lang, um das System mit einem Gesamt-Reset in den Grundzustand zurückzusetzen,...
-
Seite 19: Wartung
Befestigen Sie die Schrauben wieder. Anmerkung zum Batteriewechsel bei MD 9010. *MD 9010 benutzen zum Betreiben des Messgerätesystems einen Microcontroller (wie ein Computer). WENN DAS MESSGERÄT EINGESCHALTET WIRD, kann kurzzeitiger Batteriespannungsausfall (schnelle Batteriekontaktunterbrechung in der Größenordnung von Millisekunden) einen unnormalen Reset/Neustart des Messgeräts verursachen. -
Seite 20: Technische Daten
MD 9010 Auto-check-multimeter Wartung 6 Technische Daten ALLGEMEINE DATEN Anzeige und Aktualisierungsrate: MD 9010: 3-5/6 Stellen, 6000 Zähler; nominal 5 Aktualisierungen pro Sekunde Betriebstemperatur: C ~ 40 Relative Luftfeuchtigkeit: Maximale relative Luftfeuchtigkeit Temperaturen bis 31 C, linear abnehmend auf 50 % relative Luftfeuchtigkeit bei 40 Höhenlage:... - Seite 21 Genauigkeiten bei Folienkondensatoren oder besser Aktualisierungen > 1 Minute bei großen Werten Nur MD 9010. Aktualisierungen > 1 Minute bei großen Werten Spezifiziert bei Batteriespannung über 2,8V (halb volle Batterie). Die Genauigkeit sinkt allmählich auf 12 % bei der Batterieentladungs-Warnspannung von ca. 2,4 V.
- Seite 22 2000 A 1,5 % + 3 Dig. 6 mV/A Akustische Durchgangsprüfung Leerlaufspannung: 0,4 VDC typisch Hörschwelle: MD 9010: zwischen 50 und 300 Kontaktlose Erfassung elektrischer Drahtlose Erkennung elektrischer Felder- EF Schwellspannung zwischen Bargraph MD 9010 20 V und 80 V...
-
Seite 23: Eingeschränkte Garantie
DIESE GARANTIE GILT AUSSCHLIESSLICH UND TRITT AN DIE STELLE ALLER ANDEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF, ALLE MÄNGEL- ODER GEBRAUCHSTAUGLICHKEITSGARANTIEN FÜR EINEN BESONDEREN ZWECK ODER GEBRAUCH. METREL IST NICHT HAFTBAR FÜR ALLE BESONDEREN, INDIREKTEN, NEBEN- ODER FOLGESCHÄDEN. GEDRUCKT AUF RECYCLINGPAPIER, BITTE WIEDERVERWERTEN...
