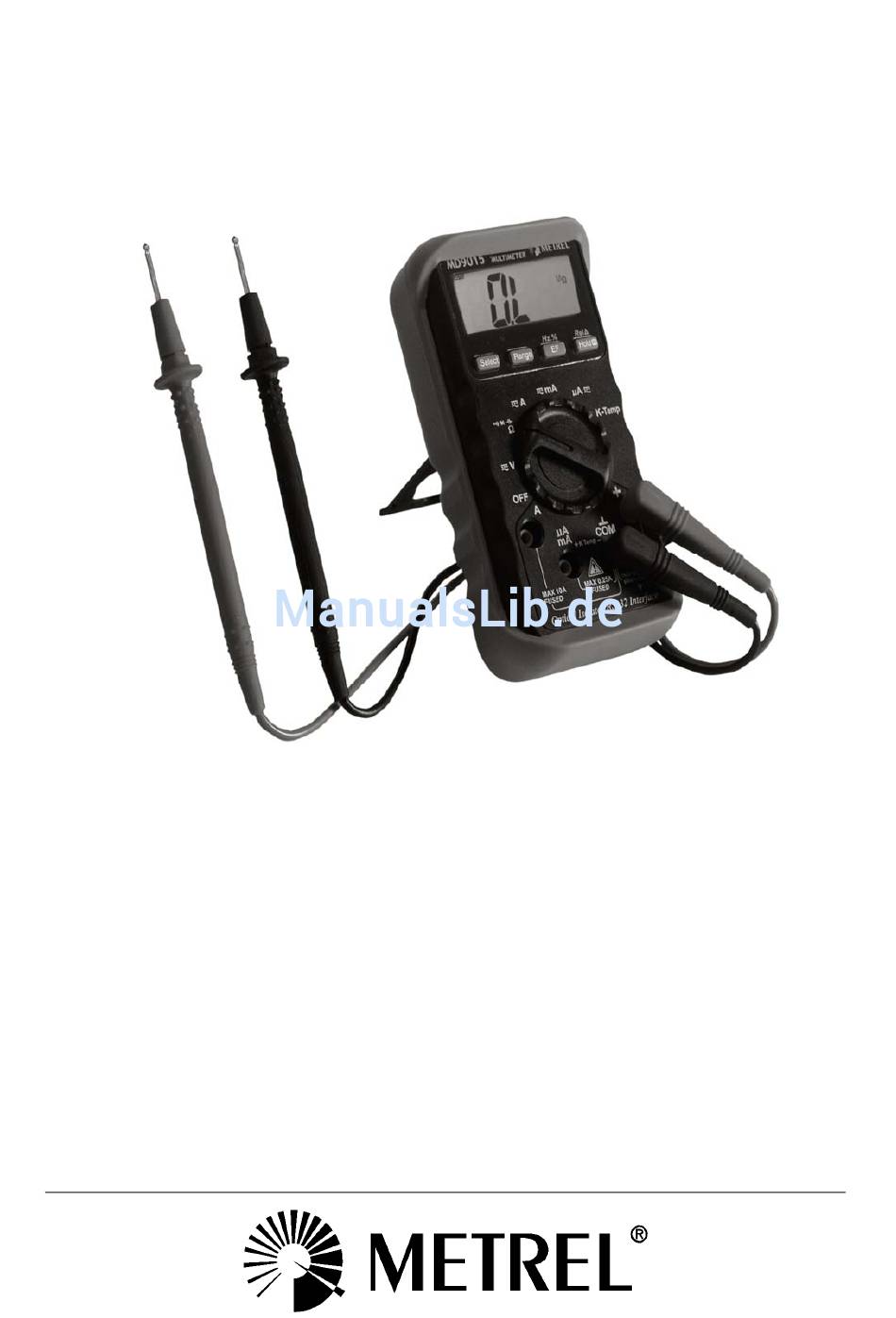

- Seite 1 METREL MD 9015 Electrical Field Service Digital Multimeter MD 9015 User Manual Bedienungsanleitung Version 1.0, Code no. 20 751 324...
-
Seite 18: Überspannungskategorie
MD 9015 Digitalmultimeter Sicherheit 1 Sicherheit Diese Anleitung enthält Informationen und Warnungen, die befolgt werden müssen, um das Instrument sicher zu betreiben und in sicherem Betriebszustand zu erhalten. Wenn das Gerät auf eine Weise benutzt wird, die nicht vom Hersteller angegeben wurde, kann der Schutz, den das Gerät bietet, beeinträchtigt werden. -
Seite 19: Cenelec-Richtlinien
MD 9015 Digitalmultimeter Cenelec-Richtlinien VORSICHT Gibt Bedingungen oder Aktionen an, die Beschädigungen oder Fehlfunktionen des Instruments verursachen könnten. WARNUNG Um die Brand- oder Stromschlaggefahr zu reduzieren, setzen Sie dieses Produkt nicht Regen oder Feuchtigkeit aus. Um Stromschlaggefahr zu vermeiden, beachten Sie die angemessenen Sicherheitsmaßnahmen bei Arbeiten an Spannungen über 60 VDC oder... -
Seite 20: Produktbeschreibung
MD 9050 Digitalmultimeter Produktbeschreibung 3 Produktbeschreibung Darstellung der Frontplatte 3-2/3-stelliges LCD-Display (2500 Zähler) Tasten für Sonderfunktionen. Wahlschalter zum EIN-/AUS- Schalten und Wählen einer Funktion Eingangsbuchse für Stromfunktion 20 A Eingangsbuchse für alle Funktionen AUSSER den Stromfunktionen (μA, mA, A) und Temperaturfunktionen Gemeinsame (Bezugsmasse-)- Eingangsbuchse für alle... -
Seite 21: Betrieb
MD 9015 Digitalmultimeter Betrieb 4 Betrieb Funktionen Gleichspannung, Wechselspannung und Frequenz Hz Voreinstellung auf Gleichspannung. Drücken Sie kurz die Taste SELECT, um Wechselspannung zu wählen. Drücken Sie 1 Sekunde lang oder länger die Taste Hz in einer beliebigen Stellung des Drehschalters, um „Hz“ zu aktivieren. Ein weiterer kurzer Druck auf die Taste schaltet auf die Tastverhältnis-Anzeige (%) um. - Seite 22 Kapazitäten der Leitungen und der internen Schutzschaltung bei der Messung von niedrigen Kapazitäten im Picofaradbereich (pF) zu eliminieren. Der Modus „relativer Nullpunkt“ (nur MD 9015) erlaubt dem Anwender, die nachfolgenden Messungen des Messgeräts um die aktuelle Anzeige als Referenzwert zu verschieben. Drücken Sie die Taste Rel 1 Sekunde lang oder länger, um den...
- Seite 23 MD 9015 Digitalmultimeter Betrieb VORSICHT Bevor Sie irgendwelche Messungen durchführen, entladen Sie die Kondensatoren. Kondensatoren mit großem Wert sollten über eine geeignete Widerstandslast entladen werden. Stromfunktionen μA, mA und A Voreinstellung auf Gleichstrom. Drücken Sie kurz die Taste SELECT, um Wechselstrom zu wählen.
- Seite 24 MD 9015 Digitalmultimeter Betrieb Funktion Temperatur Achten Sie darauf, dass Sie die Bananenstecker der Temperatur-Bead-Probe Typ K AMD9023 (optionaler Zukauf) mit korrekten Polaritäten anschließen. Sie können auch einen Steckadapter AMD9024 (optionaler Zukauf) mit Bananensteckern an der Typ-K-Fassung verwenden, um andere Temperaturfühler Typ K mit Standard- Miniaturstecker zu adaptieren.
- Seite 25 MD 9015 Digitalmultimeter Betrieb Datenrecorder ausgestattet. Weitere Einzelheiten finden Sie in der Beschreibung im Schnittstellensatz. Manuelle oder automatische Bereichseinstellung Drücken Sie kurz die Taste RANGE, um den manuelle Bereichswahl zu wählen, und das Messgerät verbleibt in dem Bereich, in dem es sich befand; das LCD-Symbol „...
-
Seite 26: Wartung
MD 9015 Digitalmultimeter Wartung 5 Wartung WARNUNG Um einen Stromschlag zu vermeiden, trennen Sie das Gerät von allen Stromkreisen, entfernen die Prüfleitungen von den Eingangsbuchsen und schalten das Messgerät aus (OFF), bevor Sie das Gehäuse öffnen. Betreiben Sie das Gerät nicht mit offenem Gehäuse. - Seite 27 MD 9015 Digitalmultimeter Wartung durch Blitzschlag oder Schaltüberspannungen im Netz verursacht werden), brennen die Serien-Sicherungswiderstände wie Schmelzsicherungen durch (nehmen eine hohe Impedanz an), um den Anwender und das Instrument zu schützen. Die meisten Messfunktionen über diesen Anschluss sind dann unterbrochen. Die Serien- Sicherungswiderstände und die Funkenstrecken sollten dann durch einen qualifizierten...
-
Seite 28: Technische Daten
MD 9015 Digitalmultimeter Technische Daten 6 Technische Daten Display: 3-2/3-stelliges LCD-display (2500 Zähler) Aktualisierungsrate: 3 pro Sekunde, nominal Betriebstemperatur: 0°c bis 40°c Relative Luftfeuchtigkeit: maximale relative luftfeuchtigkeit 80 % bei temperaturen bis 31°c, linear abnehmend auf 50 % relative luftfeuchtigkeit bei 40°c Höhenlage:... -
Seite 29: Elektrische Daten
Softwaredisketten), AMD9023, Temperaturfühler Typ K mit Bananensteckern (nur für MD 9015), AMD9024, Adapter bananenstecker zu Buchse Typ K (nur für MD 9015) ELEKTRISCHE DATEN DIE GENAUIGKEIT BETRÄGT ±(% DER ANZEIGE + ANZAHL DIGITS), WENN NICHT ANDERS SPEZIFIZIERT, BEI 23°C ± 5°C UND WENIGER ALS 75 % R.F. - Seite 30 30 HZ - 30 KHZ 120 MA 30 HZ - 30 KHZ 30 HZ - 1 KHZ Genauigkeit: 0,05 % + 4 DIG. °C, Fühler Typ K (MD 9015, Standardversion) BEREICH Genauigkeit* -20 °C BIS 300 °C 3 °C + 3 Dig.
-
Seite 31: Leerlaufspannung: ＜0,4 Vdc
MD 9015 Digitalmultimeter Technische Daten °F, Fühler Typ K (MD 9015, optionale Version) BEREICH Genauigkeit* -4 °F BIS 572 °F 6 °F + 6 Dig. *Bereich und Genauigkeit des Thermoelements Typ K nicht enthalten BEREICH Genauigkeit 250,0 Ω 0,6 % + 8 Dig. -
Seite 32: Eingeschränkte Garantie
Gebrauch/Nutzung zurückzuführen sind. • Verschleiß-/Verbrauchsmaterialien wie z.B. Trageriemen, Kunststoffteile • Zubehör, Sicherungen, Sicherungswiderstände, Funkenstrecken, Batterien oder jedes Produkt, das nach Meinung von METREL missbräuchlich verwendet, verändert, vernachlässigt oder versehentlich oder durch abnorme Betriebsbedingungen oder Behandlung beschädigt worden ist. DIESE GARANTIE GILT AUSSCHLIESSLICH UND TRITT AN DIE STELLE ALLER ANDEREN –...
