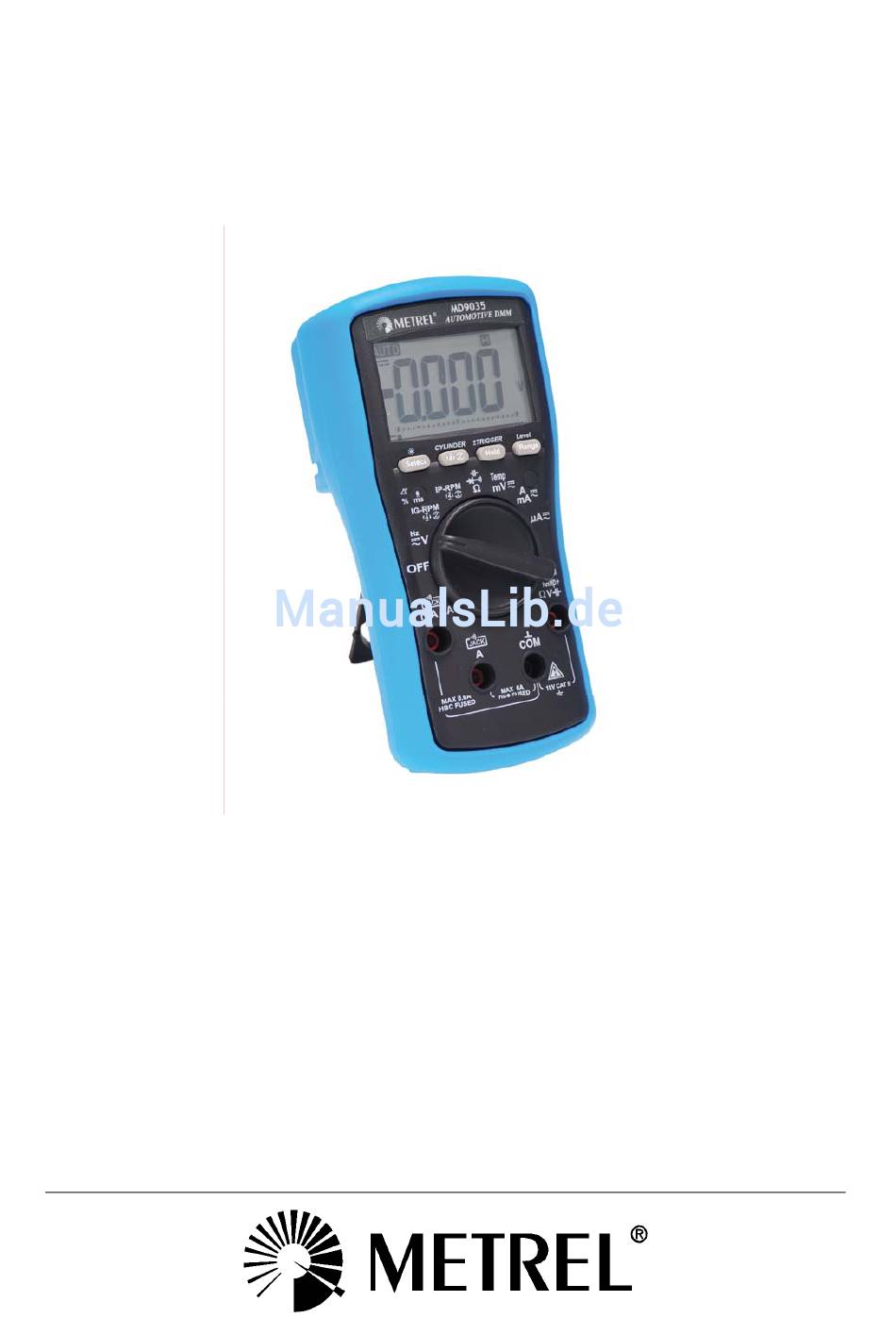

- Seite 1 METREL MD 9035 Automotive Multimeter Designed to Work On Real-World Car Signals MD 9035 User Manual Bedienungsanleitung Version 1.0, Code no. 20 751 999...
-
Seite 24: Sicherheitsbestimmungen
MD 9035 Digitaler Multimeter Serie Sicherheitsbestimmungen 1 Sicherheitsbestimmungen Bezeichnungen in diesem Handbuch WARNUNG bezeichnet Bedingungen Handlungen, schweren Verletzungen oder gar Tod des Benutzers führen können. bezeichnet die Bedingungen und Handlungen, die zu Schäden oder ACHTUNG Fehlfunktionen des Messgeräts führen können. -
Seite 25: Internationale Elektrische Symbole
MD 9035 Digital Multimeter Series Maintenance INTERNATIONALE ELEKTRISCHE SYMBOLE Achtung ! Siehe Erklärung in diesem Handbuch Achtung ! Gefahr vor elektrischen Schlägen Erdung (Masse) Doppelte Isolierung oder verstärkte Isolierung Sicherung AC – Wechselstrom DC – Gleichstrom... -
Seite 26: Cenelec-Richtlinien
MD 9035 Digitaler Multimeter Serie Cenelec-Richtlinien 2 Cenelec-Richtlinien Die Messgeräte entsprechen den Richtlinien des CENELEC für Niederspannung 2006/95/EG und für elektromagnetische Verträglichkeit 2004/108/EG... -
Seite 27: Produktbeschreibung
MD 9035 Digitaler Multimeter Serie Produktbeschreibung 3 Produktbeschreibung In diesem Benutzerhandbuch werden zu Illustrationszwecken nur repräsentative Modelle verwendet. In den Spezifikationen finden Sie Angaben zu jedem einzelnen Modell. 1) 3-5/6-Zifferndisplay bis 6000 2) Drucktasten für Sonderfunktionen 3) Auswahlschalter zum Ein-/ Ausschalten und Auswählen der... - Seite 28 MD 9035 Digitaler Multimeter Serie Produktbeschreibung Erfassen des Mittelwerts (Effektivwert) Der Effektivwert (RMS, Root-Mean-Square) ist die Angabe des Effektiv- oder Äquivalenzwerts eines Wechselstromsignals in Gleichstrom. Die meisten digitalen Multimeter verwenden die Effektivwertmethode zur Erfassung des Mittelwerts für die Messung von Wechselstromsignalen. Diese Methode ermöglicht die Ermittlung des Durchschnittswerts durch Korrigieren und Filtern des Wechselstromsignals.
-
Seite 29: Betrieb
MD 9035 Digitaler Multimeter Serie Betrieb 4 Betrieb ACHTUNG Führen Sie vor und nach Messungen gefährlicher Spannungen einen Test an bekannten Spannungsquellen durch (z.B. Netzspannung), um zu prüfen, ob das Messgerät korrekt funktioniert. DC V, AC V und lineare Frequenzfunktionen Drücken Sie die Taste SELECT, um die Funktionen nacheinander anzuzeigen und... - Seite 30 MD 9035 Digitaler Multimeter Serie Betrieb Widerstands-, Durchgangs-, Kapazitäts- und Dioden-Prüffunktion Drücken Sie die Taste SELECT, um die Funktionen nacheinander anzuzeigen und auszuwählen. Die zuletzt angezeigte Auswahl wird beim Starten des Geräts als Standard gespeichert, so dass Sie sofort mit den Messungen in derselben Funktion beginnen können.
- Seite 31 MD 9035 Digitaler Multimeter Serie Betrieb Hinweis: Stellen Sie sicher, dass der Bananenstecker des Temperaturfühlers Bkp60 mit der richtigen Polarität angeschlossen ist. Sie können zudem den Steckeradapter AMD 9024 (optional erhältlich) mit Bananenpins an den Eingang des Typs K verwenden, so dass auch andere Temperaturfühler-Ministecker des Typs K angeschlossen werden können.
- Seite 32 MD 9035 Digitaler Multimeter Serie Betrieb Funktionen IG-RPM, DWELL , DUTY % & -ms Drücken Sie die Taste SELECT, um die Funktionen nacheinander anzuzeigen und auszuwählen. Die zuletzt angezeigte Auswahl wird beim Starten des Geräts als Standard gespeichert, so dass Sie sofort mit den gleichen Messungen beginnen können.
- Seite 33 MD 9035 Digitaler Multimeter Serie Betrieb eine Sekunde lang, um die Zylindereinstellungen anzuzeigen und drücken Sie die Taste innerhalb einer Sekunde sofort wieder, um die Anzahl der Zylinder je nach Prüfmotor auf 1 bis 12 einzustellen. Der Auslösepegel liegt bei 3. Drücken Sie die Taste Level (RANGE), um einen anderen Auslösepegel zu wählen.
- Seite 34 MD 9035 Digitaler Multimeter Serie Betrieb -ms BENZINEINSPRITZERFASSUNG Der Auslösepegel liegt bei 3. Drücken Sie die Taste Level (RANGE), um einen anderen Auslösepegel zu wählen. Falls der Ablesewert instabil wird, wählen Sie eine geringere Empfindlichkeit, um elektrische Störungen zu vermeiden. Falls der Ablesewert Null...
- Seite 35 MD 9035 Digitaler Multimeter Serie Betrieb Funktion IG-RPM oder Drücken Sie die Taste zur Auswahl RPM für 4-Takter, RPM für 2-Takter und DIS sowie RPM M für spezielle 2-Takt-Waste-Zündungsmotoren. Der Auslösepegel liegt bei 3. Drücken Sie die Taste Level (RANGE), um einen anderen Auslösepegel zu wählen.
- Seite 36 MD 9035 Digitaler Multimeter Serie Betrieb Anzeige wird ausgeschaltet. Drücken Sie die Taste erneut, um schrittweise zwischen den Bereichen zu wählen. Halten Sie die Taste mindestens eine Sekunde gedrückt um zur automatischen Bereichseinstellung zurückzukehren. Hinweis: Die manuelle Bereichseinstellung ist für die Messfunktionen Hz, , RPM, ms, DWELL und Duty nicht verfügbar.
-
Seite 37: Spezifikationen
MD 9035 Digitaler Multimeter Serie Spezifikationen 5 Spezifikationen Display: 3-5/6 Ziffern bis 6000 5 pro Sekunde (Nennwert) Updaterate: max. 40 pro Sekunde Balkendiagramm 24 Segmente: C bis 40 Betriebstemperatur: Relative Luftfeuchtigkeit: Maximale relative Luftfeuchtigkeit 80% bei einer Temperatur bis 31... - Seite 38 MD 9035 Digitaler Multimeter Serie Spezifikationen Zylinder: 9 wählbare Zylinderzahlen (1, 2, 3, 4, 5, 6, 8, 10 und 12) in den Funktionen Dwell und IG-RPM Halten: Halten der Anzeige für spätere Ansicht Bereichsauswahl: manuell und automatisch RPM (4): Für Drehzahlen eines traditionellen 4-Taktmotors mit einer Zündung auf 4 Takten...
- Seite 39 MD 9035 Digitaler Multimeter Serie Spezifikationen Akustische Durchgangsprüfung Hörschwelle: zwischen 10 und 200 Reaktionszeit: 32 ms Diodenprüfung Messbereich Genauigkeit 1,0% + 3d Prüfstrom: 0,50 mA (normal) Leerlaufspannung: 1,6 V DC (normal) Kapazität Messbereich Genauigkeit 6 F, 2,0 % + 5 d 60 F, 600 F...
- Seite 40 MD 9035 Digitaler Multimeter Serie Spezifikationen Temperatur Messbereich Genauigkeit C ~ 1000 0,5 % + 3 d F ~ 1832 0,5 % + 6 d Bereich und Genauigkeit für Thermoelement Typ K nicht vorhanden IP-RPM* (Induktionsclip) Messbereich Genauigkeit RPM 4...
- Seite 41 MD 9035 Digitaler Multimeter Serie Spezifikationen *Neun auswählbare Zylinderzahlen: 1, 2, 3, 4, 5, 6, 8, 10 und 12 vier auswählbare Auslösepegel, Empfindlichkeit: Pegel 1: 0,8 V (normal) Pegel 2: 1,85 V (normal) Pegel 3: 3,75 V (normal) Pegel 4: 6 V (normal)
-
Seite 42: Wartung
MD 9035 Digitaler Multimeter Serie Wartung 6 Wartung WARNUNG Um einen elektrischen Schlag zu vermeiden ist das Messgerät stets vom Stromkreis zu trennen, müssen die Testkabel von den Eingangsbuchsen gelöst und das Messgerät vor Öffnung des Gehäuses ausgeschaltet werden. Betreiben Sie das Messgerät nicht bei geöffnetem Gehäuse. - Seite 43 MD 9035 Digitaler Multimeter Serie Wartung Austauschen der Batterie und der Sicherung Batterie: 1,5V AAA x 2 Sicherungen: Sicherung (FS1) für AmA Eingangsstrom: 0,63 A / 500 V AC, IR 50 kA, F-Sicherung Sicherung (FS2) für A-Eingangsstrom: 10 A / 600 V AC, IR 100 kA, F-Sicherung...
-
Seite 44: Eingeschränkte Garantie
Gebrauch/Nutzung zurückzuführen sind. Verschleiß-/Verbrauchsmaterialien wie z.B. Trageriemen, Kunststoffteile Zubehör, Sicherungen, Sicherungswiderstände, Funkenstrecken, Batterien oder jedes Produkt, das nach Meinung von METREL missbräuchlich verwendet, verändert, vernachlässigt oder versehentlich oder durch abnorme Betriebsbedingungen oder Behandlung beschädigt worden ist.
