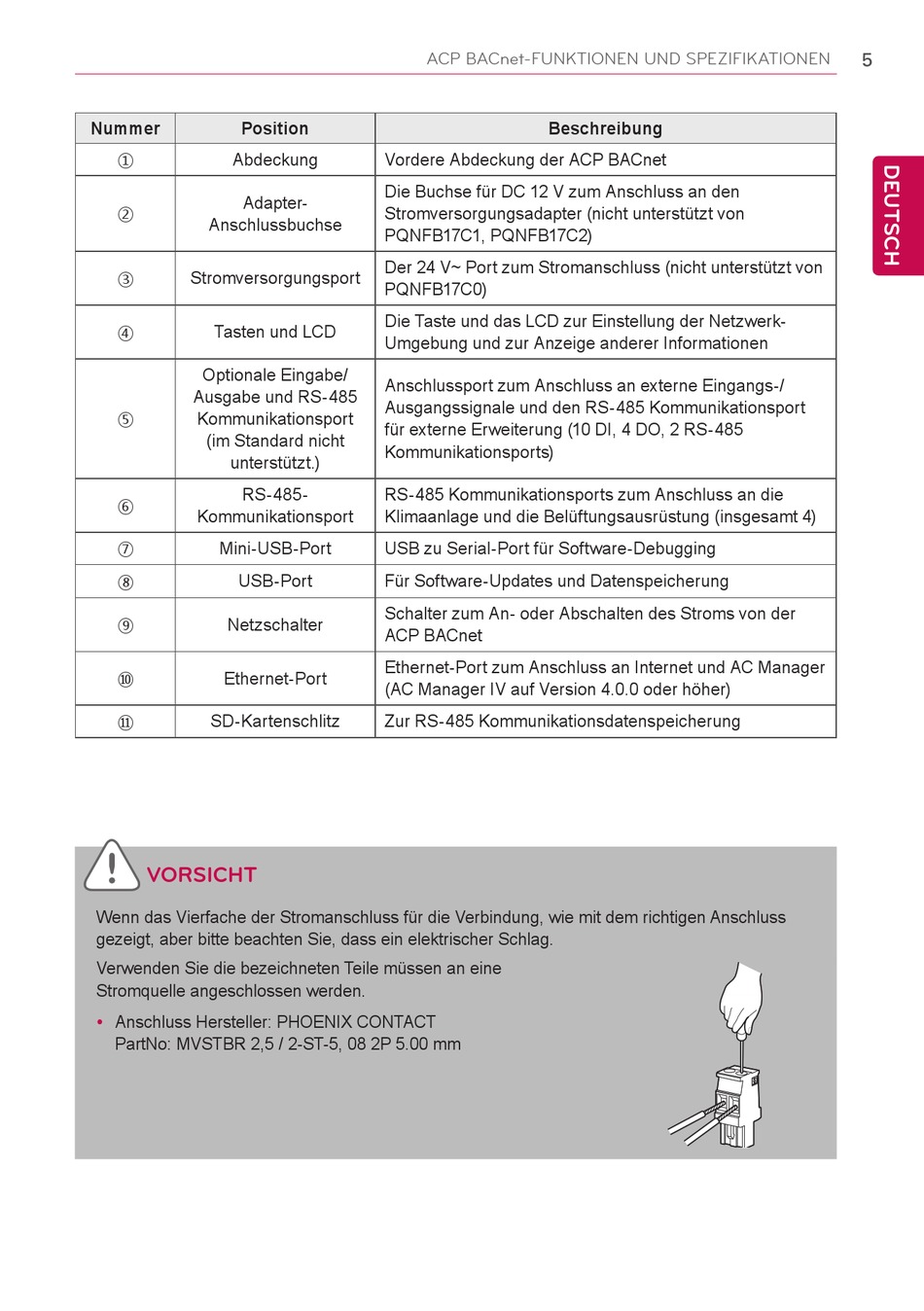

ACP BACnet-FUNKTIONEN UND SPEZIFIKATIONEN
Beschreibung
Vordere Abdeckung der ACP BACnet
Die Buchse für DC 12 V zum Anschluss an den
Stromversorgungsadapter (nicht unterstützt von
PQNFB17C1, PQNFB17C2)
Der 24 V~ Port zum Stromanschluss (nicht unterstützt von
PQNFB17C0)
Die Taste und das LCD zur Einstellung der Netzwerk-
Umgebung und zur Anzeige anderer Informationen
Anschlussport zum Anschluss an externe Eingangs-/
Ausgangssignale und den RS-485 Kommunikationsport
für externe Erweiterung (10 DI, 4 DO, 2 RS-485
Kommunikationsports)
RS-485 Kommunikationsports zum Anschluss an die
Klimaanlage und die Belüftungsausrüstung (insgesamt 4)
USB zu Serial-Port für Software-Debugging
Für Software-Updates und Datenspeicherung
Schalter zum An- oder Abschalten des Stroms von der
ACP BACnet
Ethernet-Port zum Anschluss an Internet und AC Manager
(AC Manager IV auf Version 4.0.0 oder höher)
Zur RS-485 Kommunikationsdatenspeicherung
