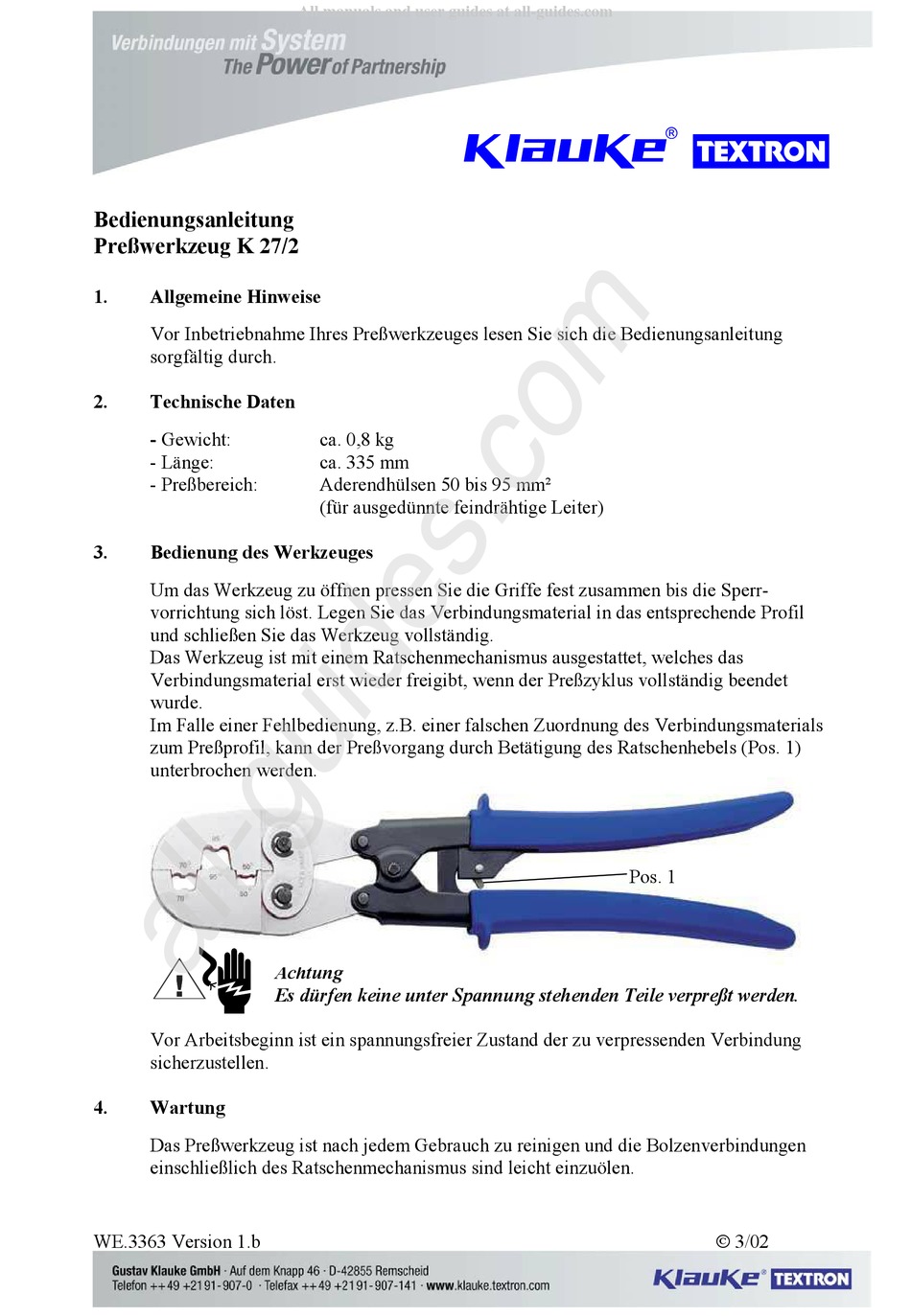

Klauke TEXTON K 27/2 Bedienungsanleitung

Bedienungsanleitung
Preßwerkzeug K 27/2
1. Allgemeine Hinweise
Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung
sorgfältig durch.
2. Technische Daten
- Gewicht:
- Länge:
- Preßbereich:
3. Bedienung des Werkzeuges
Um das Werkzeug zu öffnen pressen Sie die Griffe fest zusammen bis die Sperr-
vorrichtung sich löst. Legen Sie das Verbindungsmaterial in das entsprechende Profil
und schließen Sie das Werkzeug vollständig.
Das Werkzeug ist mit einem Ratschenmechanismus ausgestattet, welches das
Verbindungsmaterial erst wieder freigibt, wenn der Preßzyklus vollständig beendet
wurde.
Im Falle einer Fehlbedienung, z.B. einer falschen Zuordnung des Verbindungsmaterials
zum Preßprofil, kann der Preßvorgang durch Betätigung des Ratschenhebels (Pos. 1)
unterbrochen werden.
Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu verpressenden Verbindung
sicherzustellen.
4. Wartung
Das Preßwerkzeug ist nach jedem Gebrauch zu reinigen und die Bolzenverbindungen
einschließlich des Ratschenmechanismus sind leicht einzuölen.
WE.3363 Version 1.b
All manuals and user guides at all-guides.com
ca. 0,8 kg
ca. 335 mm
Aderendhülsen 50 bis 95 mm²
(für ausgedünnte feindrähtige Leiter)
Achtung
Es dürfen keine unter Spannung stehenden Teile verpreßt werden.
Pos. 1
 3/02
