D 5-IU-2K-C_D 5 -IU-2K-V
2.4 Umgebungsbedingungen
Umgebungstemperatur
Lagertemperatur
Klimafestigkeit
2.5 Lieferumfang
Prozessgerät: D 5-IU-2K-C oder D 5-IU-2K-V
Schraubklemme, 8-polig, RM 5.08
Schraubklemme, 11-polig, RM 3.81
Schraubklemme, 5-polig, RM 3.81(*)
Spannbügel
Dichtung
Bedienungsanleitung multilingual
1 Blatt selbstklebende Symbole
* nur bei Option Schnittstelle

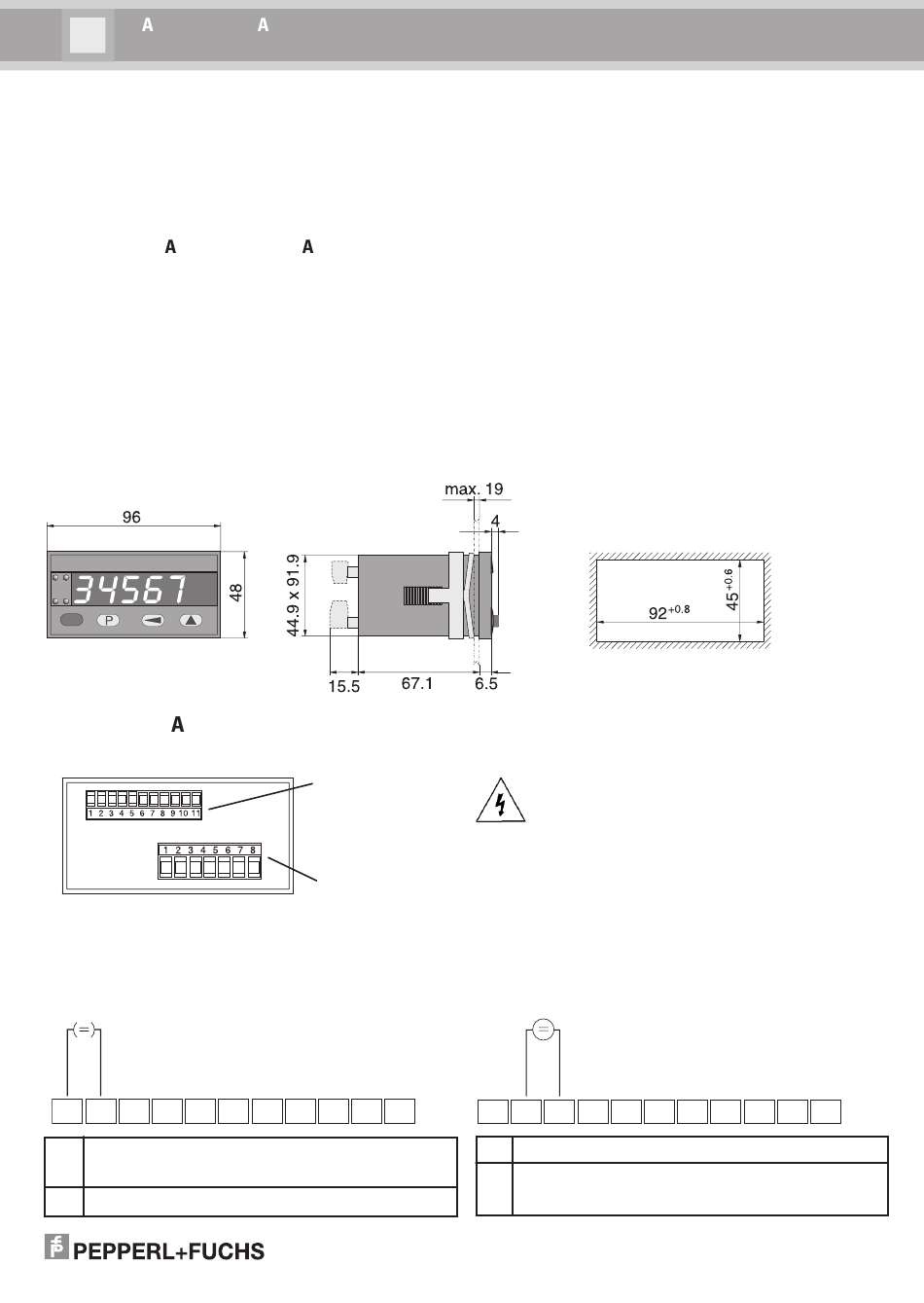

3. Einbau
4. Elektrische nschlüsse
Ansicht auf Rückseite
X2
4.1 Messeingänge
Stromeingang
X2
-
+
2 3 4 5 6 7 8 9 10 11
1
1
Stromeingang (I)
0 ... 20 mA / 4 ... 20 mA
2
GND1 (Analog)
–20°C ... +65°C
–40°C ... +85°C
< 75% rel. Feuchte, nicht kondensierend
Mess- und Steu-
ereingänge
sowie Hilfssig-
X1
nale
Spannungsver-
sorgung und
Grenzwert-Aus-
gänge.
Schalttafelausschnitt
Vorsicht: bei 90 ... 260 V AC-Ausführungen.
Versorgungsspannung erst nach der kom-
pletten Installation anlegen. Lebensgefahr!
Bitte vergleichen Sie die Spannungsversor-
gung mit den Angaben auf dem Typen-
schild.
Spannungseingang
X2
-
+
1
2 3 4 5 6 7 8 9 10 11
2
GND1 (Analog)
3
Spannungseingang (U)
0 ... 10 V, 2 ... 10 V, -10 ... +10 V
Seite 7
