D 5-IU-2K-C_D 5 -IU-2K-V

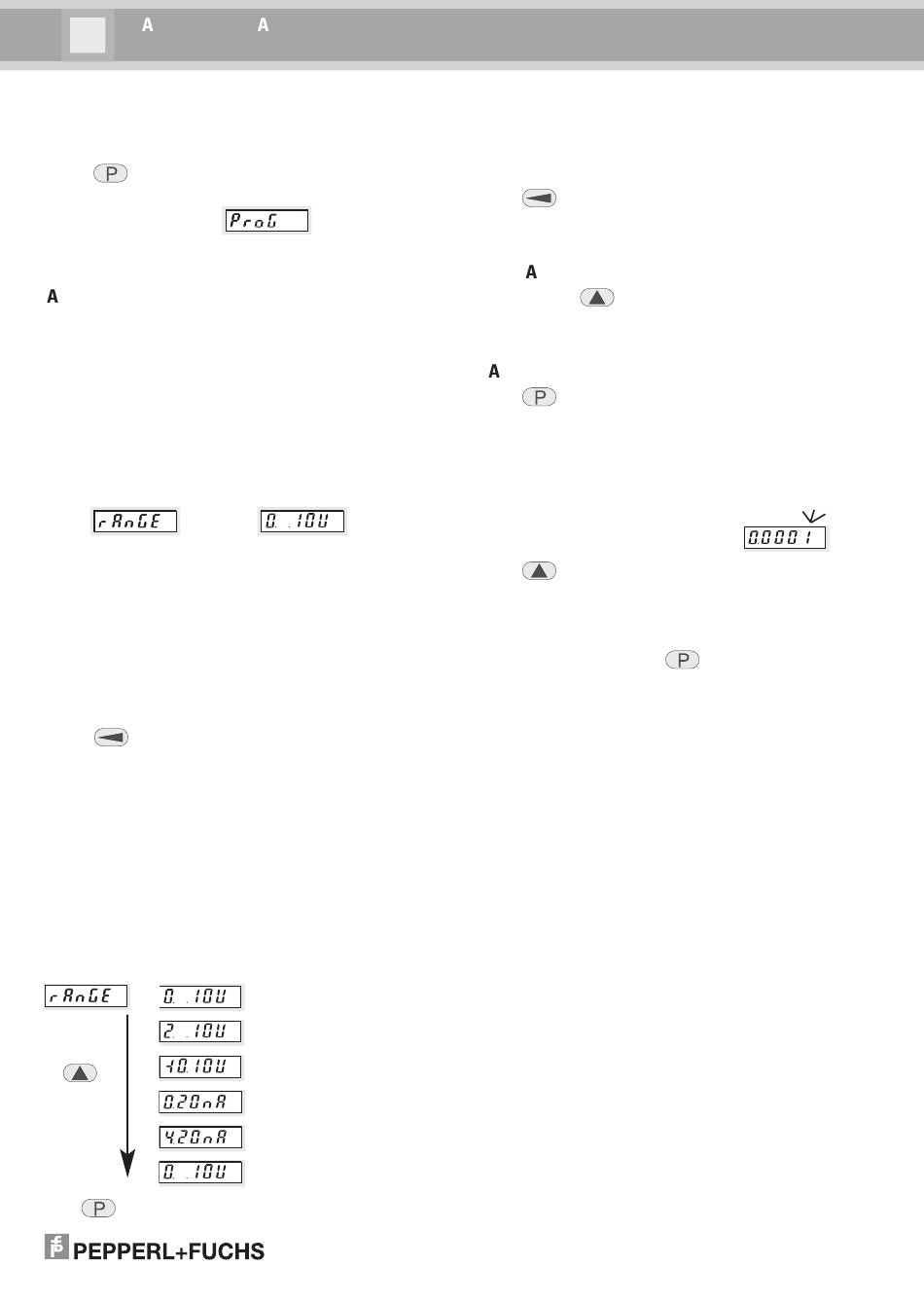

5.1 Parametriermodus
Sie bringen das Gerät in den Parametriermodus, indem
Sie
1. die
gedrückt halten.
2. das Gerät mit der Strom ver sor gung verbinden.
3. Wenn in der Anzeige
erscheint, die Taste loslassen.
nzeige und Tasten kennen lernen
Durch das rollierende Prinzip kann die Auswahl bzw.
Ein stel lung be lie big oft durch lau fen werden.
Menüpunkt:
Die Anzeige wech selt alle 2 s zwi schen Me nü punkt
und Aus wahl.
Menü
<–>
Wenn ne ga ti ve Werte zugelassen sind, gilt bei der
höch sten Dekade: Nach „9" folgt „–" , da nach „–1"
und dann erst „0".
Taste
drücken, zur nächsten Ziffer wird wei ter -
ge schal tet.
5.2 Eingangsparameter für Momentanwert
Hier werden alle Einstellungen vorgenommen, die das
Ein gangs si gnal und die
zugehörigen An zei ge wer te betreffen.
5.2.1 Bereich für Eingangssignal wählen
Menü <–>
Auswahl
mit
übernehmen
Auswahl
Bereichsgrenzen
(–0,500 ... 10,500)
2 ... 10 V
(01,500 ... 10,500)
-10 ... +10 V
(–10,500 ... 10,500)
... 20 mA
(–01,000 ... 21,000)
4 ... 20 mA
(03,000 ... 21,000)
0 ... 10 V
(–0,500 ... 10,500)
Einstieg in den Me nü punkt:
Entweder ist eine Aus wahl zu treffen oder ein Wert ist
ein zu stel len.
Taste
drücken. Das Wechseln in der An zei ge
stoppt.
– Eine uswahl treffen:
Mit der Taste
werden alle Mög lich kei ten nach -
ein an der angezeigt.
– uswahl über neh men:
Taste
drüc ken. Der aus ge wähl te Parameter wird
ge spei chert. Der näch ste Me nü punkt erscheint.
– Einen Wert einstellen:
Die blinkende Stelle zeigt an,
dass sie für die Ein stel lung
freigegeben ist.
Taste
drücken, Ziffer wird erhöht.
Wert übernehmen: Taste
ge spei chert. Der näch ste Me nü punkt erscheint.
Die Anzeigewerte erhält man über eine Kennlinie aus
dem Eingangssignal.
drücken, der Wert wird
Seite 9
