D 5-IU-2K-C_D 5 -IU-2K-V
Obere Bereichsgrenze
Menü <–>
Auswahl
mit
übernehmen

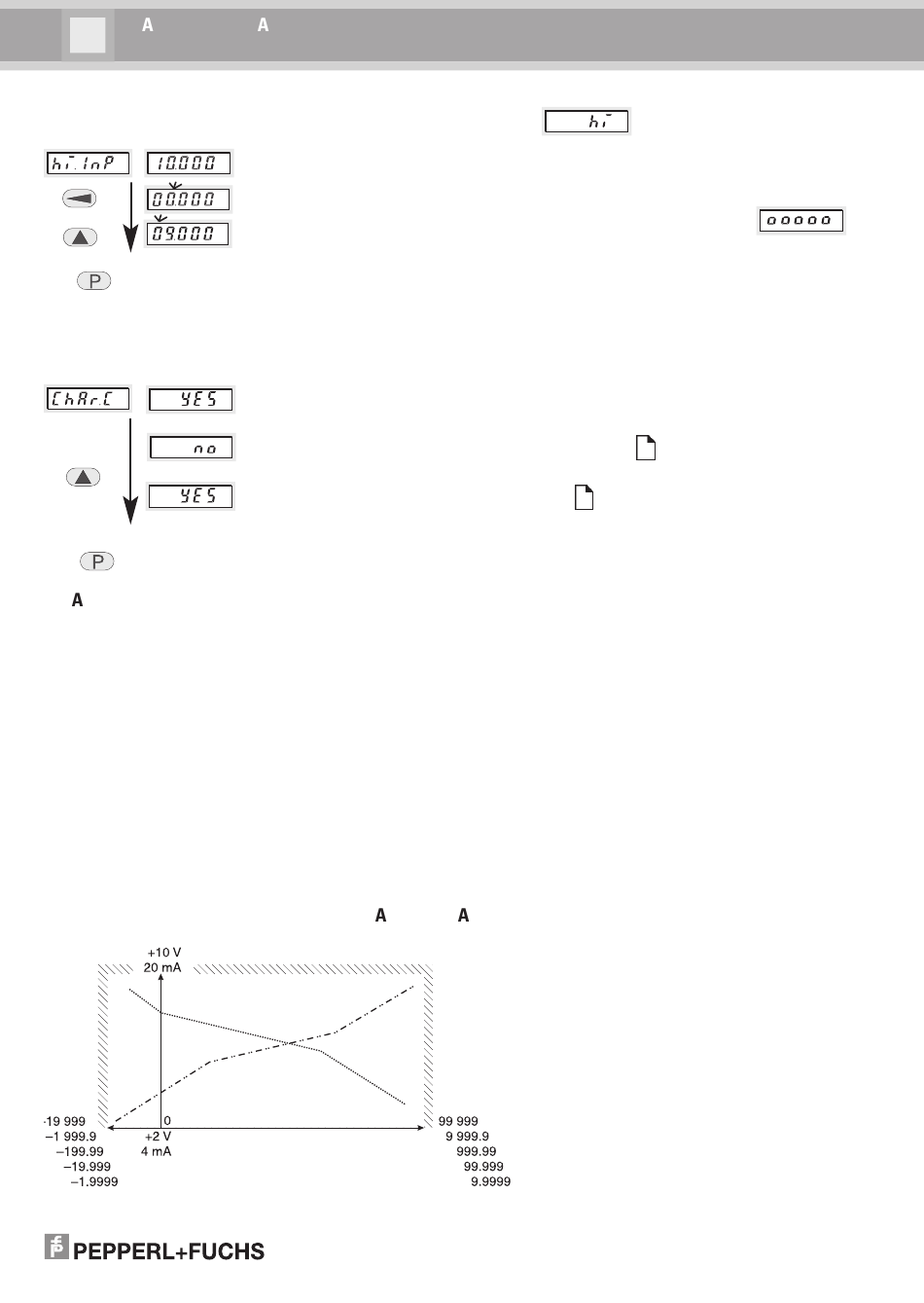

5.2.4 Kennlinie ändern
Menü <–>
Auswahl
mit
übernehmen
5.3 nzeigekennlinie parametrieren
Es sind mindestens 2 Stützstellen (2 Wertepaare) für
Beginn und Ende der Kennlinie erforderlich. Die Kenn-
linie kann steigend oder fallend verlaufen.
Maximal können 24 Stützstellen realisiert werden.
Dabei ist zu beachten, dass bei steigender Kennlinie
wie auch bei fallender Kennlinie die Eingangswerte
(InP.01 .. InP.24) einen steigenden Verlauf aufweisen.
Eingangsbereich 0 ... 10 V, 2 ... 10 V, 0 ... 20 m , 4 ... 20 m
Bsp.: 9,000
Stelle wählen
Ziffer einstellen
Beispiel: Yes
eingegebene Kennlinie verwenden,
Kennlinie eingeben/ändern
Überschreitet das Mess-Signal den hier eingestellten
Wert wird
Messwert angezeigt.
Overflow: Ist das Mess-Signal größer als 11,00 V bzw.
21,5 mA wird dies in der Anzeige durch
signalisiert.
É
Kap. 5.4,
É
Kap. 5.3,
13
Die Kennlinie muss innerhalb der gezeigten Kennlini-
enzone liegen, also innerhalb der Grenzen von Ein-
gangs- und Anzeigebereich. Die erste und die letzte
Stützstelle können auf den Grenzen liegen.
Anzeigebereich
im Wechsel mit dem aktuellen
16
