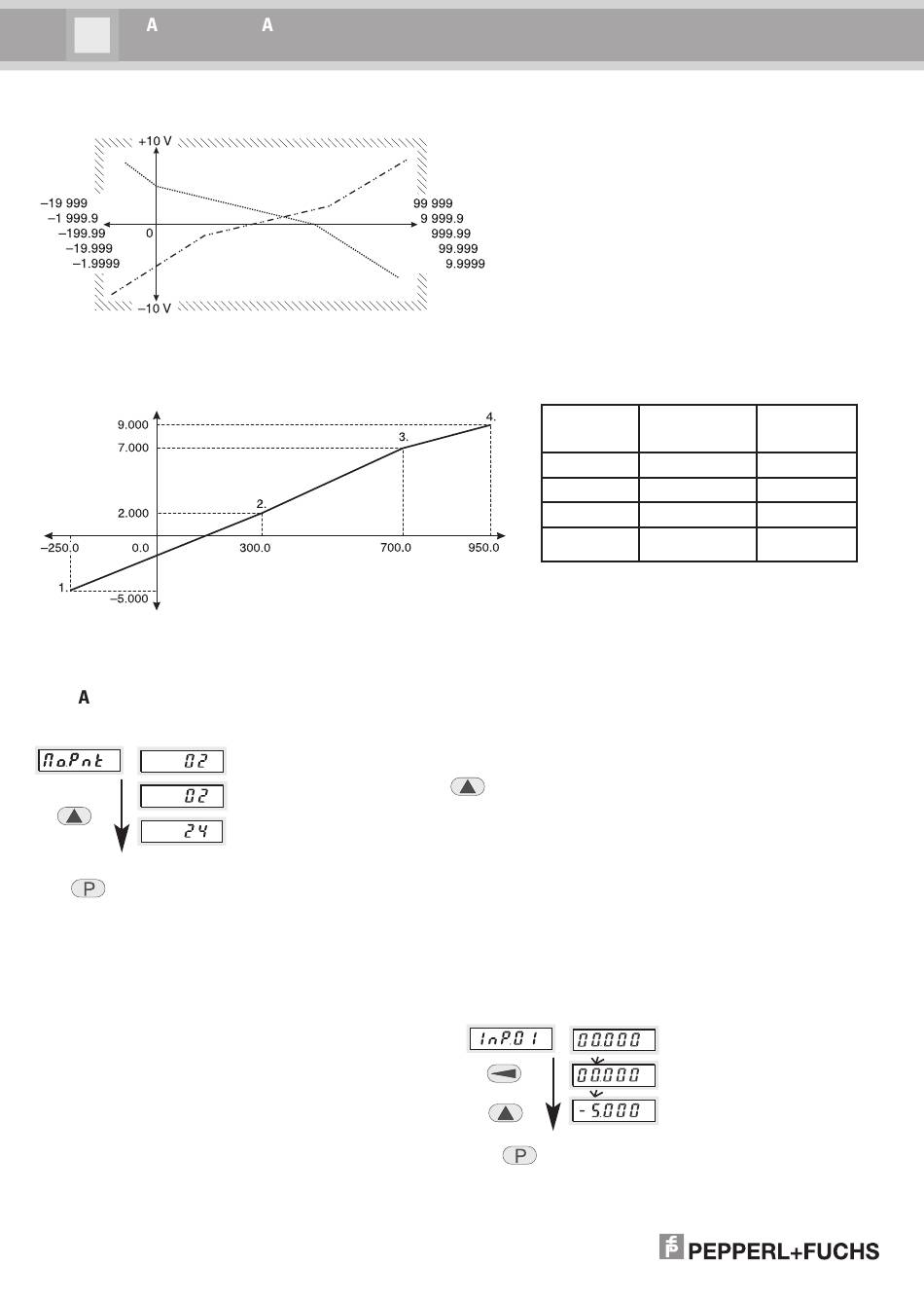

D 5-IU-2K-C_D 5-IU-2K-V
Eingangsbereich –10 ... + 10 V
Beispiel mit 4 Stützstellen
im Eingangsbereich –10 ... +10 V
5.3.1 nzahl der Stützstellen eingeben
Menü <–>
Auswahl
mit
übernehmen
5.3.2 Die erste Stützstelle definieren
Zuerst wird der Eingangswert in der jeweiligen Einheit
(z.B. V, mA) für den Beginn der Kennlinie eingestellt.
Seite 12
Beispiel: 2
Durch drücken der Taste
wird der Wert um eins erhöht.
Nach erreichen von 24 springt
die Anzeige wieder auf 2.
Anzeigebereich
Stütz-
stelle
1
2
3
4
Es empfiehlt sich, vor Be ginn der
Paramet rie rung die ge wünsch ten Wer te -
paa re der Stütz stel len für die Kennlinie
zu no tie ren.
Menü <–> Auswahl
mit
übernehmen
Eingangs-
Anzeige-
wert
wert
–5,000
–250,0
2,000
300,0
7,000
700,0
9,000
950,0
Beispiel: –5,000
Stelle wählen
Ziffer einstellen
