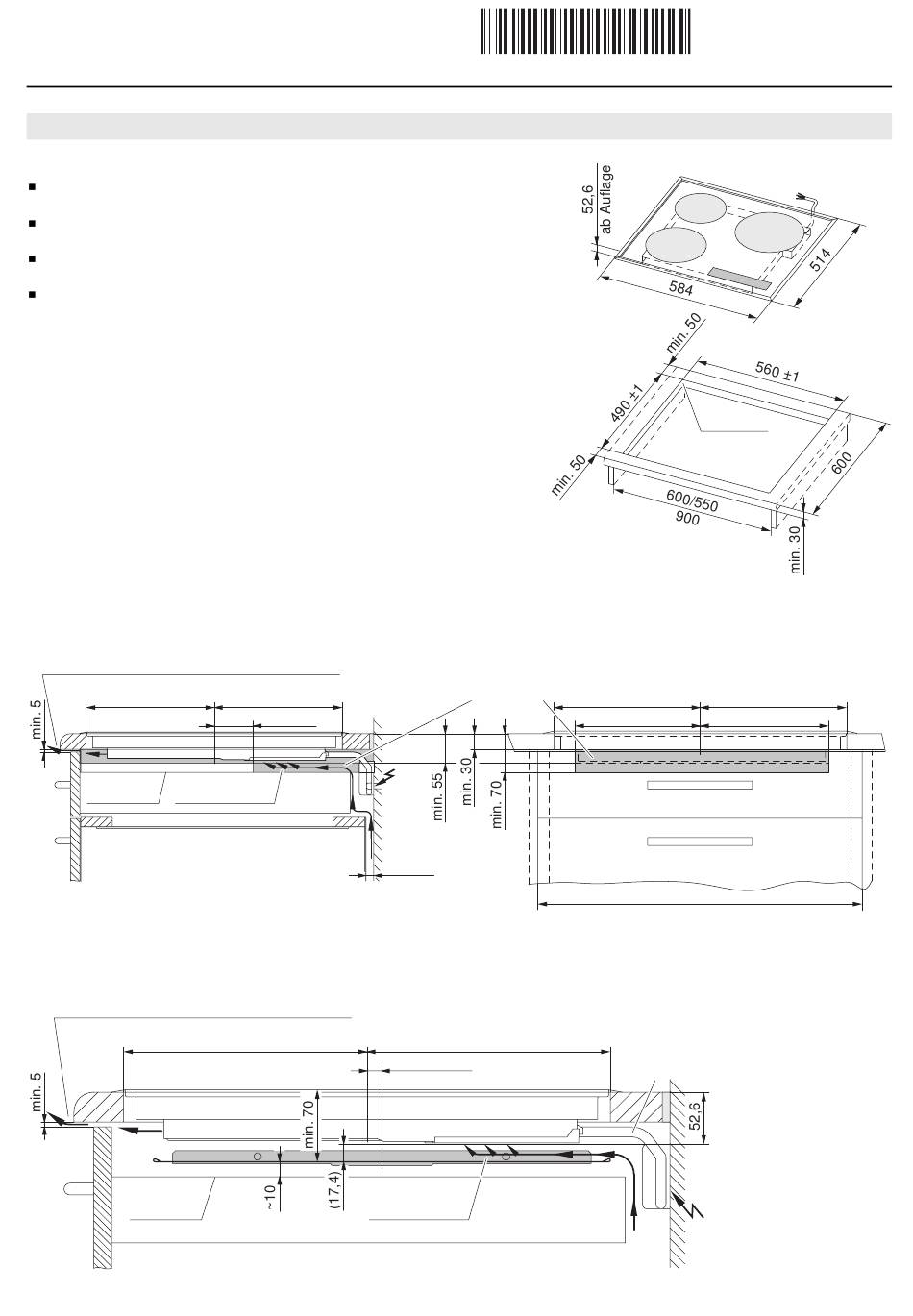

Installationsanleitung
Glaskeramik-Kochfeld Induktion
Mit Normal-Einbaurahmen
Installation
Hinweise
Die Arbeitsplatte muss plan sein, damit die erforderliche Abdichtung
gegen eindringende Flüssigkeiten gewährleistet ist.
Um eine gute Belüftung zu gewährleisten, muss unter dem Gerät ein
mindestens 2 cm hoher Raum sichergestellt sein.
Bei Arbeitsplattendicke ≥30 mm kann ein Backofen mit Höhe 762 mm
direkt untergebaut werden, Ausnahme: M-SL[P].
Der Unterbau eines Backofens in Kurzbauform 55-600, 60-600, 55-381
oder 60-381 ist möglich bei Verwendung eines Lüftungsgitter-Bausatzes
(Backofenzubehör).
Einbau
1. Einbauausschnitt präzis erstellen.
2. Gerät sorgfältig in Einbauausschnitt legen und gegen Arbeitsplatte gut
aufliegend andrücken.
Mit untergebauter Schublade oder Möbel bezüglich Kühlluftzufuhr
Um eine gute Belüftung zu gewährleisten, muss unter dem Gerät ein mindestens 2 cm hoher Raum sichergestellt sein.
min. 25 cm²
Luftspalt über die ganze Möbelelementbreite
=
Schublade
Mitte Ventilator
Mit Schutzblech unterhalb des Ventilators
Bei Bedarf kann ein Schutzblech (siehe «Zubehör») oberhalb der Schublade eingebaut werden.
min. 25 cm²
Luftspalt über die ganze Möbelelementbreite
Schublade
=
max. 75
min. 15
=
Mitte Winkel
Mitte Ventilator
Erforderlicher Raum
für die Belüftung unter-
halb der Arbeitsplatte
=
15
2
max. R10
anstreben
=
=
min. 245
min. 245
600/550
900
Achtung:
Netzkabel nicht im
Bereich des Schutz-
bleches deponieren
J326.110-1
20.1.09 ITH
