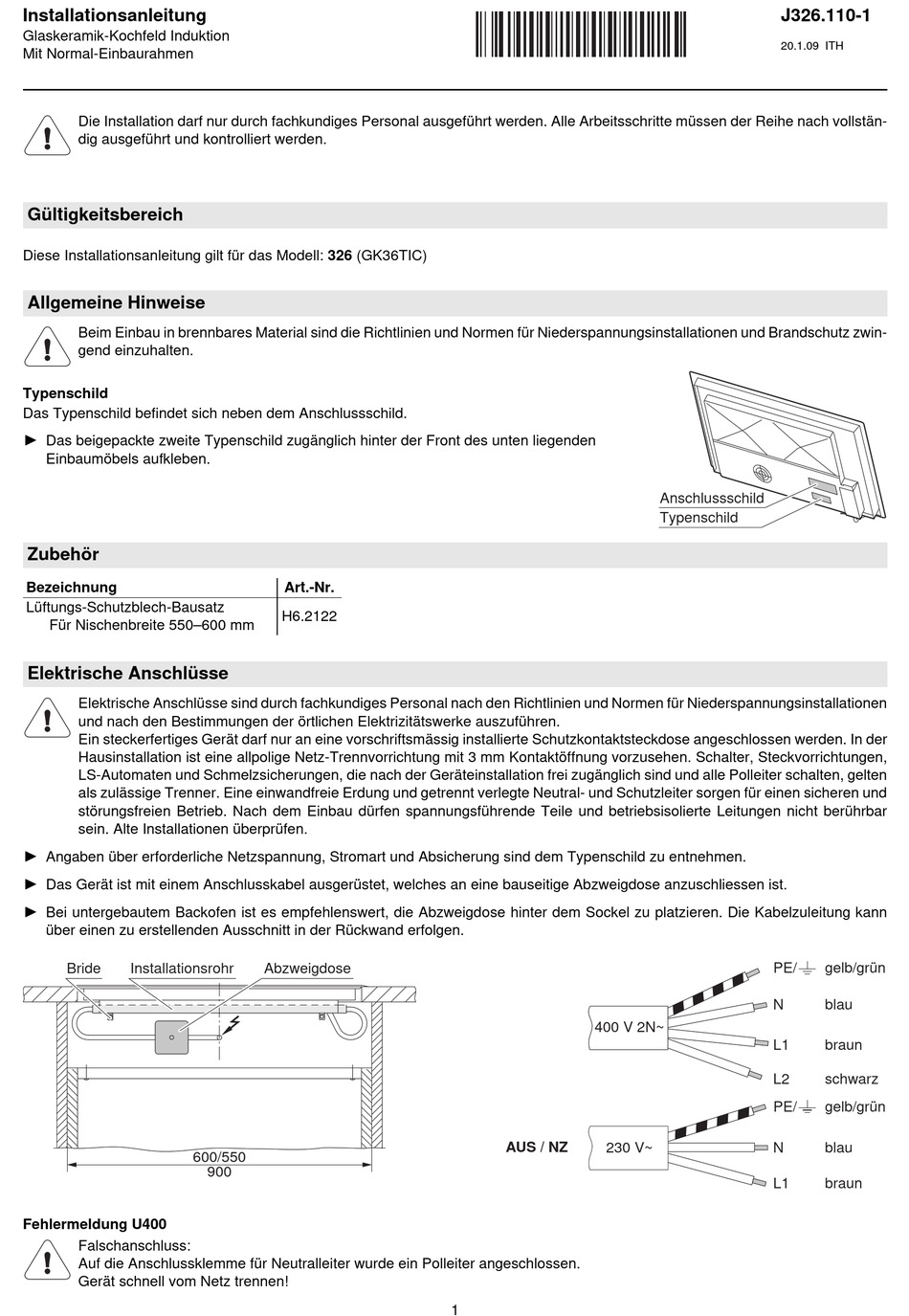

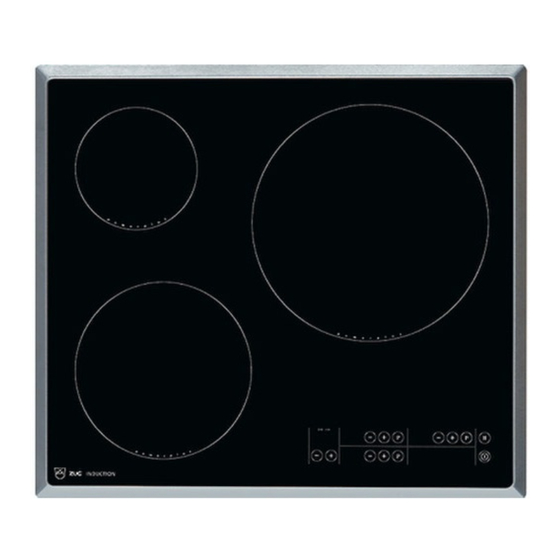

V-ZUG GK36TIC Installationsanleitung

Installationsanleitung
Glaskeramik-Kochfeld Induktion
Mit Normal-Einbaurahmen
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollstän-
dig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell: 326 (GK36TIC)
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brandschutz zwin-
gend einzuhalten.
Typenschild
Das Typenschild befindet sich neben dem Anschlussschild.
A
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten liegenden
Einbaumöbels aufkleben.
Zubehör
Bezeichnung
Lüftungs-Schutzblech-Bausatz
Für Nischenbreite 550–600 mm
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
A
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
A
Das Gerät ist mit einem Anschlusskabel ausgerüstet, welches an eine bauseitige Abzweigdose anzuschliessen ist.
A
Bei untergebautem Backofen ist es empfehlenswert, die Abzweigdose hinter dem Sockel zu platzieren. Die Kabelzuleitung kann
über einen zu erstellenden Ausschnitt in der Rückwand erfolgen.
Bride Installationsrohr
600/550
Fehlermeldung U400
Falschanschluss:
Auf die Anschlussklemme für Neutralleiter wurde ein Polleiter angeschlossen.
Gerät schnell vom Netz trennen!
Art.-Nr.
H6.2122
Abzweigdose
900
400 V 2N~
AUS / NZ
230 V~
1
J326.110-1
20.1.09 ITH
Anschlussschild
Typenschild
PE/ gelb/grün
N blau
L1 braun
L2 schwarz
PE/ gelb/grün
N blau
L1 braun
