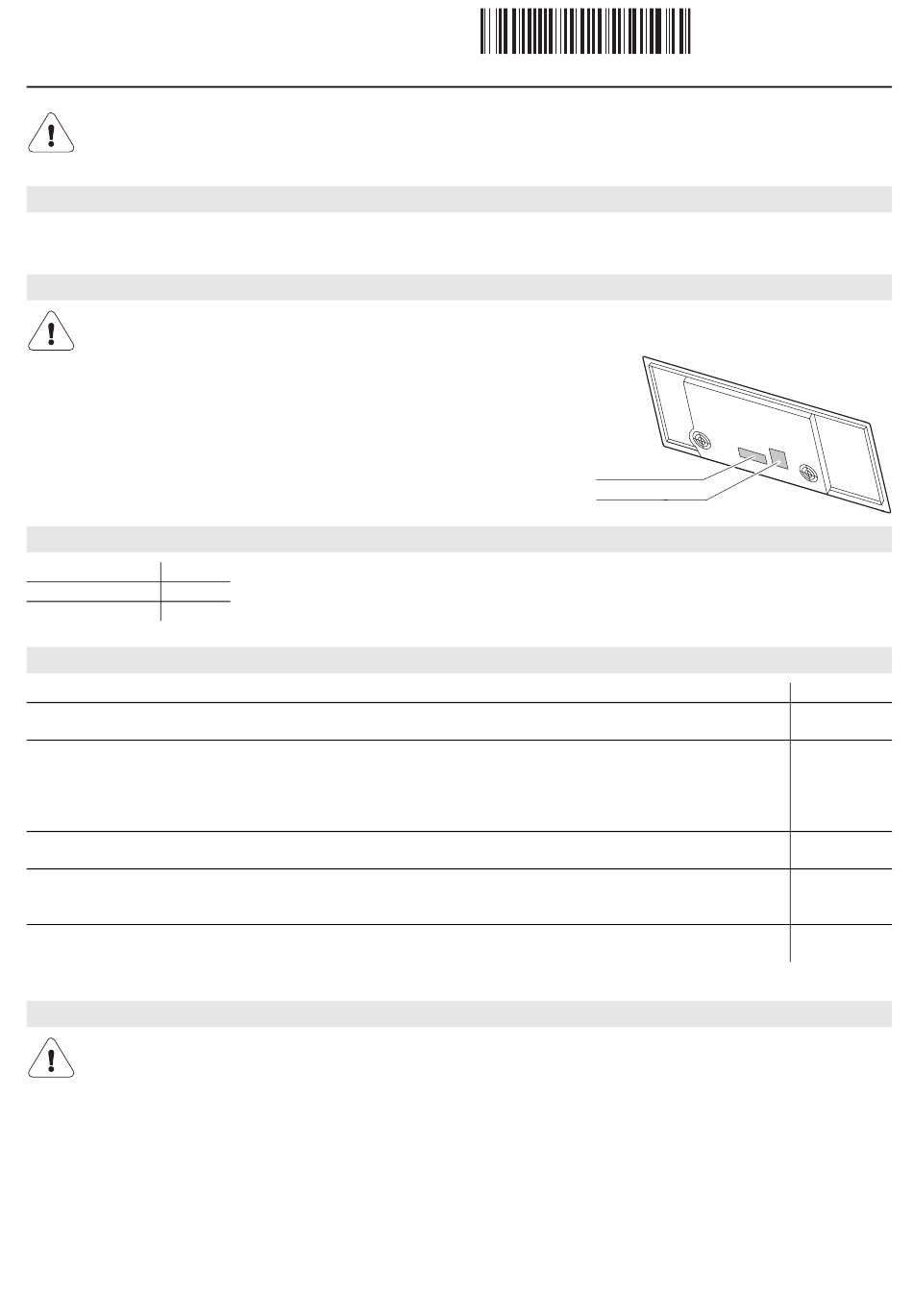

Installationsanleitung
Glaskeramik-Kochfeld Unduktion
Rahmenlos, für flächenbündigen Einbau
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell: 975 (GK36TIPSF, GK36TIPSF spez.)
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brandschutz
zwingend einzuhalten.
Typenschild
Das Typenschild befindet sich neben dem Anschlussschild.
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten
➤
liegenden Einbaumöbels aufkleben.
Mitgeliefertes Installationszubehör
Bezeichnung
Art.-Nr.
Einkittanleitung
J004.130
Dichtungsband-Set H6.2142
Zubehör
Bezeichnung
Stahlwinkelset
Baugrösse 80
Lüftungs-Schutzblech-Bausatz
Für Nischenbreite 550 mm
Für Nischenbreite 600 mm
Für Nischenbreite 825 mm
Für Nischenbreite 900 mm
Schnellkleber für Installation der Stahlwinkel
Permabond F246, inkl. Aktivator, Tube à 50 ml. Von Silitech AG, 3008 Bern.
Kittset
Komplett mit Reinigungsmittel, Primer Typ 1105, Kartusche mit Silikonkleber schwarz, mit Düse.
Geeignet für alle saugfähigen Abdeckungsmaterialien (Holz und Natursteinarten wie Marmor oder Granit).
Spezialprimer Typ 107
Geeignet für nicht saugfähige Abdeckungsmaterialien (nicht geeignet für Polyäthylen, Polypropylen oder Teflon).
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
➤
Einsatzhöhe der Geräte: bis max. 2000 m ü. M.
➤
Das Gerät ist mit einem Anschlusskabel ausgerüstet, welches an eine bauseitige Abzweigdose anzuschliessen ist.
➤
Typenschild
Anschlussschild
1
J975.120-4
16.4.12 WIMA
Art.-Nr.
H6.2679
H6.1082
H6.1083
H6.1084
H6.1085
B11.502
86.3928.85
45.2771.76
