HMW-Sys-Tm-DR
Der Busabschlusswiderstand zur Hutschienenmontage
zeigt zusätzlich das Vorhandensein der Betriebs-
spannung für das HMW-System und die Übertragung von
Daten auf dem Bus mit Leuchtdioden an.
Die Montage des Moduls erfolgt auf einer Standard-Hut-
schiene innerhalb von Haus- und Unterverteilungen.
Es belegt dabei eine Montagebreite von 1 TE.

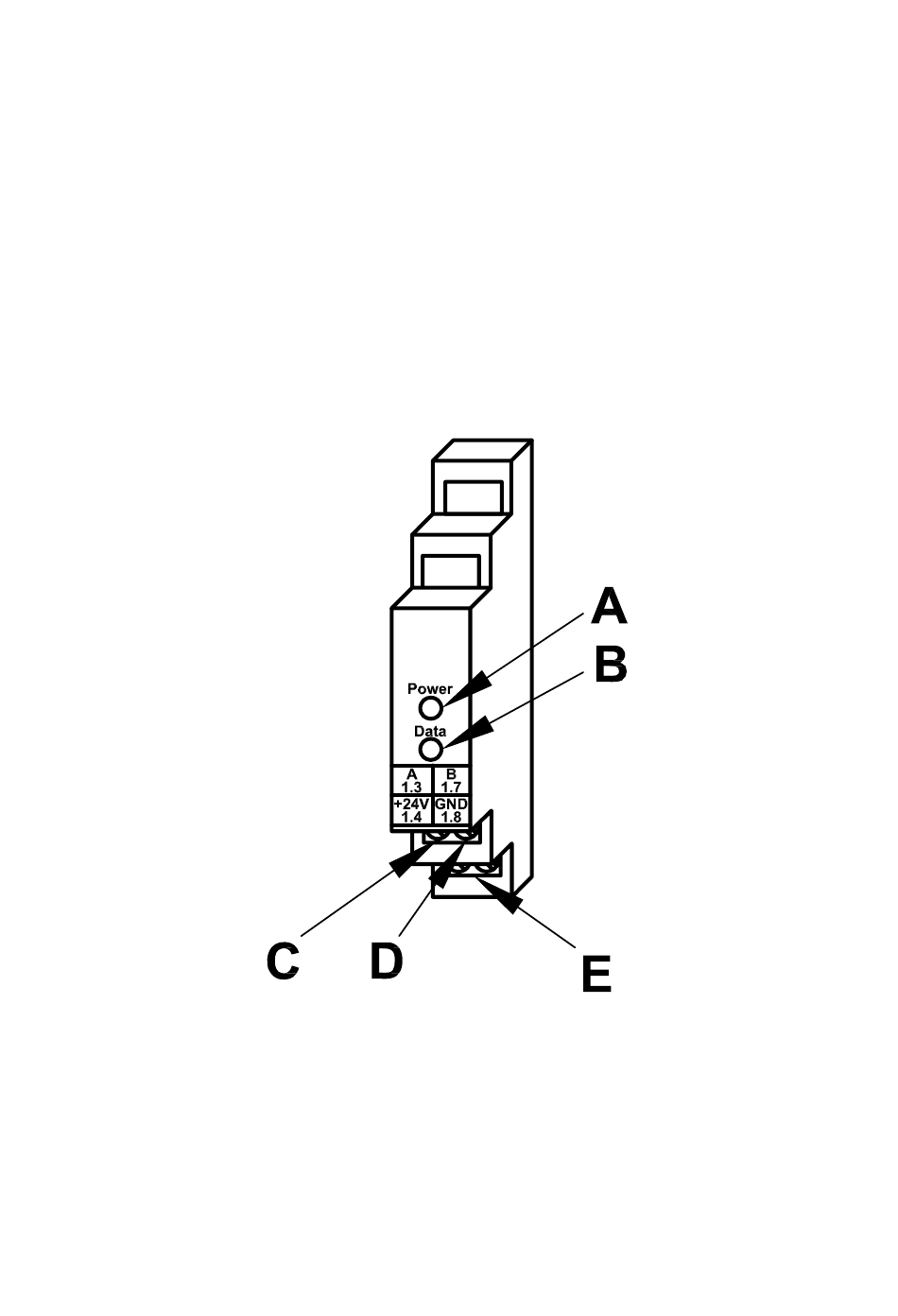

A – Kontrollleuchte Betriebsspannung
B – Kontrollleuchte Datenverkehr
C – Busanschluss A-Klemme
D – Busanschluss B-Klemme
E – Klemmen Spannungsversorgung 24 V
