HMW-Sys-Tm
Die Montage des Moduls erfolgt an einer beliebigen
Stelle am Bus. Die Aderlängen des HMW-Sys-Tm sind
für den Anschluss an eines der RS485-Hutschienen-
module optimiert.

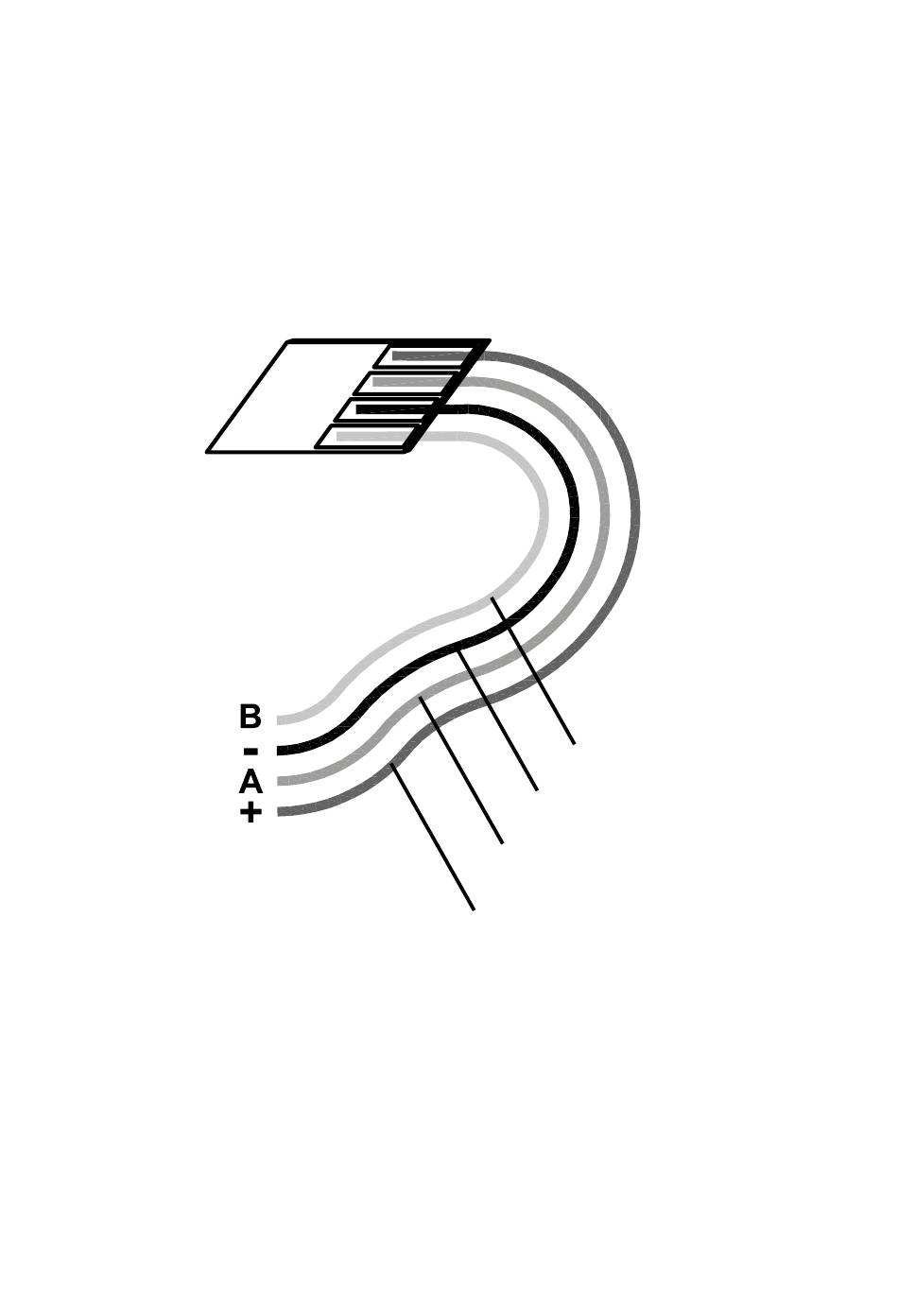

Gelb
Schwarz
Grün
Rot
A – Busanschluss A
B – Busanschluss B
+/- - Spannungsversorgung 24 V
6
