Montage

VORSICHT – Leichte Verletzungen
Durch falsche Parameterwerte kann das Ventil
unerwartet verfahren. Dies kann zu
Prozessstörungen und somit zu Verletzungen
führen!
Vor dem Wiedereinsatz eines vorher bereits an
anderer Stelle eingesetzten Stellungsreglers ist
das Gerät immer auf die Werkseinstellungen
zurückzusetzen. Niemals vor dem Rücksetzen auf
die Werkseinstellung den Selbstabgleich starten!
4.1

Betriebsbedingungen am Installationsort

WICHTIG (HINWEIS)
Vor der Montage prüfen, ob der Stellungsregler
die regel- und sicherheitstechnischen
Anforderungen an der Einbaustelle (Stellantrieb
bzw. Stellglied) erfüllt.
Siehe Kapitel „Technische Daten", Seite 30.
4.2

Mechanischer Anbau

4.2.1

Allgemeines

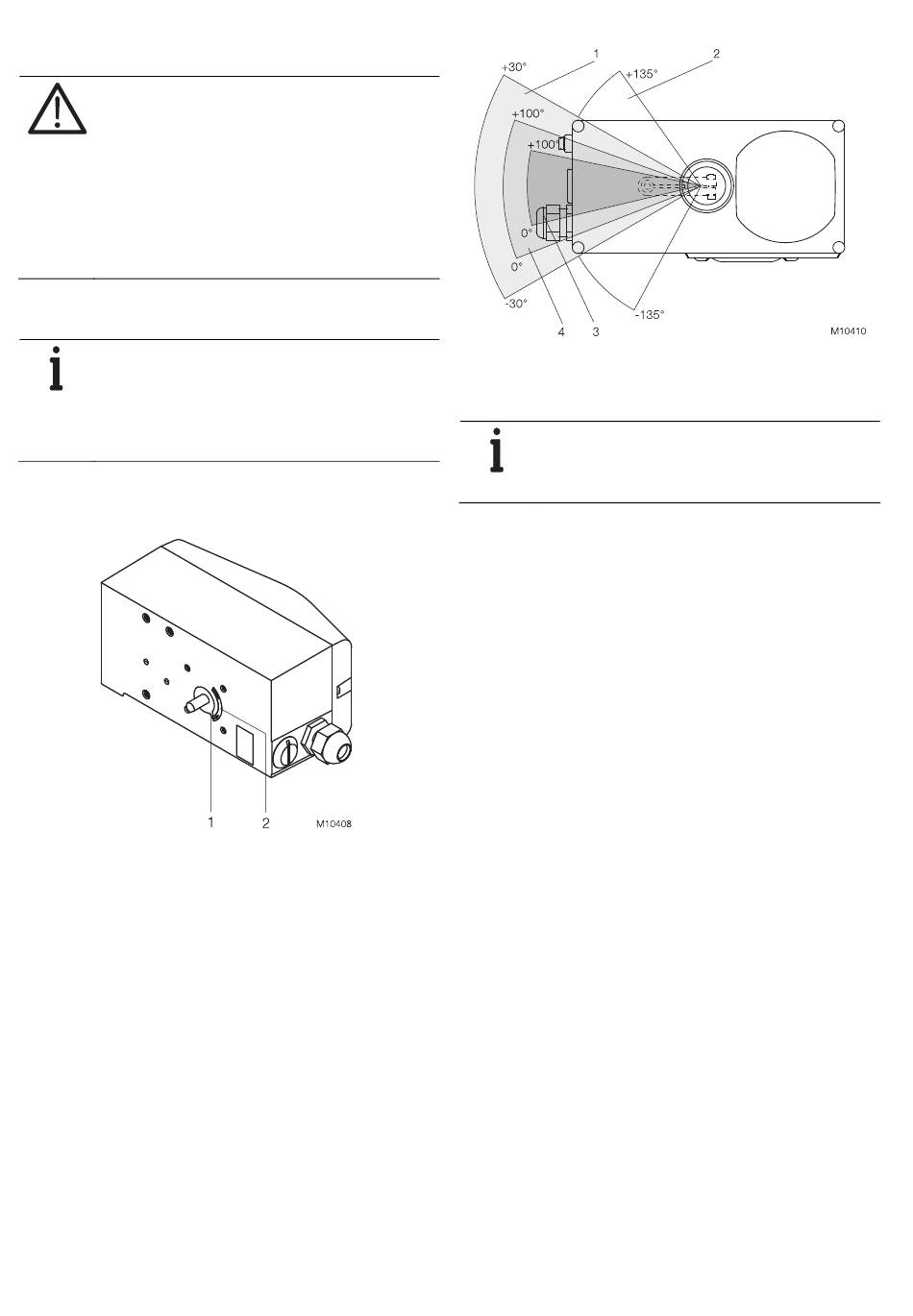

Abb. 3: Arbeitsbereich
Der Pfeil (1) an der Geräteachse (Stellung der
Positionsrückmeldung) muss sich im durch Pfeile markierten
Bereich (2) bewegen.
10 CI/EDP300-DE | PositionMaster EDP300
Abb. 4: Bereich des Stellungsreglers
1 Sensorbereich für Linearantriebe | 2 Sensorbereich für
Schwenkantriebe | 3 Arbeitsbereich für Linearantriebe |
4 Arbeitsbereich für Schwenkantriebe
WICHTIG (HINWEIS)
Bei der Montage ist auf die richtige Umsetzung
des Stellwegs bzw. des Drehwinkels für die
Stellungsrückmeldung zu achten!
Der maximale Drehwinkelbereich für die Stellungsrückmeldung
beträgt beim Anbau an Linearantriebe 60° und beim Anbau an
Schwenkantriebe 270°. Der Mindestwinkel beträgt immer 25°.
