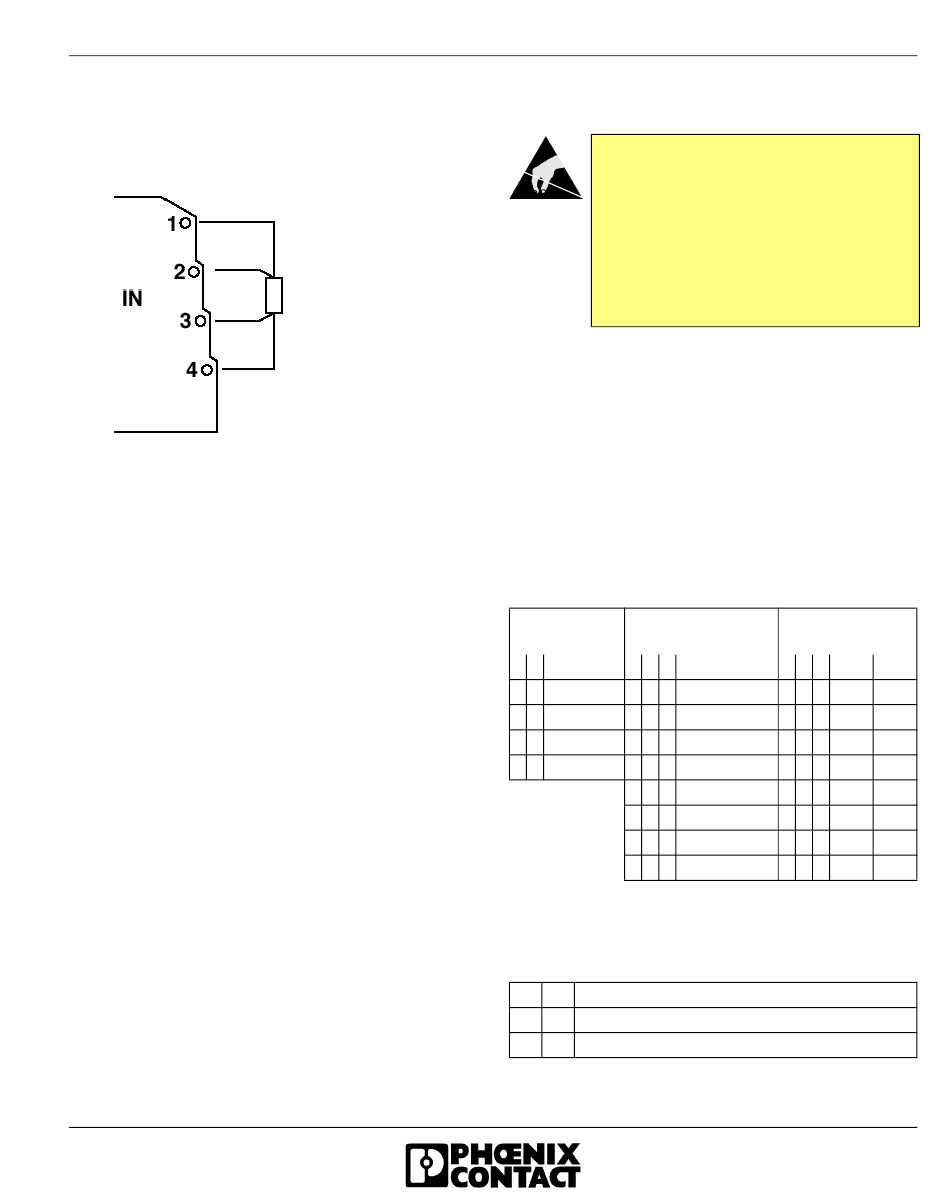

4-Leiter-Anschlusstechnik (Bild 8)
Für lange Entfernungen zwischen PT100-Sensor
und MINI Analog-Modul und unterschiedlichen
Leitungswiderständen (RL1 ≠ RL2 ≠ RL3 ≠ RL4).
Bild 8
4-Leiter-Anschlusstechnik
Diagnose
Die frontseitig sichtbare LED (Bild 1, Punkt 3) zeigt
folgende Fehlerzustände an:
LED blinkt: Messbereichsspanne kleiner 50 K
LED leuchtet: Drahtbruch auf der Sensorseite
LED leuchtet: Kurzschluss auf der Sensorseite
LED leuchtet: Messbereichsüberschreitung
LED leuchtet: Messbereichsunterschreitung
10194900
Konfiguration
Elektrostatische Entladung!
Das Modul enthält Bauelemente, die
durch elektrostatische Entladung beschä-
digt oder zerstört werden können. Beach-
ten Sie beim Umgang mit dem Modul die
notwendigen Sicherheitsmaßnahmen ge-
gen elektrostatische Entladung (ESD) ge-
mäß EN 61340-5-1 und EN 61340-5-2.
NC-Variante
Liegt ein nicht konfiguriertes Gerät vor („NC-Vari-
ante": MINI MCR-SL-PT100-UI-NC oder
MINI MCR-SL-PT100-UI-SP-NC), dann sind alle DIP-
Schalter auf Position 0. Das Gerät hat erst nach der
Einstellung der DIP-Schalter eine definierte Funktion.
DIP-Schalter S1
Mit dem DIP-Schalter S1 (Bild 1, Punkt 8) geben Sie
Anschlusstechnik, Ausgangssignalbereich und Mess-
bereichsanfang vor.
Anschluss-
Ausgangs-
technik
signalbereich
1 2
3 4 5
2-Leiter
2-Leiter •
• 3-Leiter
• • 4-Leiter • •
• •
• = ON
• • •
DIP-Schalter S3
Mit dem DIP-Schalter S3 (Bild 1, Punkt 10) wählen
Sie Spannungs- oder Stromausgang.
1
2
0(4)...20 mA, 20...0(4) mA
0...10 V, 10...0 V, 0(1)...5 V
= ON
MINI MCR-SL-PT100-UI ...
Starttemperatur
OUT
6 7 8 [°C] [°F]
0...20 mA
0
20...0 mA
-10
4...20 mA
-20
20...4 mA
• •
-30
0...10 V
• -40
10...0 V
• -50
0...5 V
• • -100 -148
5...0 V
• • • -150 -238
OUT
32
14
-4
-22
-40
-58
5
