MINI MCR-SL-PT100-UI ...
Spannungsversorgung
Schließen Sie niemals die Versorgungs-
spannung direkt an den Tragschienen-
Busverbinder an!
Die Ausspeisung von Energie aus dem
Tragschienen-Busverbinder oder einzel-
ner MINI Analog-Module ist nicht erlaubt!
Einspeisung über das MINI Analog-Modul
Bei einer Gesamtstromaufnahme der angereihten
MINI Analog-Module bis 400 mA kann die Einspei-
sung direkt an den Anschlussklemmen eines
MINI Analog-Modules erfolgen. Wir empfehlen, eine
400 mA-Sicherung vorzuschalten.
Einspeisung mittels Einspeiseklemme
Die konturgleiche Einspeiseklemme
MINI MCR-SL-PTB (Art.-Nr.: 28 64 13 4), bzw.
MINI MCR-SL-PTB-SP (Art.-Nr.: 28 64 14 7) wird zur
Einspeisung der Versorgungsspannung auf den Trag-
schienen-Busverbinder eingesetzt. Wir empfehlen,
eine 2 A-Sicherung vorzuschalten.
Einspeisung mittels Systemstromversorgung
Die Systemstromversorgung MINI-SYS-PS-...
(Art.-Nr. 28 66 98 3) mit 1,5 A-Ausgangsstrom kontak-
tiert den Tragschienen-Busverbinder mit der Versor-
gungsspannung und ermöglicht damit die Versorgung
von mehreren MINI Analog-Modulen aus dem Netz.
4
Anschlusstechnik

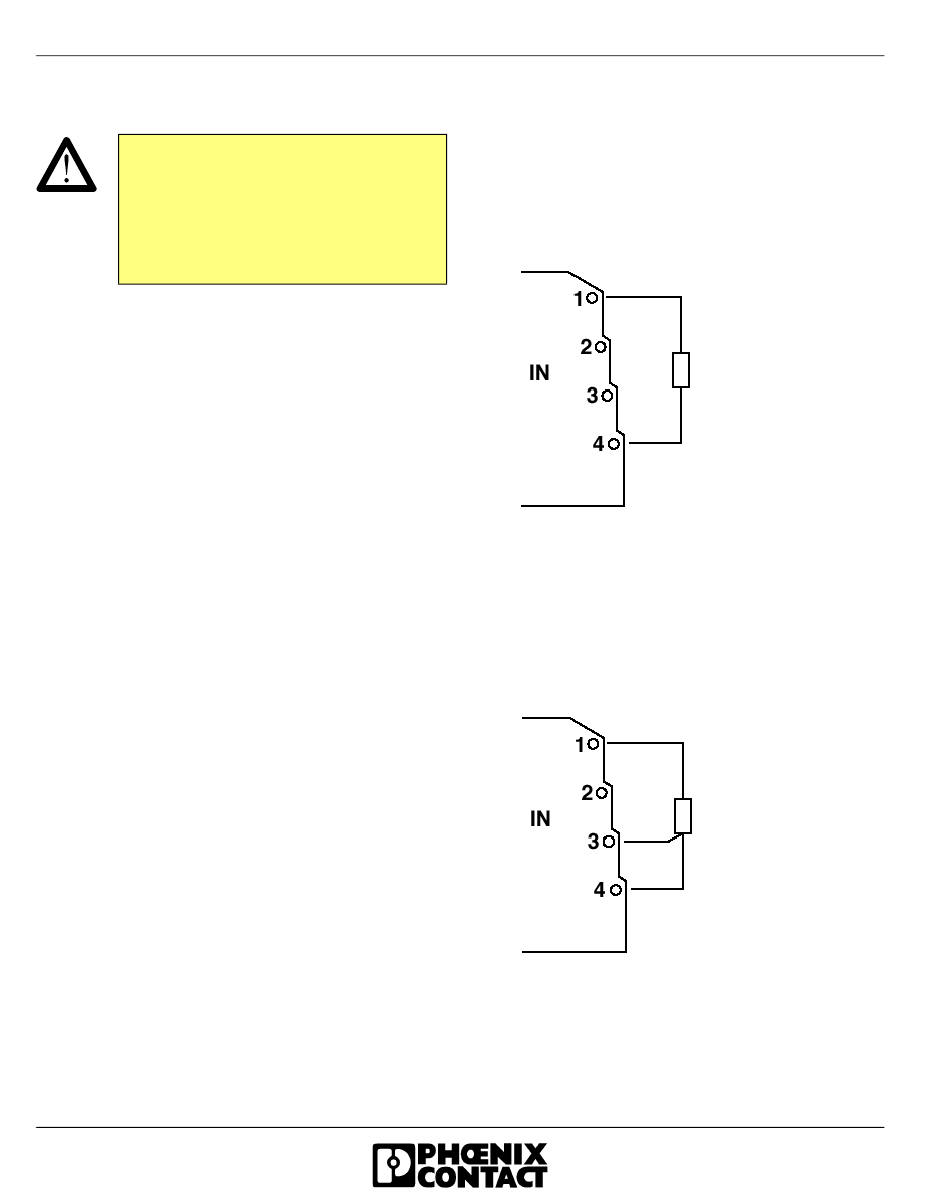

2-Leiter-Anschlusstechnik (Bild 6)
–
Für kurze Entfernungen (< 10 m)
–
Die Leitungswiderstände RL1 und RL2 gehen di-
rekt in das Messergebnis ein und verfälschen es
entsprechend.
Bild 6
2-Leiter-Anschlusstechnik
3-Leiter-Anschlusstechnik (Bild 7)
–
Für lange Entfernungen zwischen PT100-Sensor
und MINI Analog-Modul
–
Zur Kompensation der Zuleitungswiderstände ist
es erforderlich, dass alle Leitungswiderstände
exakt gleiche Werte besitzen (RL1 = RL2 = RL3).
Bild 7
3-Leiter-Anschlusstechnik
10194900
