MINI MCR-SL-PT100-UI ...
Schraubanschluss
Bild 2
MINI MCR-SL-PT100-UI
MINI MCR-SL-PT100-UI-NC
Installation
Die Installation und Inbetriebnahme darf
nur von entsprechend qualifiziertem
Fachpersonal durchgeführt werden. Da-
bei sind die jeweiligen landesspezifischen
Vorschriften (z. B. VDE, DIN) einzuhalten.

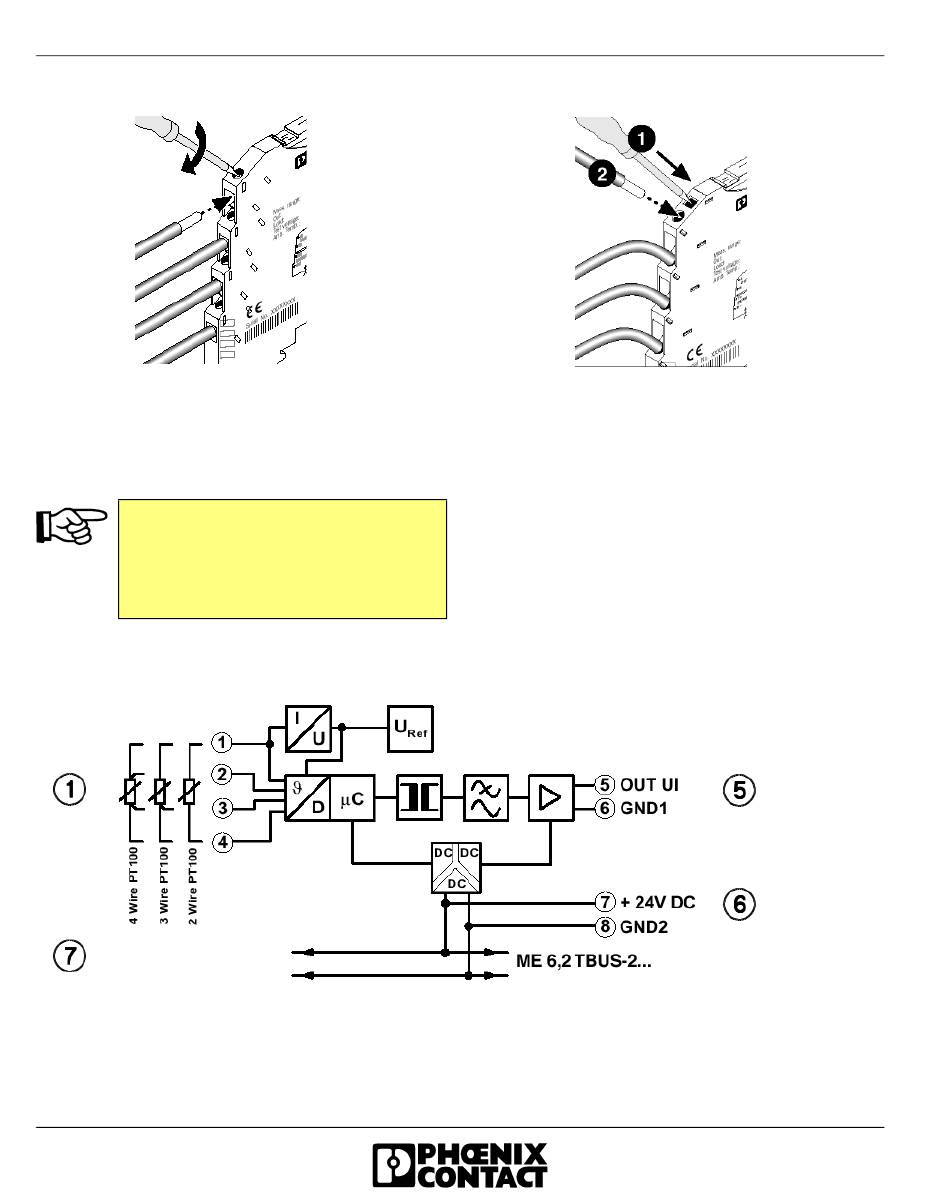

Die Belegung der Anschlussklemmen zeigt Bild 4.
Blockschaltbild
Bild 4
Blockschaltbild
Das MINI Analog-Modul ist auf alle 35-mm-Tragschie-
nen nach EN 60715 aufrastbar.
2
Zugfederanschluss
Bild 3
MINI MCR-SL-PT100-UI-SP
MINI MCR-SL-PT100-UI-SP-NC
10194900
