Introduktion

Komponent-
liste
(Fig. 1)
Alle forbindelser skal være
på plads, før strømmen
til installationen slås til.
Ændringer af lednings-
føringen er forbudt, mens
strømmen er slået til.

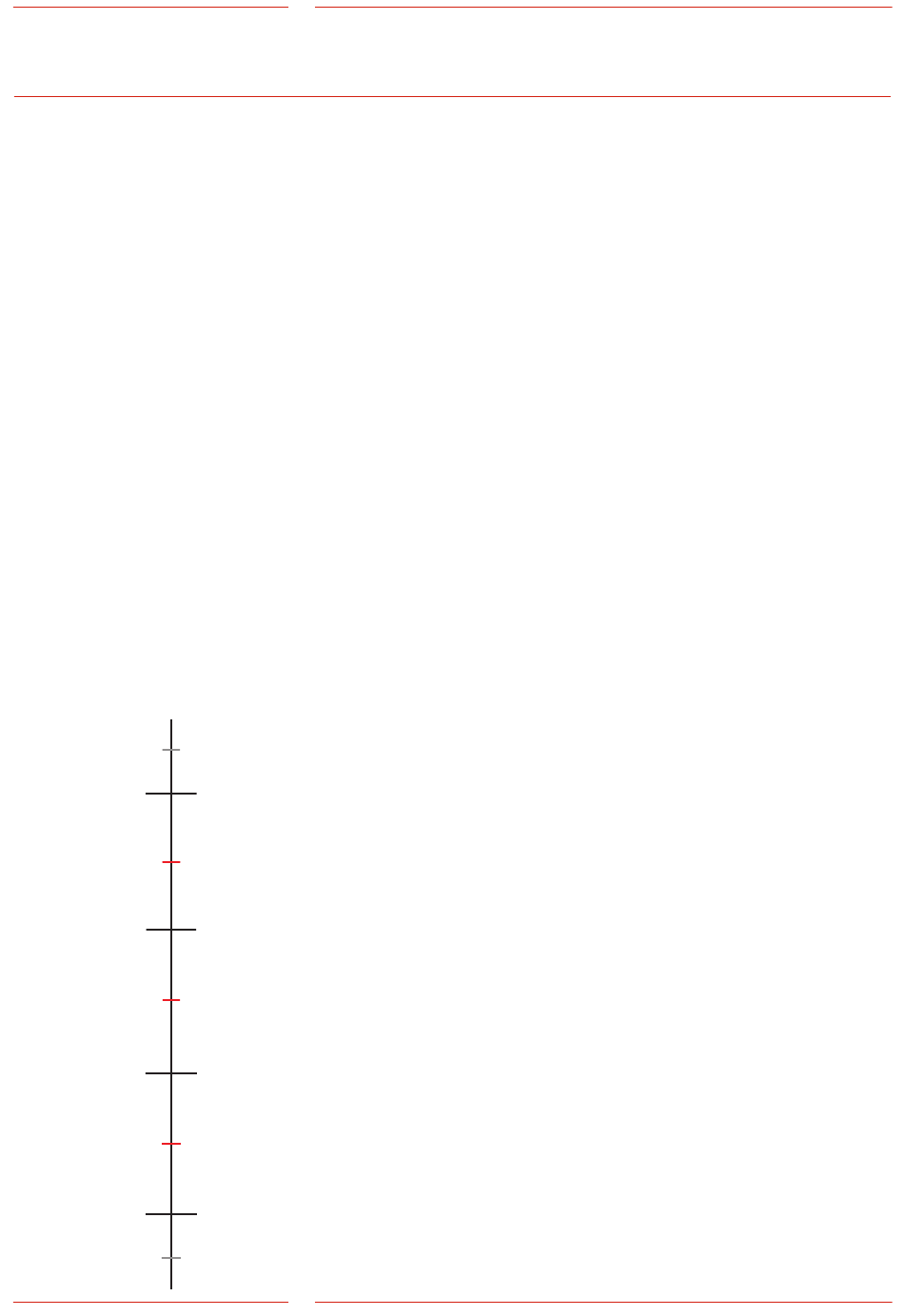

Koder
Etagepositioner
Ændringspunkter
Endegrænser
9124
Etage 4
9000
7500
Etage 3
6000
4500
Etage 2
3000
1500
Etage 1
0
-124
Dansk
Komponentliste Fig 1
1.
Tilkobling til indgange og strøm.
2.
DIL-switch - Vælg inputspolaritet. Off = 24 V indgangssignal.
On = 0 V indgangssignal.
3. OP (Op - Bruges til konfiguration).
4. DN (Ned - Brug til konfiguration).
5.
Rs232 pc-forbindelse (bruges til konfiguration og firmwareop-
dateringer med SafeLine Pro).
6. Højttalerlydstyrke. Drej mod højre for at øge lydstyrken.
7. Tilslutning til højttaler.
8.
DIL-switch - Intern termineringsmodstand 120Ω On/Off.
9.
Etagezonepolaritet. Som standard indstillet på +24 V.
10. Etagezoneudgang og BUS-stik.
Signaler
Indkodere med NPN (jord) eller PNP (høj) udgange vælges på
indkoderkortet, hvor pull-up/down modstande også findes.
Signalerne A og B er 90° faseforskudte.
Passende opløsning: < 3000 impulser/sekund.
Kabinehastighed med standardindstilling: < 2,4 m/s.
Signalamplitude: 24 VDC reguleret påkrævet.
Signalkablerne bør ikke sættes sammen med højspændingskabler
og de skal være så korte som muligt (< 5 m).
Når du bruger en anden indkoder, skriv
opløsning kan konfigureres i SafeLine Pro.
Standardindstillinger: 100 impulser/omdrejning => 1240 impul-
ser/m med hjul med 92 mm omkreds.
Funktioner
Maks. 16 etager ved brug af indkoder. Hvis flere, skal referenceind-
gange anvendes.
Referenceposition (0-point): Stueetage De andre etager får refe-
rencepositionen plus afstanden, givet i impulser, som position.
Gulvzoner opnås automatisk.
9 FD4 v.3.2.0 INT
