Johdanto

Komponenttilu-
ettelo
(Fig. 1)
Kaikkien liitäntöjen on
oltava paikoillaan, ennen
kuin laitteiston virta kytke-
tään päälle. Johdotukseen
ei saa tehdä muutoksia
laitteiston virran ollessa
kytkettynä.

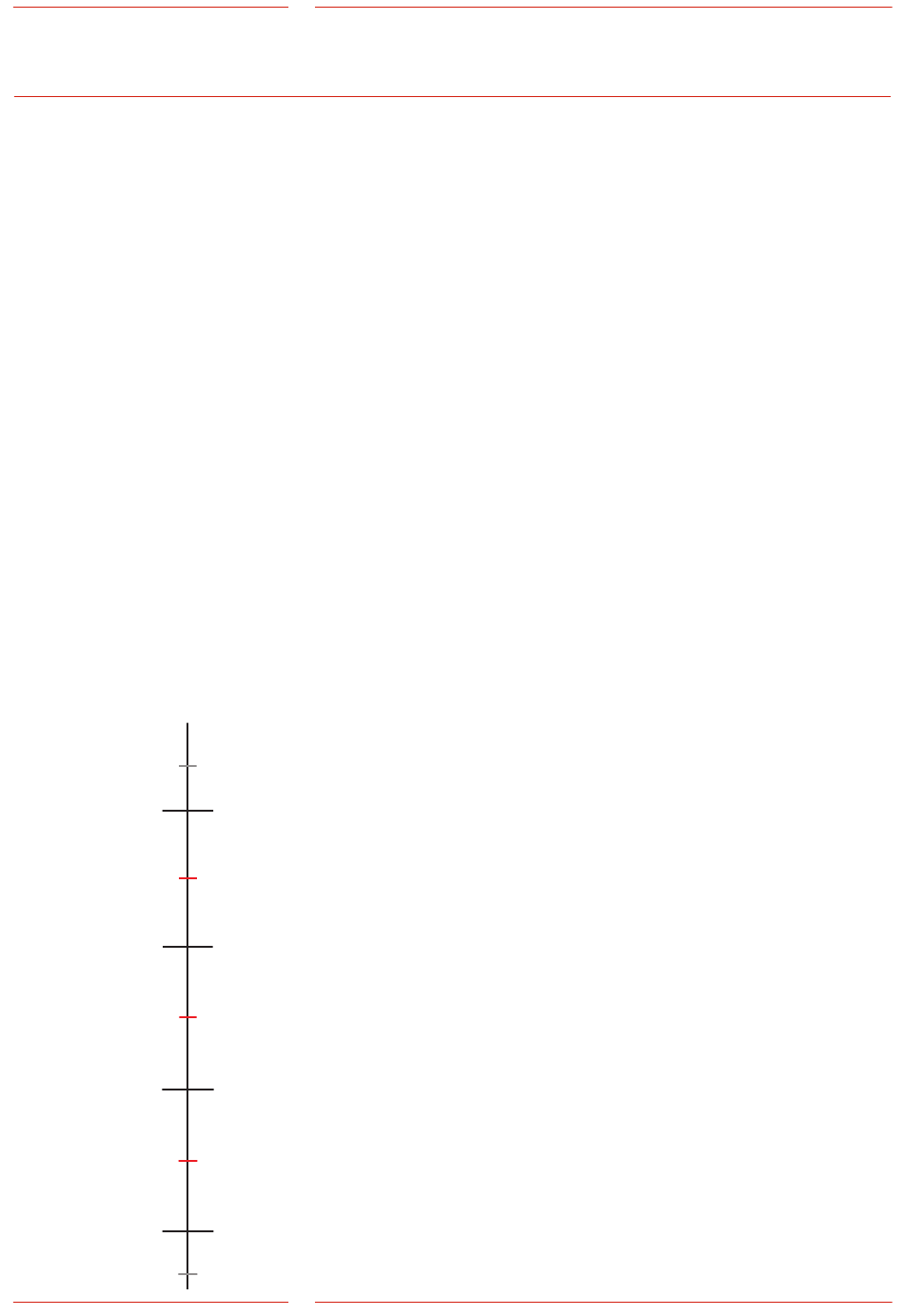

Enkooderi
Kerrossijainnit
Siirtymäpisteet
Päätyrajat
9124
9000
Kerros 4
7500
Kerros 3
6000
4500
Kerros 2
3000
1500
Kerros 1
0
-124
Suomi
Komponenttiluettelo Fig 1
1.
Tulojen ja virran liitinkappale.
2.
DIL-kytkin - Valitse tulon napaisuus. Off = 24 V:n tulosignaali.
On = 0 V:n tulosignaali.
3.
UP (Ylös - Käytetään määritykseen).
4.
DN (Alas - Käytetään määritykseen).
5.
Rs232-tietokoneliitäntä (käytetään määritykseen ja laiteohjel-
miston päivityksissä).
6.
Kaiuttimen äänenvoimakkuus. Lisää äänenvoimakkuutta
kiertämällä oikealle.
7. Kaiuttimen liitäntä.
8. DIL-kytkin - Sisäinen päätevastus 120 Ω On/Off.
9. Kerrosvyöhykkeen napaisuus. Oletuksena +24 V.
10.
Kerrosvyöhykkeen lähtö ja BUS-liitäntä.
Signaalit
Enkooderit, joissa on NPN- (maatto) tai PNP (korkea) -lähdöt,
valitaan enkooderikortilta, jossa myös ylös-/alasvetovastukset
sijaitsevat.
A- ja B-signaalit noudattavat 90 asteen vaihesiirtymää.
Sopiva resoluutio: < 3 000 pulssia sekunnissa.
Korin nopeus oletusasetuksella: < 2,4 m/s.
Signaalin amplitudi: vaaditaan vakavoitu 24 VDC.
Signaalikaapeleita ei saa johdattaa korkeajännitekaapeleiden
kyljessä, ja niiden tulee olla mahdollisimman lyhyitä (< 5 m).
Käytettäessä toisentyyppistä enkooderia
resoluutio voidaan määrittää SafeLine Prossa.
Oletusasetukset: 100 pulssia/kierros => 1 240 pulssia/m ympäry-
smitaltaan 92 mm:n pyörällä.
Toiminnot
Enintään 16 kerrosta käytettäessä enkooderia. Jos kerroksia on
enemmän, on käytettävä referenssituloja.
Viitesijainti (0-kohta): Pohjakerros. Muut kerrokset annetaan etäi-
syyden viitesijainnista ilmaisevina pulsseina.
Kerrosvyöhykkeet saadaan automaattisesti.
