Innledning
Komponent-
liste
(Fig. 1)
Alle tilkoblinger må utføres
før installasjonen slås på.
Det er ikke tillatt å utføre
endringer i kablingen når
installasjonen er slått på.

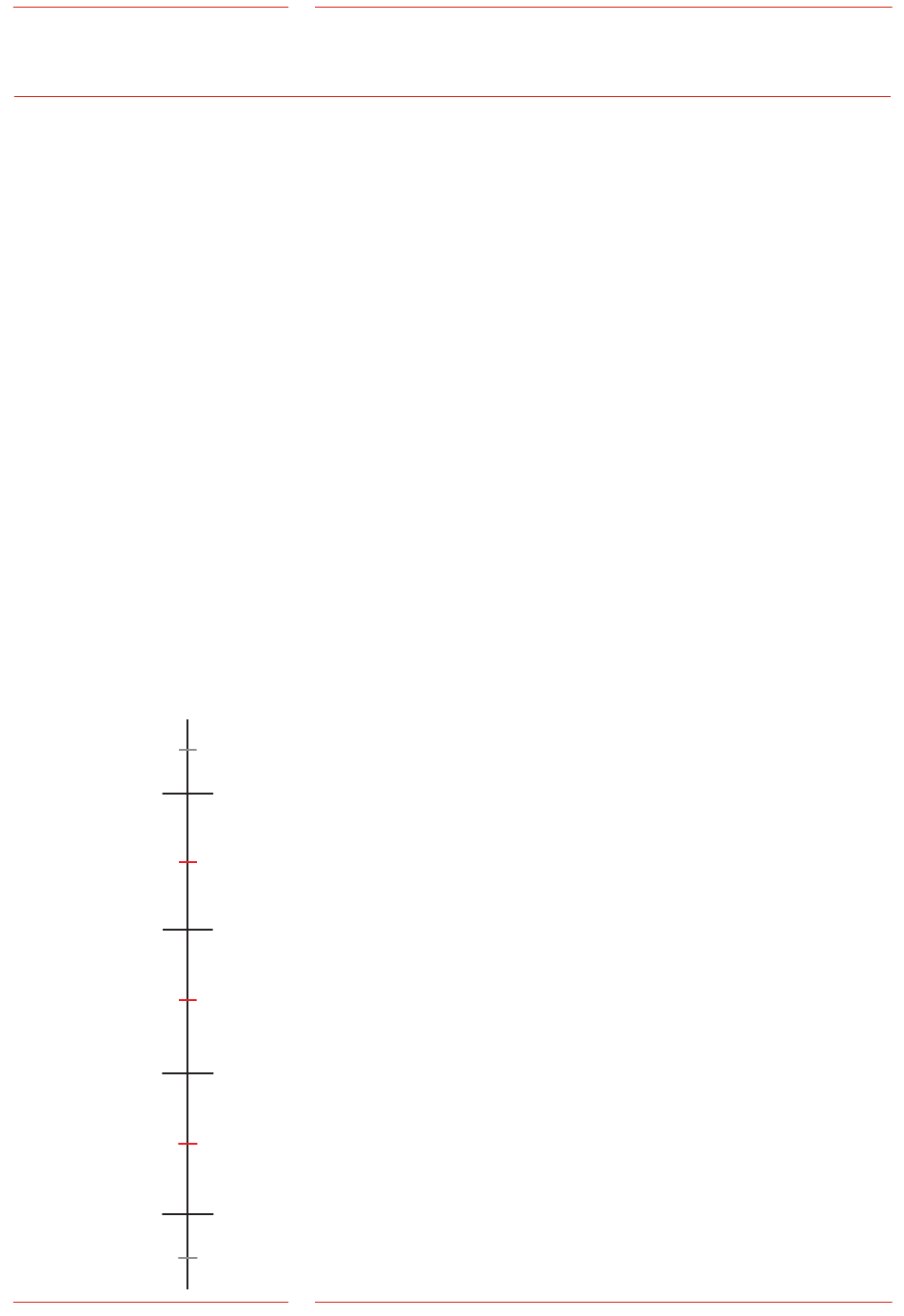

Kodeverk
Etasjeposisjoner
Endringspunkter
Endegrenser
9124
Etasje 4
9000
7500
Etasje 3
6000
4500
Etasje 2
3000
1500
Etasje 1
0
-124
Norsk
Komponentliste, Fig 1
1. Tilkopling for inngangsdata og strømforsyning.
2. DIL-bryter – velg inngangspolaritet. Av = 24 V inngangssignal.
På = 0 V inngangssignal.
3.
UP (opp – brukes til konfigurasjon).
4. DN (ned – brukes til konfigurasjon).
5. Rs232 PC-tilkobling (brukes til konfigurasjon og fastvareoppda-
tering med SafeLine Pro).
6.
Høyttalervolum. Vri mot høyre for å øke volumet.
7.
Tilkopling for høyttaler.
8. DIL-bryter – intern termineringsmotstand 120 Ω på/av.
9. Etasjesonepolaritet. Satt til +24 V som standard.
10. Etasjesoneutgang og BUSS-tilkobling.
Signaler
Kodeverk med NPN- (jord) eller PNP-utganger (høy) velges på
hovedkortet, hvor også sluttmotstandene/pull-down-motstandene
befinner seg.
Signaler, A og B er faseforskjøvet 90°.
Egnet oppløsning: < 3000 pulser/sekund.
Heisstolhastighet med standardinnstilling: < 2,4 m/s.
Signalamplitude: Krever 24 V DC regulert.
Signalkablene skal ikke legges sammen med kabler med høy
spenning, og de skal være så korte som mulig (< 5 m).
Når det brukes et annet kodeverk, kan
oppløsningen konfigureres i SafeLine Pro.
Standardinnstillinger: 100 pulser/omdreining => 1240 pulser/m
med hjul som er 92 mm i diameter.
Funksjoner
Maks. 16 etasjer når kodeverket brukes. Hvis det er flere, må det
brukes referanseinnganger.
Referanseposisjon (0-punkt): Nederste etasje. De andre etasjene
får referanseposisjonen pluss avstanden, gitt i pulser, som posisjon.
Etasjesoner hentes automatisk.
