Introduktion
Komponent-
lista
(Fig. 1)
OBS! Alla anslutningar
måste vara kopplade vid
uppstart. Ändringar av
kopplingen på en strömsatt
installation är inte tillåtet.

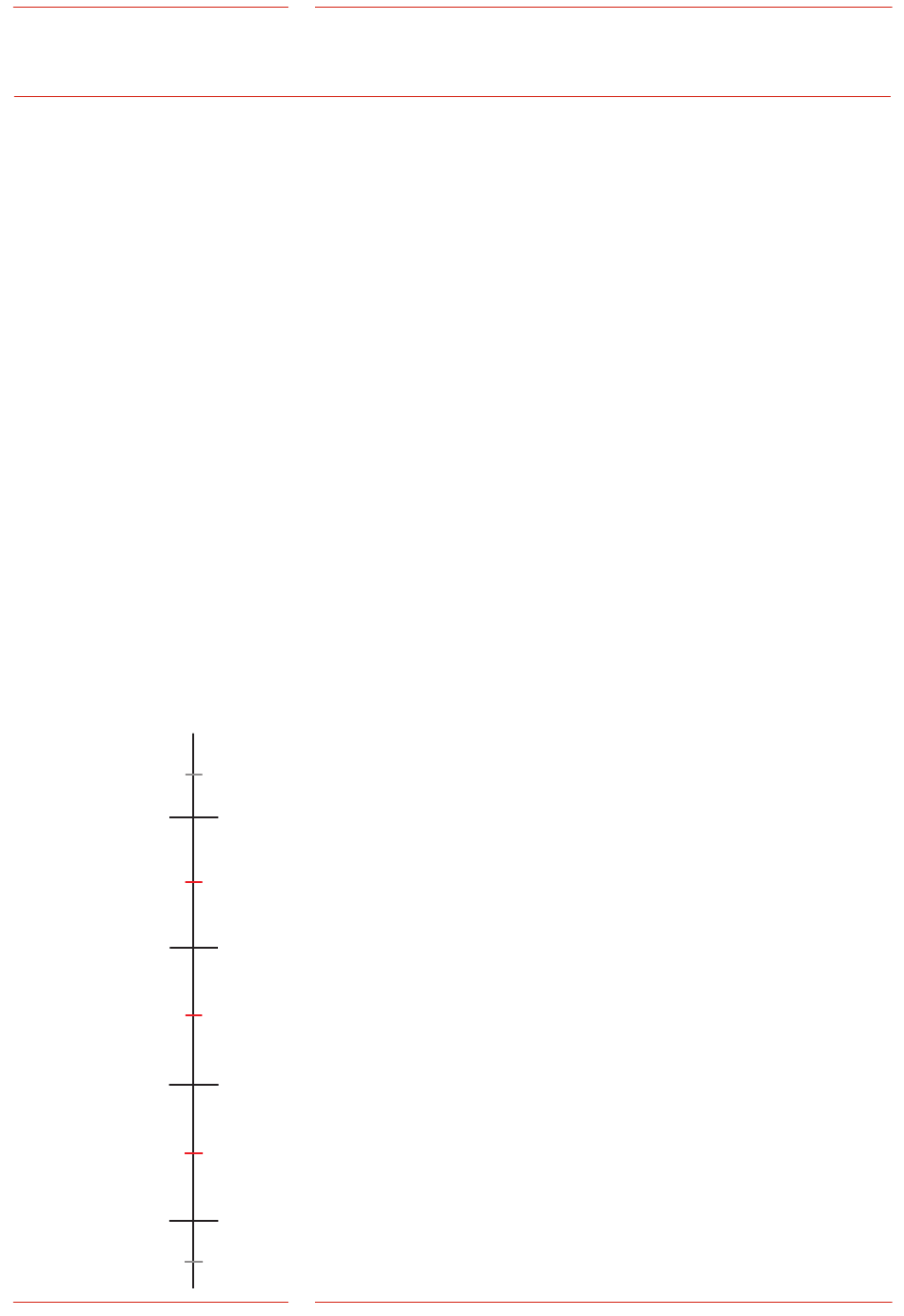

Pulsgivare
Våningspositioner
Växlingspunkter
Ändgränser
9124
Våning 4
9000
7500
Våning 3
6000
4500
3000
Våning 2
1500
Våning 1
0
-124
Svenska
Komponentlista, Fig 1
1.
Terminal för ingångar och matningspänning
2.
DIL-switch - Val av ingångspolaritet.
Off = 24V ingångssignal. On = 0V ingångssignal.
3. UP (Upp - Använd vid konfigurering).
4.
DN (Ned - Använd vid konfigurering).
5.
RS 232 PC-anslutning (används vid konfigurering och mjuk v aru-
uppdateringar med SafeLine Pro.
6. Högtalarvolym - Vrid medsols för att öka volymen.
7.
Anslutning för högtalaren.
8.
DIL-switch för busterminering - 120Ω On/Off.
9.
Floorzone polaritet.
10. Floorzoneutgång och BUS-anslutning.
Signaler
Pulsgivare med NPN (jord) eller PNP (hög) utgångar, väljs på puls-
givarkortet, där även pull-up-/down-motstånd finns.
Signaler, A och B är 90° fasvända.
Lämplig upplösning: < 3000 puls/sekund.
Korgens hastighet vid standardinställning: < 2.4m/s.
Signalamplitud: 24VDC spännings reglerad.
Signalkablarna bör inte monteras i närheten av högspännings-
kablar. Håll kablarnas längd så kort som möjligt (< 5m).
Om annan pulsgivartyp används kan upplösningen ändras med
SafeLine Pro.
Standardinställning: 100 pulser/varv => 1240 pulser/m med 92mm
omkrets på hjulet.
Funktioner
Max 16 våningar om pulsgivare används. Om fler våningar behövs
så måste referensingångar användas.
Referensposition (0-punkt): Bottenvåning. Övriga våningar blir till-
delade referensvåningens position plus avståndet (räknat i pulser)
som position.
Floorzones tilldelas automatiskt.
