8
2.0
4.0

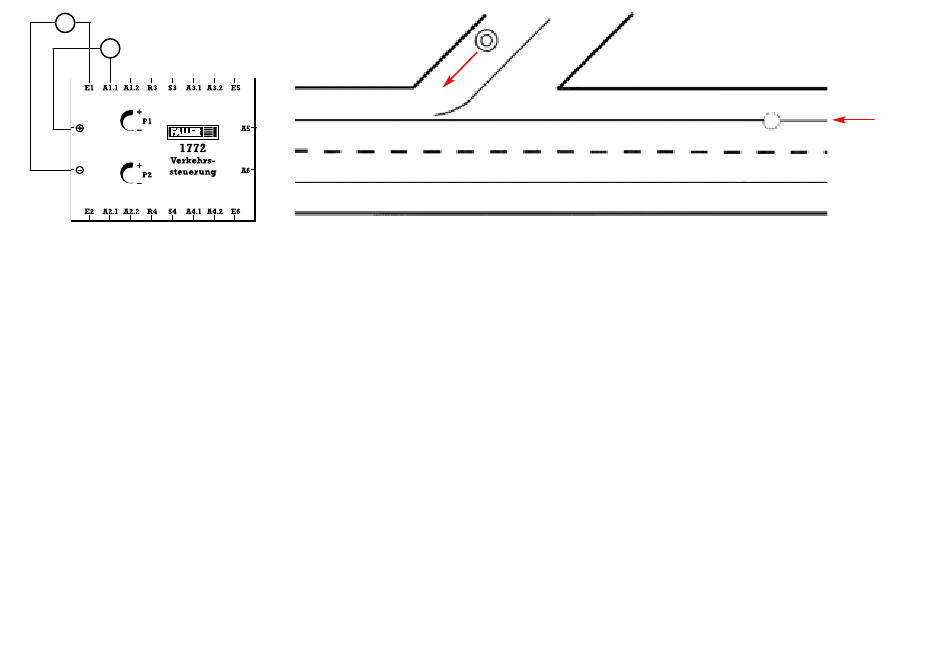

Funktionsschema von "Vorfahrt gewähren"
Die Stoppstelle 4.0 in der Seitenstraße steht so lange auf "freie Fahrt", bis ein Fahrzeug auf der Vorfahrtsstraße über den Sensor 2.0 fährt.
Dadurch wird die Stoppstelle 4.0 für eine eingestellte Zeit auf "Stopp" geschaltet (regelbar an P1 mit beiliegendem Schraubenzieher).
Die nachfolgenden Fahrzeuge auf der Vorfahrtsstraße starten die eingestellte Wartezeit immer wieder von neuem.
Function diagram "observe right of way"
The stopping place 4.0 in the side road will remain in the "clear road" condition until a vehicle passes sensor 2.0 on the priority road.
This switches stopping place 4.0 to "stop" for a set period of time (to be varied at P1 with the accompanying screwdriver).
The vehicles which follow on the priority road will restart the set waiting time again and again.
Schéma fonctionnel de << priorité de passage >>
Le point d'arrêt 4.0 dans la rue latérale se trouve aussi longtemps sur << voie libre >> jusqu'à ce qu'un véhicule traverse le palpeur 2.0 sur la
rue prioritaire. Le point d'arrêt 4.0 commute alors sur << arrêt >> pendant une durée préréglée (réglable sur P1 avec le tournevis joint).
Les véhicules suivants sur la rue prioritaire redémarre à chaque fois de nouveau la durée d'attente réglée.
Functieschema van "voorang geven"
De stopplaats 4.0 in de zijweg staat zo lang op "doorrijden" totdat een voertuig op de voorrangsweg over de sensor 2.0 rijdt.
Daardoor wordt de stopplaats 4.0 gedurende de ingestelde tijd op "stop" geschakeld (regelbaar bij P1 met de meegeleverde schroevendraaier).
De volgende voertuigen op de voorrangsweg starten de ingestelde wachtijd steeds opnieuw.
Seitenstraße
4.0
Side road
Rue latérale
zijweg
Vorfahrtsstraße
Priority road
Rue prioritaire
voorrangsweg
2.0
