Einbau der Sensorgehäuse
An den vorgesehenen Stellen ein Loch mit 10 mm Durchmesser bohren (siehe Abb. A) und die Ränder mit Schleifpapier etwas anphasen.
Verwenden Sie beim Einbau zuerst die Montageattrappen (siehe Abb. B), welche nach der Fahrbahnfertigstellung durch die vormontierten
Sensorgehäuse (siehe Abb. C) ersetzt werden. Zum Einbau der Sensorgehäuse 2.2 und 2.3 muß der Fahrdraht unterbrochen werden.
Achten Sie darauf, daß die Fahrdrahtenden bis unmittelbar an den Rand der Montageattrappe ragen (siehe Abb. B). Montageattrappe
einspachteln. Die Oberfläche der Montageattrappe (bzw. des Sensorgehäuses) muß nach dem Einbau absolut plan mit der Fahrbahn sein,
da sie weder überspachtelt werden darf, noch überstrichen werden sollte. Deshalb hat das Sensorgehäuse das Aussehen eines
Abwasserschachtdeckels.
Zum Einspachteln der Montageattrappen keine lösungsmittelhaltige Spachtelmasse verwenden !
Es empfiehlt sich FALLER Art. Nr. 500 oder 654 zu verwenden.
Nach Fertigstellung der Fahrbahn mit einem Schraubenzieher (nicht den beigefügten Kunststoffschraubenzieher verwenden!) die
Montageatrappen durch drehen lösen und herausnehmen. Erst jetzt werden die Sensorgehäuse in die Fahrbahn eingebaut und vorsichtig mit
Sekundenkleber (FALLER EXPERT rapid Art. Nr. 491 verwenden) fixiert.
Mounting of sensor casings
Drill a hole with a diameter of 10 mm at the envisaged spots (see Fig. A) and chamfer the rims slightly with abrasive paper. For mounting,
first use the mounting dummies (see Fig. B) which will be replaced by the pre-assembled sensor casings (see Fig. C) once the roadway is
finished. Interrupt the contact wire for mounting the sensor casings 2.2 and 2.3. See to it that the contact wire ends extend directly up to the
rim of the mounting dummy (see Fig. B). Grout in mounting dummy. After mounting, the surface of the mounting dummy (or sensor casing)
must be absolutely flush with the roadway, as it must not be grouted over and should not be painted over. Therefore, the sensor casing has
the appearance of a sewage manhole cover.
Do not use any solvent-containing knifing filler for grouting in the mounting dummies. We recommend FALLER Art. No. 500 or No. 654.
After completion of the roadway, use a screwdriver (but do not use the accompanying plastic screwdriver) for undoing and removing the
mounting dummies by turning. Not until now can you mount the sensor casings in the roadway and cautiously locate them with split-second
cement (FALLER EXPERT rapid Art. No. 491).

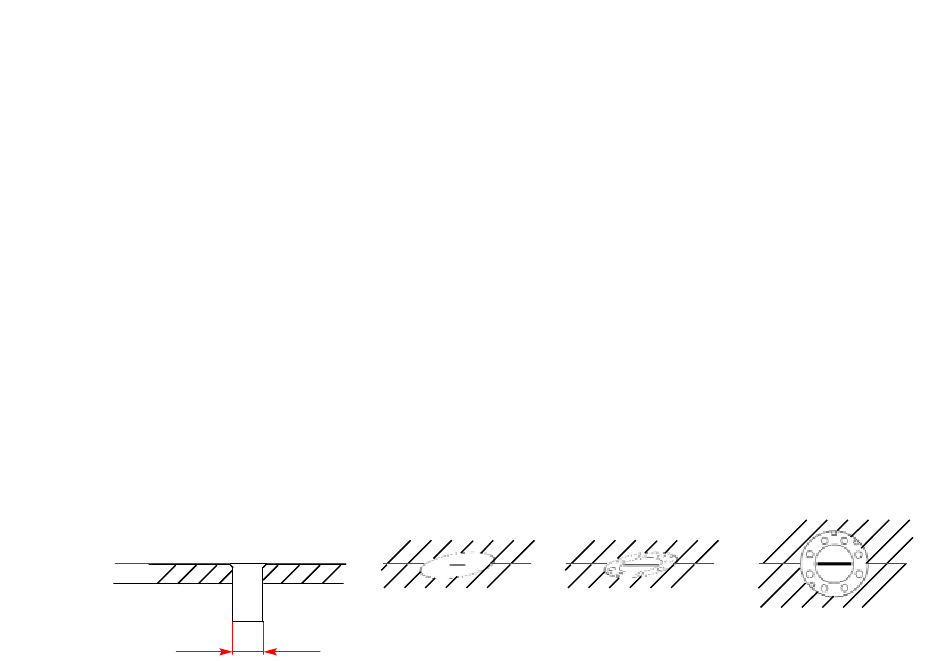

Fahrdraht
Contact wire
Modellanlage
Model
A
Montageattrappe
10 mm
Mounting dummy
B
Sensorgehäuse
Sensor casing
C
Sensorgehäuse
Sensor casing
