Informationen über die Position der Steckplätze finden Sie im Abschnitt „DIMM-Steckplatzpositionen"
(DIMM-Steckplatzpositionen auf Seite
Diese mehrkanalige Architektur sorgt für eine Leistungsverbesserung im Advanced ECC-Modus.
Diese Architektur unterstützt außerdem den „Online Spare Memory"-Modus.
Die DIMM-Steckplätze in diesem Server werden nach Nummer und nach Buchstabe identifiziert. Die
Buchstaben kennzeichnen die Bestückungsreihenfolge. Die Steckplatznummern geben die ID des
DIMM-Steckplatzes beim Ersatzspeicher-Austausch an.
Ein-, zwei- und vierreihige DIMMs
Für ein besseres Verständnis und korrektes Konfigurieren der Speicherschutzmodi
ist es hilfreich, sich mit ein-, zwei- und vierreihigen DIMMs zu befassen. Einige DIMM-
Konfigurationsvoraussetzungen beruhen auf dieser Unterscheidung.
Ein einreihiges DIMM besitzt einen Satz von Speicherchips, auf den beim Schreiben in den oder
Lesen aus dem Speicher zugegriffen wird. Ein zweireihiges DIMM ist mit zwei einreihigen DIMMs auf
dem gleichen Modul zu vergleichen, wobei nur jeweils eine Reihe zugänglich ist. Ein vierreihiges
DIMM ist im Prinzip mit zwei zweireihigen DIMMs auf dem gleichen Modul zu vergleichen. Es ist nur
jeweils eine Reihe zugänglich. Das Speicher-Steuersubsystem des Server Blade wählt beim
Schreiben zum oder Lesen aus dem DIMM die richtige Reihe aus.
Zwei- und vierreihige DIMMs bieten die größte Kapazität mit der bestehenden Speichertechnologie.
Unterstützt die aktuelle DRAM-Technologie beispielsweise einreihige 8-GB-DIMMs, bietet ein
zweireihiges DIMM eine Kapazität von 16GB und ein vierreihiges DIMM eine Kapazität von 32GB.
LRDIMMs werden wie zwei- oder vierreihige DIMMs behandelt. Es gibt zwei oder vier DRAM-Reihen
auf dem DIMM, doch der LRDIMM-Puffer schafft eine Abstraktion, durch die das DIMM dem System
immer als zweireihiges DIMM angezeigt wird. Zur Ermöglichung eines schnelleren Betriebs isoliert
der LRDIMM-Puffer die elektrische Belastung des DRAM vom System. Dies ermöglicht eine höhere
Speicher-Betriebsgeschwindigkeit im Vergleich zu vierreihigen RDIMMs.
DIMM-Identifizierung

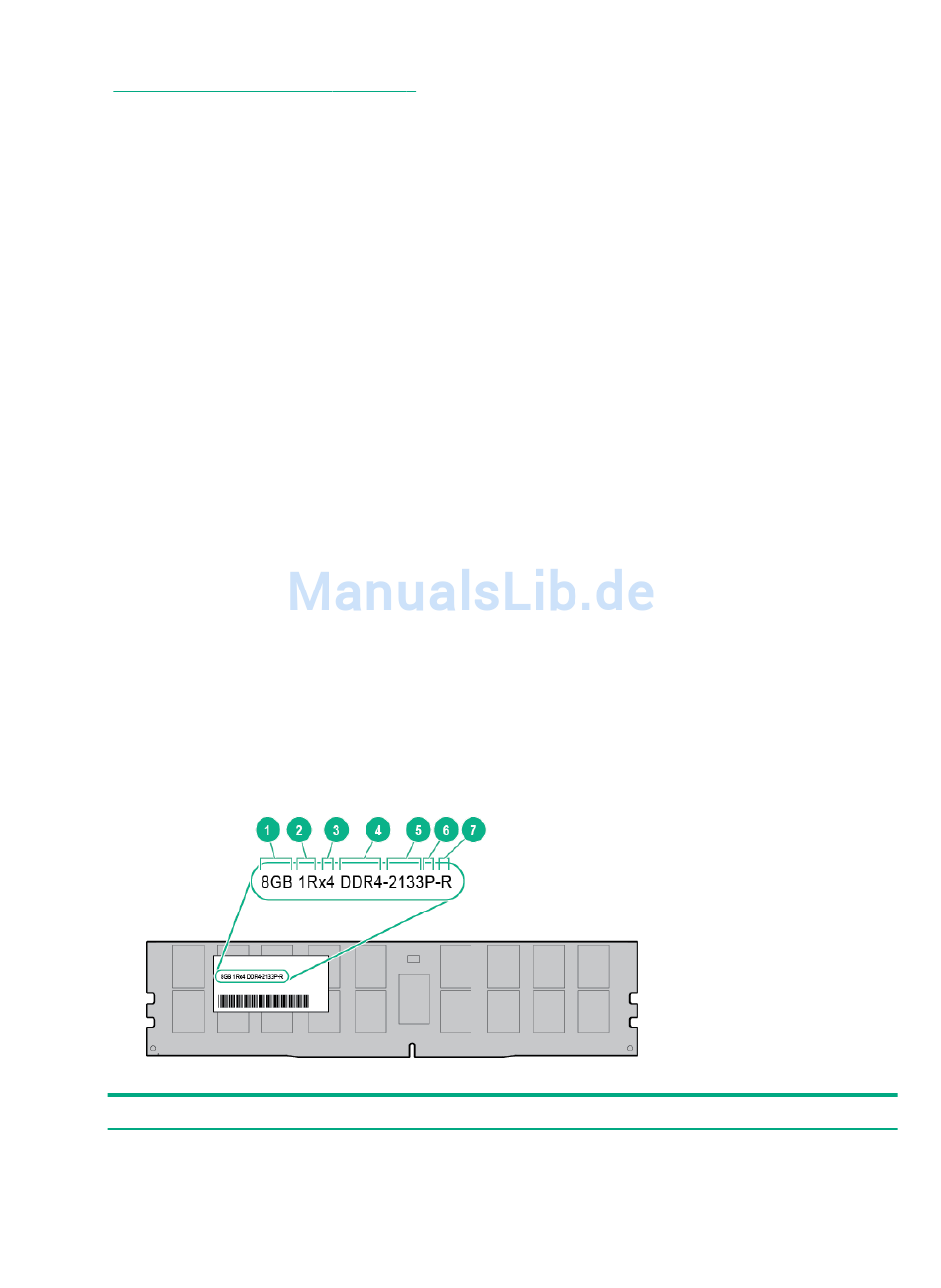

Halten Sie sich zum Bestimmen der DIMM-Eigenschaften an das angebrachte Etikett und die
folgende Abbildung und Tabelle.
Nr.
1
58
Kapitel 4 Installation der Hardwareoptionen
9).
Beschreibung
Kapazität
Definition
8 GB
16 GB
