4.

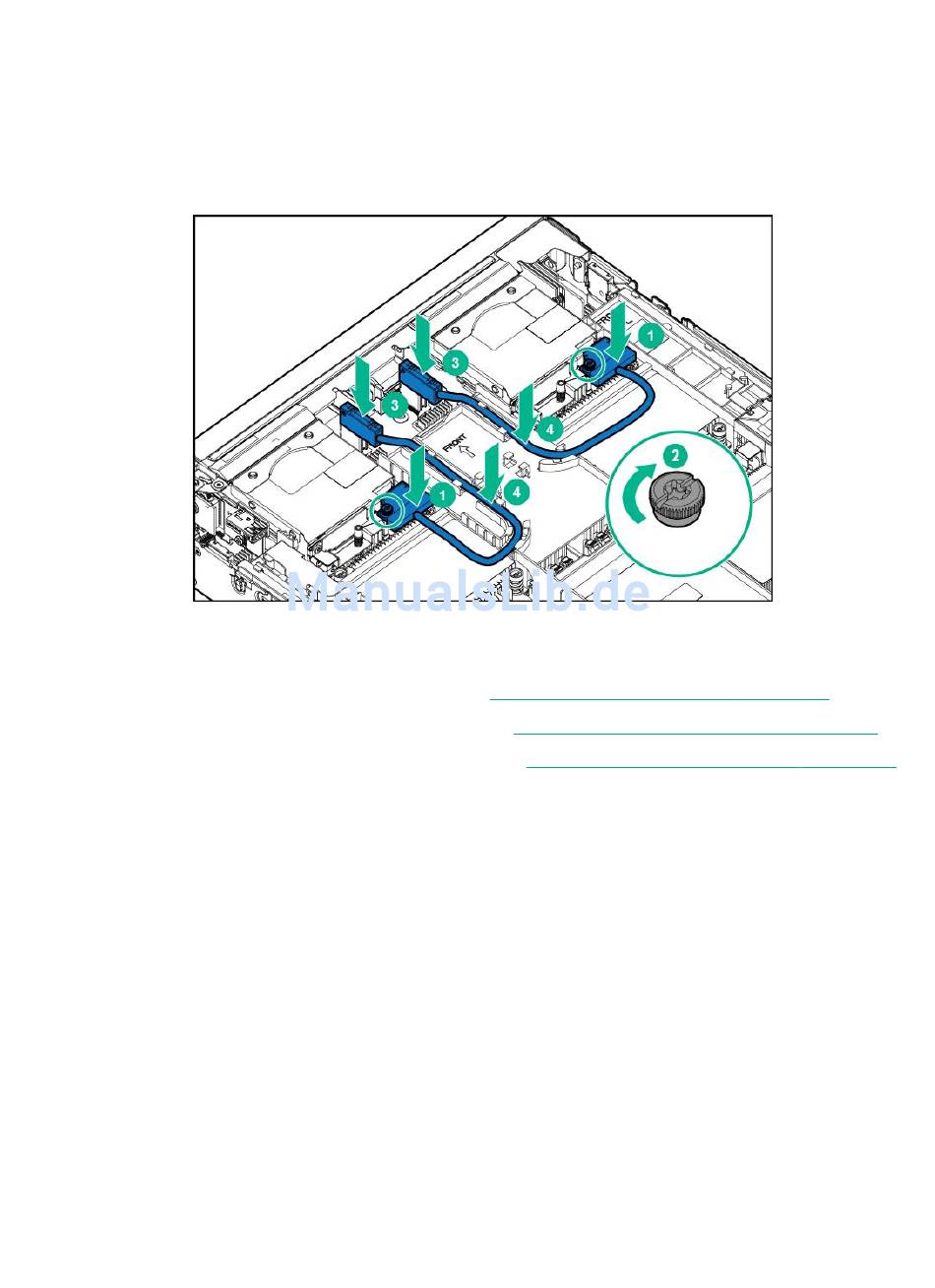

Installieren Sie die SATA-Direktverbindungskabel.
a.
Schließen Sie das SATA-Direktverbindungskabel an die Laufwerkskäfig-Backplane an.
b.
Sichern Sie die unverlierbare Schraube.
c.
Schließen Sie das andere Ende des Kabels an die Systemplatine an.
d.
Verlegen Sie das Kabel, und sichern Sie es am mittleren DIMM-Luftleitblech.
Entfernen der Mezzanine-Baugruppe
1.
Schalten Sie den Server Blade aus (siehe
2.
Nehmen Sie den Server Blade heraus (siehe
3.
Nehmen Sie die Zugangsabdeckung ab (siehe
4.
Entfernen Sie die Mezzanine-Baugruppe.
a.
Drücken Sie die Raste am Entriegelungshebel.
b.
Öffnen Sie den Entriegelungshebel.
DEWW
Ausschalten des Server Blade auf Seite
Herausnehmen des Server Blade auf Seite
Entfernen der Zugangsabdeckung auf Seite
Entfernen der Mezzanine-Baugruppe
11).
12).
13).
