Lesen Sie die Montageanleitung genau durch ehe Sie den Ultrasieve montieren.Wenn Sie dann noch Fragen
haben rufen Sie ihren Fachhändler an.
Der UltraSieve kann auf zweierlei Weise montiert werden:
1. Gravity (Schwerkraft), Auf Wasserhöhe in direkter Verbindung mit den Bodenablauf oder Skimmer.
Achtung: Niemals das Sieb eingraben aber immer im Filterschacht montieren weil sonst der Druck von
aussen auf dem Gehäuse zu hoch ist.
2. Pumpengespeisst, plaziert über der Wasseroberfläche mit freien Auslauf.

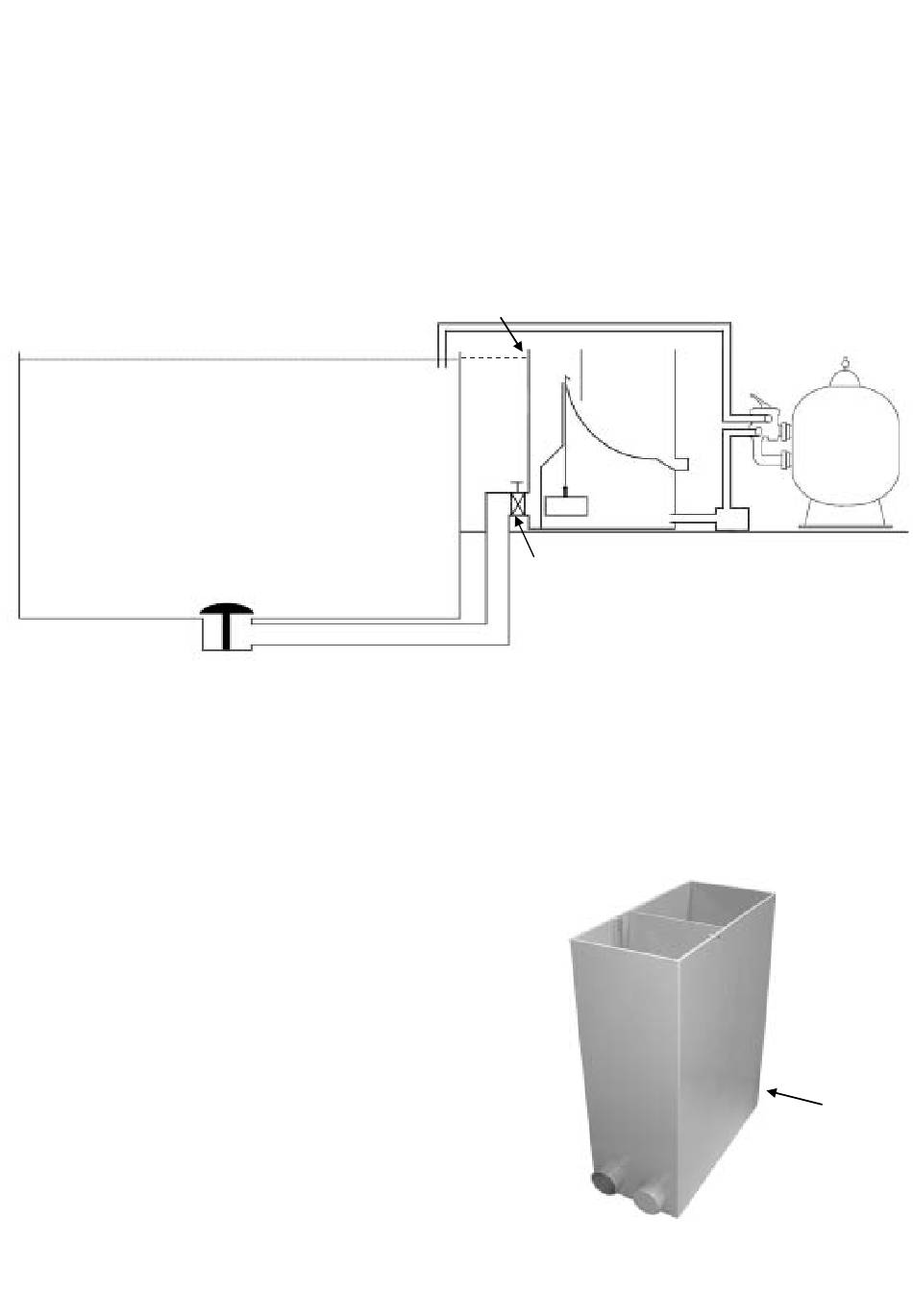

Als Beispiel eine Skizze wie man den Filter Aufstellt in Schwerkraft.
Bodenablauf
Sorgen Sie dafür das der UltraSieve waagerecht steht.
Der obere Rand vom UltraSieve soll 1 cm. über den maximalen Wasserstand stehen. Für den Anschluss vom
Bodenablauf brauchen Sie eine 110 mm Steckmuffe mit Gummidichting (erhältlich beim UltraSieve Händler).
Zwischen Bodenablauf und den UltraSieve kann man am besten einen Hahn montieren (Zugschieber oder
Kugelhahn) so das man den UltraSieve immer vom Teich trennen kann
Der 110 mm Anschluss vom Einlauf des UltraSieve kann man am besten mit 110 mm Anschluss mit Gummi-
abdichtung montieren, weil der UltraSieve aus Polypropylen gebaut ist und man PP nicht kleben kann.
Der UltraSieve ist Standard versehen von 2 Zuläufe 110 mm wovon einer noch dicht is.
Wenn Sie beide verwenden wollen brauchen Sie das Ende ab zu sägen.
Pumpe anschliessen
Die Lieferung enthält eine PVC Tankdurchführung 50/63mm.Die
wird montiert am Loch an der Unterseite des Ultrasieves. Die
Mutter und weißen Gleitring abdrehen von der Tankdurchführung.
Die Gummidichtung bleibt an der Außenseite des Tankes .Die
Tankdurchführung mit Gewinde durch das Loch und dann zuerst
der weiße Gleitring anbringen, dann die Mutter auf das Gewinde
drehen. Die Pumpe kann man jetzt anschließen an der
Tankverschraubung. Der maximaler Durchfluss beim UltraSieve
ist 20 m³ pro Stunde.
UltraSieve Montage
Wasserstand Teich
Teich
ACHTUNG: Der UltraSieve soll 1cm über den maximalen
Wasserstand vom Teich aufgestellt werden
Valterra Zugschieber zur Trennung
des UltraSieve vom Teich
110mm Einläufe
(Steckmuffe mit
Gummi-Dichtung)
2
Filter
Pumpe
Auslauf PVC
Tankanschluss
innen 50 mm
aussen 63 mm
