Inhaltszusammenfassung für AquaForte M30

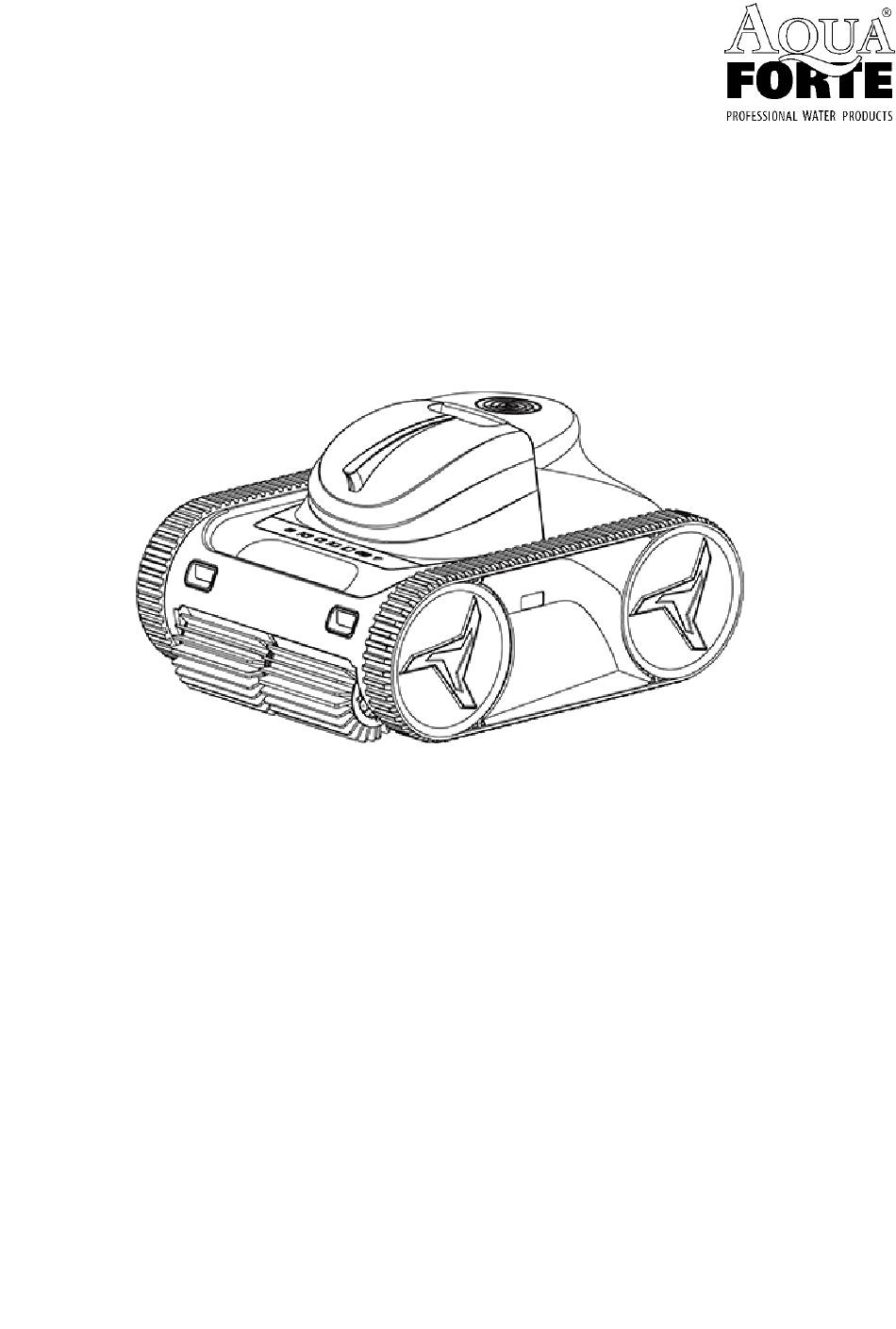

- Seite 20 AKKU POOL REINIGUNGSROBOTER BENUTZERHANDBUCH M30/45/60/80 VIELEN DANK FÜR DEN KAUF DES POOL REINIGUNGSROBOTERS X30/60/80. Bitte lesen Sie das Handbuch sorgfä ltig durch, bevor Installation oder Benutzung sorgfä ltig durch und bewahren Sie es für den spä teren Gebrauch auf.
-
Seite 21: So Erreichen Sie Die Effizienteste Reinigung
TIPPS So erreichen Sie die effizienteste Reinigung Platzieren Sie den Roboter in der Ecke des Schwimmbeckens, um den gesamten Bodenbereich schnell zu reinigen. So lassen Sie das Wasser aus dem Roboter ablaufen Stellen Sie den Roboter eine Weile auf den Rand des Schwimmbeckens und lassen Sie das Wasser ablaufen. -
Seite 22: So Öffnen Sie Den Filterkorb
So öffnen Sie den Filterkorb Um die Batterie zu schützen, sollte der Roboter alle 3 Monate vollständig aufgeladen und die Magnetkappe wieder aufgesetzt werden, wenn der Roboter länger als 14 Tage nicht benutzt wird. Laden Sie den Roboter nicht im Freien auf. Setzen Sie den Roboter nicht dauerhaft der Sonne aus. -
Seite 23: Allgemeine Warnhinweise
WARNUNGEN Diese Seite enthä lt Informationen, die Ihnen helfen sollen, den Roboter sicher zu betreiben und Gefahren sowie Schä den am Roboter oder an anderen Gegenständen zu vermeiden. ALLGEMEINE WARNHINWEISE • Lesen Sie die Anweisungen, bevor Sie den Roboter in Betrieb nehmen. •... - Seite 24 a. Stellen Sie sicher, dass der Roboter vor der Lagerung vollständig trocken ist. Dies verhindert eine Beschädigung der Motorbox oder des Gehäuses. b. Der Filterkorb sollte nach dem Gebrauch gründlich gereinigt werden, und lassen Sie keinen Schmutz oder Rückstände im Filterkorb. c.
- Seite 25 Inhaltsübersicht ABSCHNITT 1. PRODUKTÜBERSICHT ........................1 1.1 Verpackungsinhalt ............................ 1 1.2 Technische Daten ............................. 2 1.3 Vorbereitung ............................. 3 ABSCHNITT 2. BETRIEB ............................4 2.1 Übersicht über das Bedienfeld ........................5 2.2 Bedienung am Display des Geräts ......................6 2.4 Aufladen des Roboters..........................7 2.5 WIFI-Einstellung ............................
-
Seite 26: Abschnitt 1. Produktübersicht
ABSCHNITT 1. PRODUKTÜBERSICHT 1.1 Verpackungsinhalt Die folgenden Teile sind in der Verpackung des Roboters enthalten. Bei Beschädigung oder fehlen diverser Teile wenden Sie sich bitte an Ihren Händler. ①InverX Roboter ② Ladegerät ③ Haken ④ Magnetkappe 2x ⑤ Benutzerhandbuch Anmerkung: 1. -
Seite 27: Technische Daten
1.2 Technische Daten Modell Referenz fü r die Akkulaufzeit*: Bodenmodus Laufzeit 8,0 h 6,0 h 4,5 h 3,0 h Referenz fü r die Akkulaufzeit*: Modus Boden/Wand/Wasserlinie Laufzeit 4,5 h 3,5 h 2,5 h 2,0 h Aufladezeit 8,0 h 6,0 h 4,5 h 3,0 h Akku... -
Seite 28: Vorbereitung
1.3 Vorbereitung ① Entfernen Sie die Magnetkappe von der Unterseite ② Entfernen Sie die Steckerabdeckung. Wenn er des Roboters und bewahren Sie sie gut auf. vollständig geladen ist, verschließen Sie den Stecker wieder. ③ Schließen Sie den Roboter mit dem mitgelieferten ④... -
Seite 29: Abschnitt 2. Betrieb
ABSCHNITT 2. BETRIEB VORSICHT Um mögliche Schäden am Roboter oder an Personen zu vermeiden, beachten Sie bitte die folgenden Hinweise: • Stellen Sie den Roboter nach der Reinigung an einen kühlen, trockenen Ort, der vor direkter Sonneneinstrahlung geschützt ist. • Seien Sie vorsichtig, wenn Sie den Roboter aus dem Schwimmbecken nehmen, und lassen Sie das Wasser aus dem Roboter ablaufen, bevor Sie ihn anheben. -
Seite 30: Übersicht Über Das Bedienfeld
2.1 Übersicht über das Bedienfeld Batterie- Reinigungs ein/aus Timer Wifi-Signal Reinigungszeit Fehlercode modus anzeige Art der Symbol Anzeige Status Beschreibung Schaltfläche Grünes Licht blinkt Status der Einrichtung Netzschalter Grünes Licht leuchtet Betriebsstatus unter Wasser 1 grünes Licht leuchtet Reinigungszeit: 0,5 Stunden 2 grüne Lichter leuchten Reinigungszeit: 1,0 Stunden Reinigungszeit... -
Seite 31: Bedienung Am Display Des Geräts
Ausfall des Infrarotsensors Ausfall des Wassersensors 1 grünes Licht leuchtet Batteriestand: 20-50% Batterieleuchte 2 grüne Lichter leuchten Batteriestand: 50-75% (Normalbetrieb) 3 grüne Lichter leuchten Batteriestand: 75-100% Schwache 1 rotes Licht blinkt Batteriestand: 15-20% Batterie 1 grünes Licht blinkt Batteriestand: 0-50% 1 grünes Licht leuchtet, 1 grünes Licht blinkt Batteriestand: 50-75% Batterieleuchte... -
Seite 32: Reinigung Des Filterkorbs
2. wenn die Batterie während des Reinigungszyklus weniger als 15 % beträgt, blinkt ständig rot, und der Roboter parkt selbständig am Beckenrand. Er geht nach 5 Minuten in den Schlafmodus über. 2.3 Reinigung des Filterkorbs Nach einem Reinigungszyklus parkt der Roboter von selbst am Beckenrand. Verwenden Sie den Haken, um den Griff zu fassen und den Roboter aus dem Wasser zu heben, lassen Sie das Wasser aus dem Roboter ab und reinigen Sie den Filterkorb wie unten dargestellt: Hinweis:... -
Seite 33: Wifi-Anpassung
1. Schließen Sie den Adapter an die Stromversorgung an und vergewissern Sie sich, dass die Kontrollleuchte grün leuchtet. 2. öffnen Sie die Abdeckung des Steckers des Roboters, um den Adapter anzuschließen. 3. wenn die 3 Balken der Batterie grün leuchten, ist der Roboter vollständig aufgeladen. 4. -
Seite 34: Abschnitt 3. Wartung
ABSCHNITT 3. WARTUNG WARNUNG 1. Um Stromschläge und andere Gefahren zu vermeiden, die zu schweren Verletzungen führen können, trennen Sie den Adapter von der Stromquelle, bevor Sie Reinigungs- und Wartungsarbeiten durchführen. 2. Setzen Sie vor jeder Wartung die Magnetkappe wieder ein, um Verletzungen durch die Rotation des Laufrades zu vermeiden. -
Seite 35: Wartung Des Laufrads
3.2 Wartung des Laufrads Überprüfen Sie visuell, ob sich das Laufrad oder die Laufradwelle mit Haaren oder anderen Verunreinigungen verfangen hat, wenn der Roboter eine verminderte Saug- oder Steigleistung aufweist, reinigen Sie die im Laufrad eingeschlossenen Verunreinigungen. *Die Magnetkappe MUSS vor jeder Wartung des Laufrads wieder aufgesetzt werden. Führen Sie die folgenden Schritte aus: ①... -
Seite 36: Ersetzen Sie Die Abgenutzten Bürsten
Hinweis: Wenn Sie Schwierigkeiten mit der Wartung des Laufrads haben, wenden Sie sich an den Händler, um Hilfe zu erhalten. 3.3 Ersetzen Sie die abgenutzten Bürsten Entfernen Sie die abgenutzten Bürsten und setzen Sie die neuen Bürsten ein: ① Lösen Sie die Laschen aus den Löchern und entfernen Sie die Bürsten. ②... -
Seite 37: Ersetzen Sie Die Verschlissenen Raupen
3.4 Ersetzen Sie die verschlissenen Raupen Entfernen Sie die verschlissenen Raupen: Positionieren Sie die neuen Raupen:... -
Seite 38: Abschnitt 4. Fehlersuche
ABSCHNITT 4. FEHLERSUCHE Störung Mögliche Ursache Lösung Schmutz auf der Elektrode des Verunreinigungen entfernen Aufladekopfes (kein Fehler) Fehler beim Die untere Magnetkappe ist nicht Aufladen Entfernen Sie die Magnetkappe entfernt (kein Fehler) Der Ladesatz ist beschä digt Ersetzen Sie den Ladesatz Die Magnetkappe wurde nicht Entfernen Sie die Magnetkappe entfernt (Nicht-Fehler) - Seite 39 Wasserzulauf ist verstopft (kein Nehmen Sie den Filterkorb heraus und reinigen Sie den Fehler) Wasserzulauf Batterie schwach (kein Fehler) Laden Sie den Roboter vollstä ndig auf Wenden Sie sich bitte an den Hä ndler, um einen Ersatz zu Der bewegliche Motor bleibt stecken erhalten Drehen Sie den Roboter auf den Kopf und rollen Sie die Die Schiene ist verrutscht und...
- Seite 40 Nehmen Sie den Filterkorb heraus und reinigen Sie den Wassereinlass verstopft (kein Fehler) Wassereinlass Wä scher ist beschä digt Wä scher auswechseln Filterkorb ist beschä digt Filterkorb auswechseln Ungewö hnlic Setzen Sie die Magnetkappe für 5 Sekunden ein, entfernen Software-Fehler her Non-Stop Sie sie dann und starten Sie neu 1.
-
Seite 41: Innenbereich
Innenbereich Nur für Schaltnetzteile zur Verwendung in Innenrä umen. Recycling Der Roboter enthä lt einen Lithium-Ionen-Akku, der von qualifizierten Recyclern für elektronische Batterien recycelt werden sollte. Das Recycling von Batterien und batteriehaltigen Produkten kommt der Umwelt und der menschlichen Gesundheit zugute. Zerlegen Sie den Akku NICHT und entsorgen Sie ihn NICHT über den Müll oder die kommunale Recyclingtonne.
