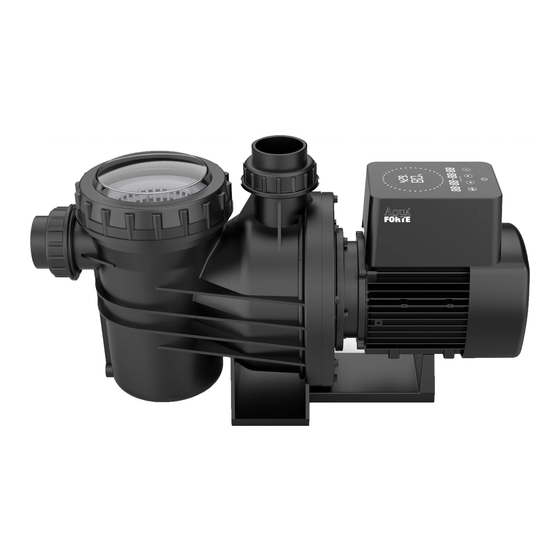

AquaForte GFVS19N Gebrauchs- Und Installationsanleitung

AquaForte GFVS19N Gebrauchs- Und Installationsanleitung

Inverter pool pump

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

INVERTER POOL PUMP
Model: GFVS19N
Thank you for purchasing our variable speed pool pumps, this manual contains
important information that will help you in operating and maintaining this product. Please
read the manual carefully before installation & operation and retain it for future reference.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AquaForte GFVS19N

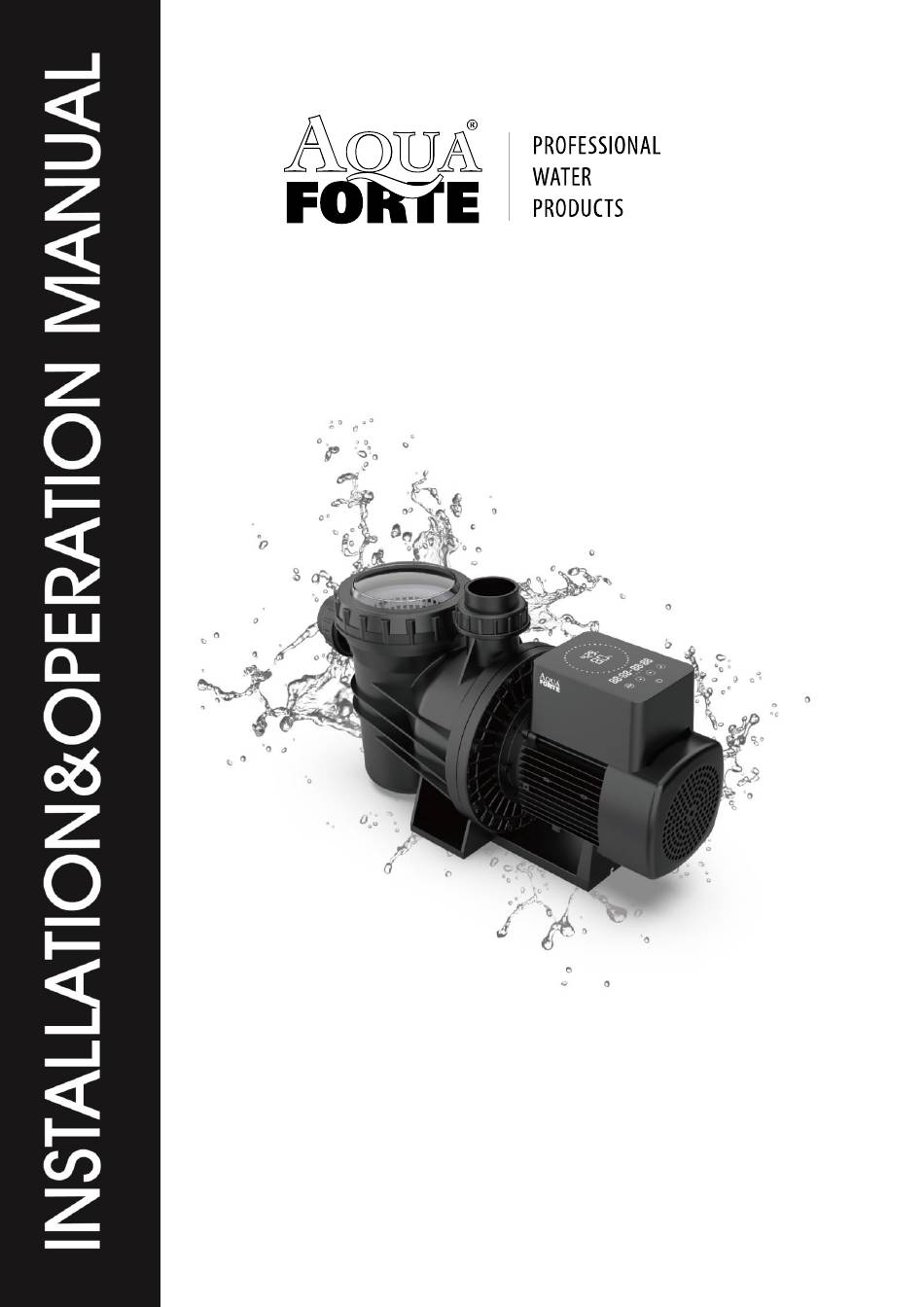

  • Seite 26 INVERTER POOL PUMP Modell: GFVS19N Vielen Dank, dass Sie sich für unsere Poolpumpen mit variabler Drehzahl entschieden haben. Dieses Handbuch enthält Wichtige Informationen, die Sie beim Betrieb und bei der Wartung dieses Produktes unterstützen. Bitte Lesen Sie das Handbuch sorgfältig durch, bevor Sie das Produkt...
  • Seite 27 INHALT 1. WICHTIGE SICHERHEITSANWEISUNGEN..........1 2. TECHNISCHE SPEZIFIKATIONEN .............1 3. ABMESSUNGEN ..................1 4. INSTALLATION ....................2 5. EINSTELLUNG & BETRIEB ................ 4 6. KABELANSCHLUSS ...................6 7. EXTERNE STEUERUNG................6 8. FEHLERBEHEBUNG...................8 9. ERROR CODE.....................9 10. INSTANDHALTUNG...................9 11. GARANTIE & AUSSCHLÜSSE ..............10 12. WEEE-GESETZGEBUNG .................10...
  • Seite 28: Wichtige Sicherheitsanweisungen

    • Ziehen Sie die Schrauben niemals bei laufender Pumpe an oder lösen Sie sie nicht. • Blockieren Sie nicht die Ansaugung der Pumpe. 2. TECHNISCHE SPEZIFIKATIONEN Empfohlenes Rückspülung Filtration Stromstärke Supply Modell Poolvolumen (V/Ph) Qmax Hmax at 6m at 8m at 10m (m³) GFVS19N 40~80 0.13~1.0 220-240/1 1.30~7.29 33.7 8.16~24 8.5~20.5 7.1~16.3...
  • Seite 29: Abmessungen

    3. ABMESSUNGEN 4. INSTALLATION 4.1 Pumpenstandort 1. Stellen Sie die Pumpe so nah wie möglich am Pool auf und verlegen Sie die Saugleitungen so direkt wie möglich um Reibungsverluste zu reduzieren. 2.Um direkte Sonneneinstrahlung oder Hitze zu vermeiden, wird empfohlen, die Pumpe im Innenbereich oder im Schatten aufzustellen 3.Installieren Sie die Pumpe NICHT an einem feuchten oder nicht belüfteten Ort.
  • Seite 30 Zurück zum Pool 63mm 63mm Zurück zum Pool 63mm BOGEN Saugleitung 63mm 2). Bei Schwerkraft Saugsystemen sollten Absperrschieber / Kugelhähne zur Wartung an den Saug- und Druckrohren installiert sein. Der Absperrschieber sollte jedoch nicht näher als das Fünffache des Saugrohrdurchmessers sein, wie in diesem Abschnitt beschrieben. 3).
  • Seite 31: Einstellung & Betrieb

    5. EINSTELLUNG & BETRIEB 5.1 Interface Beschreibung Manueller Timer Modus Rückspülmodus Modus Ein/Aus Lock / Rückspülen: Wenn der Bildschirm gesperrt ist, drücken Sie > 3 Sekunden, um den Bildschirm zu entsperren. Wenn der Bildschirm entsperrt ist, drücken Sie ihn für den Rückspülmodus.
  • Seite 32: Timer-Einstellung

    Drücken Sie die Taste, um zu starten. Die Pumpe läuft mit voller Leistung (100%) Nutzen Sie oder um die Geschwindigkeit um 5% anzupassen, falls nötig. 5.3 Timer Einstellung *Überlappungseinstellung der Zeit wird als ungültig betrachtet, das Gerät wird nur basierend auf der vorherigen gültigen Einstellung ausgeführt.
  • Seite 33: Kabelanschluss

    6. KABELANSCHLUSS Warnung: Alle elektrischen Verkabelungen MÜSSEN den geltenden nationalen Sicherheitsvorschriften (NESC) und den nationalen Sicherheitsvorschriften (DIN) entsprechen. In der folgenden Abbildung finden Sie Informationen zur korrekten Installation Ihrer Pumpe. (engl.) AC Leistungsaufnahme Eingang Motorschutzschalter (Kunden vorbereiten) Energiequelle 220~240VAC,1 Ph, 50Hz Erdung...
  • Seite 34: Externe Steuerung

    7. EXTERNE STEUERUNG (nicht im Standardmodell enthalten) Die externe Steuerung kann über die folgenden Kontakte aktiviert werden. Durch Drücken von Ein / Aus kann die Pumpe angehalten werden, auch wenn mit einer externen Steuerung gearbeitet wird. a. Digitaleingang: Um die externe Geschwindigkeitsregelung zu aktivieren, verbinden Sie eine der Ziffern von Di1 / 2/3/4 mit COM.
  • Seite 35: Fehlerbehebung

    Relay external control output c. RS485: Um die Drehzahl der externen Steuerpumpe zu aktivieren, verbinden Sie Klemme A und B über das Modbus485-Kommunikationsprotokoll. Anzeigetafel RS485 8. FEHLERBEHEBUNG Problem Korrekturlösung • Stromversorgungsfehler. Unterbrochene oder defekte Pumpe läuft nicht an Verkabelung. • Sicherungen durchgebrannt oder thermische Überlastung offen •...
  • Seite 36: Error Code

    •Luft kann in die Saugleitung kommen •Korb voll mit Schmutz •Unzureichender Wasserstand im Pool • Luftleckage in den Ansaugleitungen, Kavitationen, die durch Pumpe ist laut eine verstopfte oder zu kleine Ansaugleitung oder ein Leck an einer Verbindungsstelle, einen niedrigen Wasserstand im Becken und ungehinderte Rücklaufleitungen verursacht werden.
  • Seite 37: Instandhaltung

    10. INSTANDHALTUNG Entleeren Sie den Vorfilterkorb. Der Korb sollte regelmäßig durch den transparenten Deckel inspiziert und geleert werden, wenn sich Müll ansammelt. Die Anweisungen unten sollten verfolgt werden: 1. Pumpe ausschalten. 2. Schrauben Sie den Siebkorbdeckel gegen den Uhrzeigersinn ab und entfernen Sie ihn. 3.
