[Betriebsanleitung]
8.2
Trackball

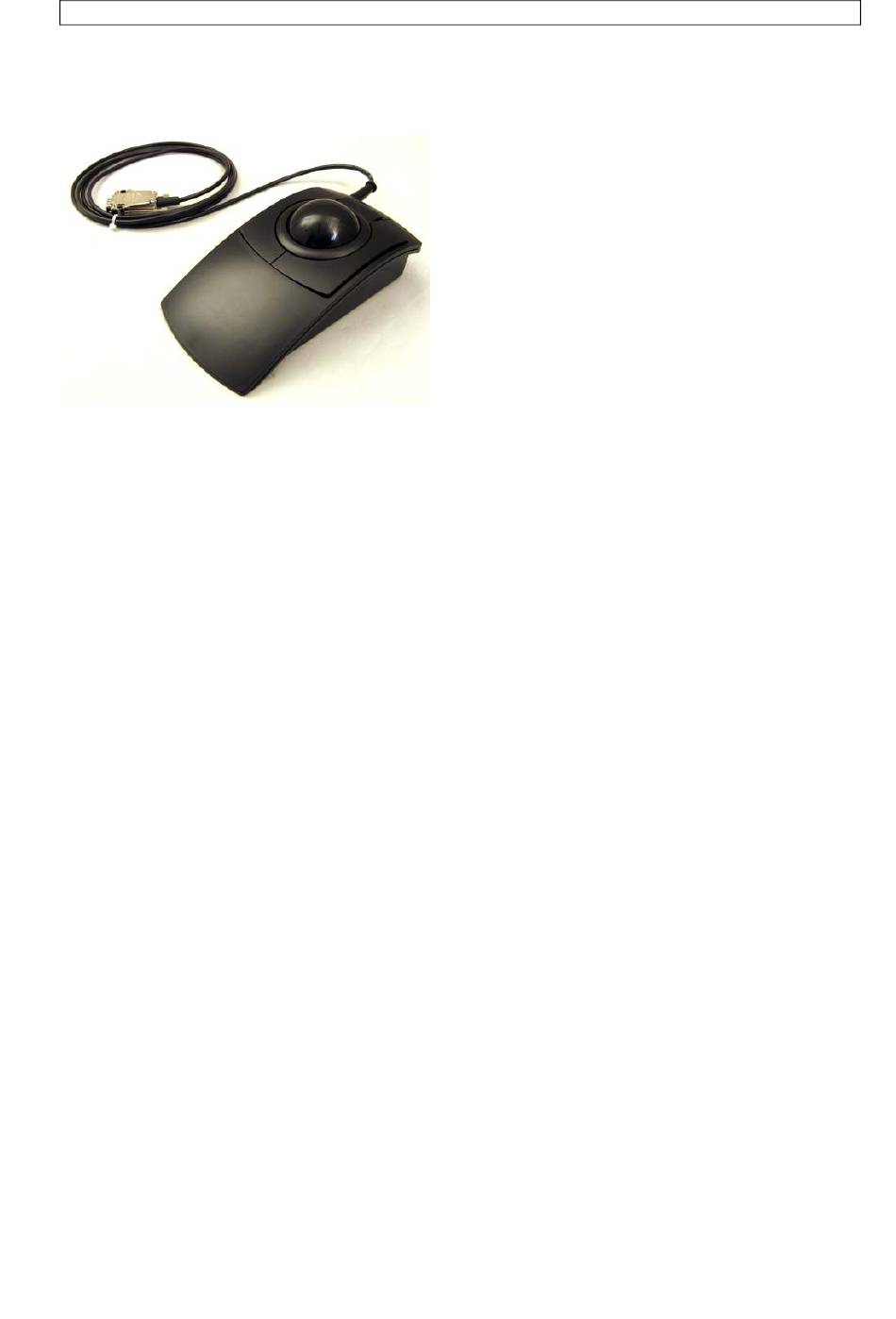

Bild 4: Trackball 2
Der abgebildete Trackball darf nur an der Steuerung Tango verwendet werden. Der Trackball wird verwendet um
Achsen der Steuerung manuell zu verfahren. Er besitzt die Bedienelemente Kugel und die Tasten links, Mitte und
rechts.
Kugel:
Standard ist folgende Zuordnung der Drehrichtung zur verfahrenen Achse:
- X-Richtung: Achse 1
- Y-Richtung: Achse 2
Per Softwarebefehl kann
die Zuordnung der Motordrehrichtung zur Kugelrichtung pro Achse invertiert werden
1.
jede Achse einzeln gesperrt werden
2.
die maximale Geschwindigkeit pro Achse vorgegeben werden
Tasten:
-
Taste links: Die Auflösung wird feiner; der Weg pro Kugelumdrehung verringert sich.
-
Taste Mitte: Die Auflösung wird gröber; der Weg pro Kugelumdrehung vergrößert sich.
-
Taste rechts: Derzeit nicht belegt.
_____________________________________________________________________________________________
100831 Tango mini Betriebsanleitung.doc, 31.08.2010
[Tango Mini]
Seite 12 von 18
