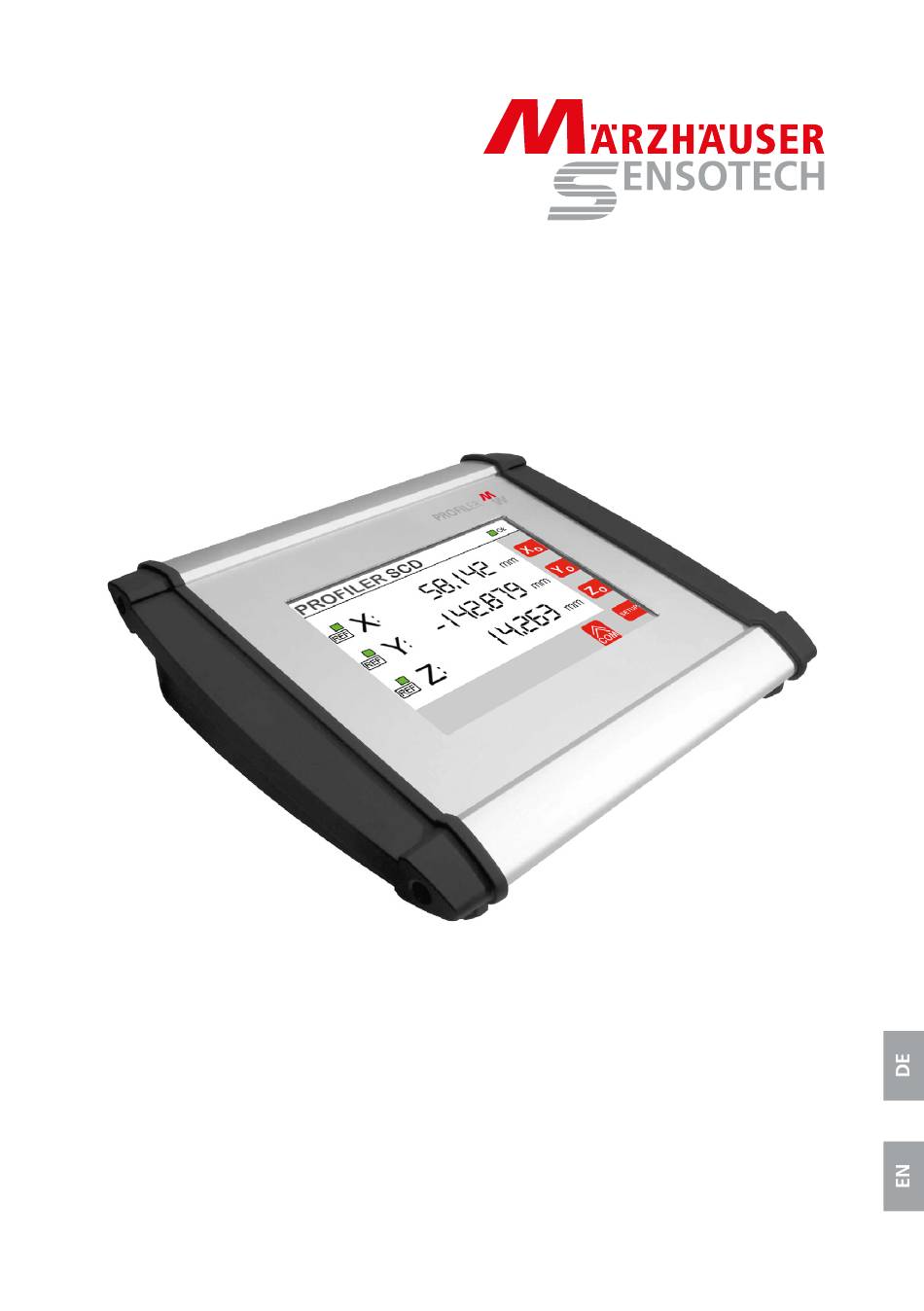

Betriebsanleitung PROFILER SCD
Positionsanzeige für 2D- und 3D-Messungen
Operating Manual PROFILER SCD
Digital Readout Unit for 2D and 3D Measurements

Werbung

loading

Verwandte Anleitungen für Marzhauser Sensotech PROFILER SCD

Inhaltszusammenfassung für Marzhauser Sensotech PROFILER SCD

  • Seite 1 Betriebsanleitung PROFILER SCD Positionsanzeige für 2D- und 3D-Messungen Operating Manual PROFILER SCD Digital Readout Unit for 2D and 3D Measurements...
  • Seite 3 Betriebsanleitung | Operating Manual PROFILER SCD...
  • Seite 4 Betriebsanleitung | Operating Manual PROFILER SCD, Bestellnr. | Order no.: 00-76-900-4830 Dokumentenversion | Document Version Original-Betriebsanleitung | Original operating manual Version: 1.3, Stand | Issue: 21.12.2017 Erstausgabe | First edition: 17.04.2013 Gültig ab Firmware-Version | Valid from firmware version: 1.26 Bestellnr.
  • Seite 5 Allgemeine Sicherheitshinweise ......15 Kategorien der Warnhinweise ........ 17 Gefahrensymbole ........... 17 Inbetriebnahme ............... 18 PROFILER SCD in Betrieb nehmen ......18 3. Messsystem anschließen (Option) ....... 20 Grundkonfiguration durchführen ......23 Verbindung mit einem PC herstellen....... 24 Fußschalter anschließen (Option) ......29 Bedienung ..............
  • Seite 6 Inhaltsverzeichnis Betriebsanleitung Betrieb am PC ..............69 Software GetPos ............ 69 Befehlssatz ............. 78 Reinigung ............... 79 Wartung ................. 80 10 Fehlerbehebung .............. 81 11 Service ................86 11.1 Ersatzkomponenten ..........87 12 Außerbetriebnahme ............88 13 Entsorgung ..............89 14 Technische Daten ............
  • Seite 7 Sie den PROFILER SCD in Betrieb neh- men, bedienen oder entsorgen. Märzhäuser Sensotech übernimmt keine Haftung für Schäden und Betriebsstörungen, die sich aus einer Nichtbeachtung die- ser Betriebsanleitung ergeben. Diese Betriebsanleitung ist gültig für einen PROFILER SCD mit der Firmware-Version 1.26 und höher.
  • Seite 8 Grundlagen zur Betriebsanleitung Betriebsanleitung 1.1 Symbole und Abkürzungen Symbol Bedeutung Zusatzinformationen und nützliche Hinwei- Beginn einer Handlungsanweisung 1, 2, 3 … Schritte innerhalb einer Handlungsanwei- sung » Querverweis auf eine andere Stelle in dieser Betriebsanleitung, ein anderes Dokument oder eine Website Abkürzung Bedeutung Abb.
  • Seite 9 PROFILER SCD Lieferumfang Lieferumfang Bezeichnung Anzahl PROFILER SCD RS-232-Schnittstellenkabel (9-polig) MR-Encoderkabel (15-polig, 2 Kanäle, 2 m) USB-Schnittstellenkabel Externes Netzteil 24 V/30 W (Abb. ähnlich) inkl. 4 Netzteil-Adapter (EU/GB/USA/AUS, ohne Abb.) Betriebsanleitung Installations-CD inkl. Treiber, Betriebsanlei- tung, Befehlssatz, Software GetPos © Mahaffey (Abb. 2), Samtec (Abb. 3), Kimbler/Walter (Abb. 4), Quelle: 3D Content Central, Dassault Systèmes...
  • Seite 10 Lieferumfang Betriebsanleitung 2.1 Optionales Zubehör Für den PROFILER SCD ist folgendes optionale Zubehör erhältlich: Bezeichnung Bestell-Nr. Fußschalter mit 2 Pedalen 00-76-900-0862 Individuelle Encoderkabel auf Anfrage für ein 3. Messystem Separate Messsysteme auf Anfrage (MR/analog 5Vss, 1Vss) Wandhalterung auf Anfrage Wenden Sie sich mit Bestellanfragen an unser Vertriebsteam: Tel.:...
  • Seite 11 Produktbeschreibung Produktbeschreibung 3.1 Identifikation Alle erforderlichen Informationen zur eindeutigen Identifikation des PROFILER SCD finden Sie auf dem Typenschild. Das Typen- schild ist auf der Unterseite des PROFILER SCD angebracht. 3.2 Anwendungsbereich Der PROFILER SCD dient als Positionsanzeige bei der Ver- messung von Objekten mit einem Messtisch von Märzhäuser...
  • Seite 12 Produktbeschreibung Betriebsanleitung 3.3 Übereinstimmung mit Richtlinien und Normen Märzhäuser Sensotech erklärt hiermit, dass der PROFILER SCD in Übereinstimmung mit den EU-Richtlinien und harmonisierten Normen konstruiert und gefertigt wurde, die in der Konformi- tätserklärung genannt sind. Die Konformitätserklärung für den PROFILER SCD finden Sie hier: »...
  • Seite 13 PROFILER SCD Produktbeschreibung Bezeichnung Funktion Encoder 1 Anschluss für Messtisch mit 2 Messsystemen (MR/analog 5Vss) Encoder 3 Anschluss für 3. Messsystem (MR/ analog 5Vss, 1Vss, TTL (RS-422)) Feature optionale Funktionen (Anschluss Fußschalter, Referenzschalterein- gang 3. Messsystem) USB-Anschluss (PC-Schnittstelle) 24V/DC Netzteilanschluss (24 V)
  • Seite 14 Sicherheit Betriebsanleitung Sicherheit 4.1 Bestimmungsgemäße Verwendung Der PROFILER SCD ist für den Anschluss und die Auswertung von 1 Messtisch von Märzhäuser Wetzlar mit 2 inkrementellen • Messsystemen vom Typ MR/analog 5Vss und 1 weiteren inkrementellen Messsystem ohne Fremd- • stromversorgung vom Typ MR/analog 5Vss, 1Vss oder TTL (RS-422) vorgesehen und konstruiert.
  • Seite 15 • Messsysteme, einen PC oder andere Peripheriegeräte mit dem PROFILER SCD verbinden oder vom PROFILER SCD trennen. Stellen Sie den PROFILER SCD so auf, dass Sie das Netzteil in • Notfällen ungehindert und unmittelbar von der Stromversor- gung trennen können.
  • Seite 16 Lassen Sie Reparaturarbeiten nur von unserem Kunden Ser- • vice Center durchführen. » Kapitel 11 Service, Seite 86 Stellen Sie sicher, dass der PROFILER SCD in Verbindung mit • Ihrer Anwendung den dafür geltenden Sicherheitsbestim- mungen und Rechtsvorschriften entspricht. Bewahren Sie diese Betriebsanleitung griffbereit am Einsatz- •...
  • Seite 17 Gefährliche Situation, die eine schwere Verletzung oder den Tod nach sich ziehen kann, wenn sie nicht vermieden wird ACHTUNG Warnung vor möglichen Sachschäden und Fehlfunktionen 4.5 Gefahrensymbole Folgende Gefahrensymbole kommen am PROFILER SCD bzw. innerhalb von Warnhinweisen in dieser Betriebsanleitung zum Einsatz: Symbol Bedeutung...
  • Seite 18 5.1 PROFILER SCD in Betrieb nehmen ACHTUNG Geräteschäden durch In-/Außerbetriebnahme bei beste- hender Netzverbindung möglich! Trennen Sie den PROFILER SCD vom Stromnetz, bevor Sie Mess- systeme, einen PC oder andere Peripheriegeräte anschließen oder vom PROFILER SCD trennen. Fehlerhafte Datenübertragung durch ungeschirmte Kabel möglich!
  • Seite 19 7 Verbinden Sie das Kabel des Netzteils mit dem Anschluss 24V/DC. 8 Verbinden Sie das Netzteil mit dem Stromnetz. 9 Schalten Sie den PROFILER SCD an (Schalter ON-OFF auf Stellung I). Das Display leuchtet. Der PROFILER SCD startet den Boot-Vor-...
  • Seite 20 Inbetriebnahme Betriebsanleitung 10 Wenn Sie den PROFILER SCD als Zubehör zu einem Mess- tisch erhalten haben, ist der PROFILER SCD bereits individu- ell für Ihren Messtisch vorkonfiguriert. Wenn Sie den PROFILER SCD unabhängig von einem Mess- tisch erhalten haben, führen Sie eine Grundkonfiguration durch.
  • Seite 21 ACHTUNG Geräteschäden durch In-/Außerbetriebnahme bei beste- hender Netzverbindung möglich! Trennen Sie den PROFILER SCD vom Stromnetz, bevor Sie Mess- systeme, einen PC oder andere Peripheriegeräte anschließen oder vom PROFILER SCD trennen. 2 Schalten Sie den PROFILER SCD aus (Schalter ON-OFF auf Stellung 0).
  • Seite 22 Hinweis: Falls Ihr 3. Messsystem über Referenzmarken ver- fügt, wird das Referenzsignal über den Anschluss Encoder 3 an den PROFILER SCD übertragen. 6 Verbinden Sie das Netzteil des PROFILER SCD mit dem Stromnetz. 7 Schalten Sie den PROFILER SCD an (Schalter ON-OFF auf Stellung I).
  • Seite 23 PROFILER SCD Inbetriebnahme 5.3 Grundkonfiguration durchführen Wenn Sie den PROFILER SCD als Zubehör zu einem Messtisch erhalten haben und kein 3. Messsystem einsetzen, ist keine Grundkonfiguration erforderlich. Wenn Sie den PROFILER SCD jedoch nachgerüstet haben oder ein 3. Messsystem einsetzen, müssen Sie eine Grundkonfigu- ration für alle Messsysteme durchführen, die nicht Teil eines im...
  • Seite 24 WARNUNG Stromschlag und Geräteschäden durch Anschluss unge- eigneter Peripheriegeräte möglich! Der PROFILER SCD ist nach dem Netzteil schutzisoliert. Stellen Sie sicher, dass keine gefährlichen Spannungen oder Ströme durch Peripheriegeräte in den PROFILER SCD eingeleitet werden. Die Kommunikation zwischen PROFILER SCD und PC erfolgt bei einer USB-Verbindung über eine virtuelle COM-Schnittstelle.
  • Seite 25 PROFILER SCD Inbetriebnahme Verbindung mit einem PC per USB-Kabel herstellen 1 Schalten Sie den PROFILER SCD aus (Schalter ON-OFF auf Stellung 0). ACHTUNG Geräteschäden durch In-/Außerbetriebnahme bei beste- hender Netzverbindung möglich! Trennen Sie den PROFILER SCD vom Stromnetz, bevor Sie Mess- systeme, einen PC oder andere Peripheriegeräte anschließen...
  • Seite 26  2 Erweitern Sie per Doppelklick die Rubrik Anschlüsse (COM und LPT). 3 Rufen Sie per Rechtsklick auf den Eintrag PROFILER SCD das Kontextmenü auf. 4 Wählen Sie im Kontextmenü den Eintrag Eigenschaften. 5 Wählen Sie im Fenster Eigenschaften die Registerkarte Treiber.
  • Seite 27 WARNUNG Stromschlag und Geräteschäden durch Anschluss unge- eigneter Peripheriegeräte möglich! Der PROFILER SCD ist nach dem Netzteil schutzisoliert. Stellen Sie sicher, dass keine gefährlichen Spannungen oder Ströme durch Peripheriegeräte in den PROFILER SCD eingeleitet werden. Verbindung mit dem PC per RS-232-Kabel herstellen 1 Schalten Sie den PROFILER SCD aus (Schalter ON-OFF auf Stellung 0).
  • Seite 28 Inbetriebnahme Betriebsanleitung Die Installation von Treibern ist bei einer RS-232-Verbindung nicht erforderlich. Wenn Sie den PROFILER SCD über ein Terminal oder eine andere Software auslesen möchten, verwenden Sie folgende Einstellungen zur Konfiguration der COM-Schnittstelle: Parameter Wert Baudrate 57.600 Baud Datenbits Stoppbits Parität...
  • Seite 29 PROFILER SCD Inbetriebnahme 5.5 Fußschalter anschließen (Option) Der Fußschalter von Märzhäuser Sensotech ermöglicht die freihändige Bedienung des PROFILER SCD. Mit dem Fußschalter können Sie Positionswerte an einen angeschlossenen PC sen- den und Positionswerte nullen. Bezeichnung Funktion linkes Pedal Positionswerte aller Achsen nullen...
  • Seite 30 Inbetriebnahme Betriebsanleitung Fußschalter anschließen 1 Schalten Sie den PROFILER SCD aus (Schalter ON-OFF auf Stellung 0). ACHTUNG Geräteschäden durch In-/Außerbetriebnahme bei beste- hender Netzverbindung möglich! Trennen Sie den PROFILER SCD vom Stromnetz, bevor Sie Mess- systeme, einen PC oder andere Peripheriegeräte anschließen oder vom PROFILER SCD trennen.
  • Seite 31 PROFILER SCD Bedienung Bedienung 6.1 Benutzeroberfläche kennenlernen Im manuellen Betrieb bedienen Sie den PROFILER SCD über die Benutzeroberfläche auf dem Touch-Display. Alternative Bedienmöglichkeiten: » Kapitel 7 Betrieb am PC, Seite 69...
  • Seite 32 , wenn Sie alle Zeichen in einem Eingabefeld gelöscht haben. Eingabe bestätigen Positionsanzeige kennenlernen Nach dem Anschalten des PROFILER SCD erscheint die Positi- onsanzeige. Welche Anzeigen und Schaltflächen in der Posi- tionsanzeige dargestellt werden, ist davon abhängig, wie Ihr PROFILER SCD konfiguriert ist.
  • Seite 33 PROFILER SCD Bedienung Die X- und Y-Achse des Messtisches, der am Anschluss Encoder 1 angeschlossen ist, sind der Positionsanzeige X bzw. Y zugeordnet. Wenn Sie ein 3. Messsystem am Anschluss Encoder 3 angeschlossen haben, ist das 3. Messsystem der Positionsanzeige Z zugeordnet.
  • Seite 34 Touch-Displays informiert Sie über die Betriebsbereitschaft des PROFILER SCD. Grün Der PROFILER SCD ist betriebsbereit. Der PROFILER SCD ist nicht betriebsbe- reit. Neben dem roten Anzeigefeld wird ein Fehlercode angezeigt. Sollte die allgemeine Statusanzeige Rot anzeigen, kontaktieren Sie unser Kunden Service Center und nennen Sie den angezeig- ten Fehlercode.
  • Seite 35 6.3 Messungen durchführen ACHTUNG Fehlfunktion durch unvollständige Inbetriebnahme möglich! Bevor Sie mit dem PROFILER SCD Messungen durchführen können, müssen Sie den PROFILER SCD vollständig in Betrieb genommen haben. » Kapitel 5 Inbetriebnahme, Seite 18 Messungen durchführen 1 Wenn die Positionsanzeige REF SEARCH anzeigt, verfahren Sie je nach gewählter Funktion zum Setzen des Maschinen-...
  • Seite 36 PC senden. Positionswerte per Trigger-Ereignis an einen PC senden 1 Senden Sie die aktuellen Positionswerte an einen ange- schlossenen PC per Schaltfläche am PROFILER SCD • » Kapitel 6.7.7 COM (Daten / Schnittstelle), Seite 65 Fußschalter (rechtes Pedal) •...
  • Seite 37 Erstes Zeichen: Space (0x20 hex) Antwortlänge: 16 Zeichen + CR LF Befehlssatz PROFILER • 2.500 Erstes Zeichen: Zahl Antwortlänge: variabel Wenn Sie am PROFILER SCD die Maßeinheit mil zur Darstellung der Positionswerte gewählt haben, besteht der Rückgabewert aus 17 Zeichen + CR LF.
  • Seite 38 Bedienung Betriebsanleitung 6.5 Positionskorrektur verwenden ACHTUNG Verlust vorkonfigurierter Positionskorrekturwerte durch Löschen oder Überschreiben! Das Menü Positionskorrektur ist nicht schreibgeschützt. Lö- schen, überschreiben oder ergänzen Sie keine von Märzhäuser Wetzlar eingegebenen Werte. Schützen Sie das Menü Setup ggf. mit Hilfe der Passworteingabe gegen den Zugriff Unbefug- ter.
  • Seite 39 Referenzpositionen errechnet der PROFILER SCD durch lineare Interpolation. 6.5.2 Vorkonfigurierte Positionskorrektur verwenden Wenn Sie den PROFILER SCD als Zubehör zu einem manuellen Messtisch mit integriertem Messsystem erhalten haben, ist die Positionskorrektur des PROFILER SCD bereits individuell für die X- und Y-Achse Ihres Messtisches konfiguriert.
  • Seite 40 Achsen durch. Platzieren Sie hierzu ein Nor- mal auf dem Messtisch bzw. dem Messaufbau. Geben Sie an diskreten Messpunkten Wertepaare mit Soll- und Istwer- ten in den PROFILER SCD ein, während Sie den Messtisch bzw. den Messaufbau entlang der zu korrigierenden Achsen verfahren.
  • Seite 41 PROFILER SCD Bedienung Positionskorrektur selbstständig konfigurieren Die Positionskorrektur wird in den folgenden Schritten beispielhaft für die X-Achse druchgeführt. 1 Öffnen Sie das Menü Setup. 2 Öffnen Sie das Menü Origin 1/3. 3 Aktivieren Sie die Funktion Positi- onswert manuell nullen.
  • Seite 42 Bedienung Betriebsanleitung 14 Positionieren Sie ein Normal (z. B. einen Glasmaßstab) auf Ihrem Messtisch bzw. Ihrem Messaufbau entlang der X-Achse. 15 Fahren Sie den Maschinennullpunkt der X-Achse an: Wenn Sie im Menü Origin die • Funktion Maschinennullpunkt per Referenzschalter setzen oder Maschinennullpunkt per Referenzmarke setzen gewählt haben, fahren Sie den Referenz-...
  • Seite 43 PROFILER SCD Bedienung 16 Stellen Sie sicher, dass das Normal parallel zur X-Achse ausgerichtet und die Skala des Normals durch die Optik Ihres Mikroskops sichtbar ist. 17 Fahren Sie den naheliegendsten Messpunkt auf Ihrem Normal an. 18 Nullen Sie den Positionswert der X-Achse mit 19 Öffnen Sie das Menü...
  • Seite 44 Bedienung Betriebsanleitung Alle für die X-Achse gespeicherten Seg- mente mit den zugehörigen Soll- und Istwerten sind nun gelöscht. 24 Legen Sie mit ein neues Segment Hinweis: Soll- und Istwert für das Segment 0 sind vordefiniert und können nicht verändert werden. Im Anzeigefeld Segment erscheint die Nummer des neuen Segments.
  • Seite 45 PROFILER SCD Bedienung ACHTUNG Fehlerhafte Positionskorrektur durch zu hohe Abweichung von Soll- und Istwert! Die Werte für Soll-Pos und Ist-Pos dürfen maximal 127 µm voneinander abwei- chen. Prüfen Sie jedes Wertepaar, bevor Sie es speichern. 29 Übernehmen Sie mit den aktuell gemessenen Positionswert in das Eingabefeld Ist-Pos.
  • Seite 46 Bedienung Betriebsanleitung 39 Schalten Sie den PROFILER SCD aus und wieder ein. Die Konfiguration der Positionskorrek- tur ist nun abgeschlossen. Um korrigierte Messungen durchführen zu können, müssen Sie die Positions- korrektur nun nur noch aktivieren. » Kapitel 6.5.6 Positionskorrektur aktivieren, Seite 48 6.5.4...
  • Seite 47 PROFILER SCD Bedienung 8 Speichern Sie den eingegebenen Soll- und Istwert für das Segment mit Die neuen Positionskorrekturwerte sind nun gespeichert. 9 Aktivieren Sie im Menü Encoder 1/2 das Kontrollkästchen Korr für die Achse, deren Positionskorrekturwerte Sie geän- dert haben.
  • Seite 48 Postionskorrektur blinkt rot. Die Positionskorrektur ist in diesem Fall für die jeweilige Achse nicht aktiv. 6.6 Standby-Modus aktivieren/deaktivieren Im Standby-Modus wird das Touch-Display des PROFILER SCD bis auf die allgemeine Statusanzeige abgedunkelt. Die Strom- aufnahme ist reduziert. Die Messfunktion ist weiterhin aktiv.
  • Seite 49 Standby-Modus deaktivieren 1 Berühren Sie das Touch-Display an einer beliebigen Stelle. Die Positionsanzeige wird wieder eingeblendet. 6.7 PROFILER SCD konfigurieren In den folgenden Kapiteln erfahren Sie, wie Sie den PROFILER SCD mit Hilfe verschiedener Menüs konfigurieren können. 6.7.1 Setup Das Menü Setup bietet Ihnen Zugang zu sämtlichen Menüs, in denen Sie Einstellungen vornehmen können.
  • Seite 50 Bedienung Betriebsanleitung System Bedieneigenschaften konfigurieren Origin Einstellungen für das Nullen der Positi- onswerte und das Setzen des Maschi- nennullpunktes konfigurieren Anzeige Anzeigeeinstellungen konfigurieren PosCorr Positionskorrektur konfigurieren Encoder Messsystemauswertung konfigurieren Datenübertragung an einen PC konfi- gurieren Service Signalqualität der Messsysteme über- wachen, Werkseinstellungen wieder- herstellen, Reset durchführen Info...
  • Seite 51 PROFILER SCD Bedienung 6.7.2 System Im Menü System können Sie die grundlegenden Bedieneigen- schaften des PROFILER SCD konfigurieren. Signalton Signalton aktivieren/deaktivieren Passwortabfrage Passwortabfrage aktivieren/deaktivieren Display-Helligkeit Display-Helligkeit verringern/vergrößern Sprache Sprache der Bedienoberfläche wählen SAVE Einstellungen speichern zum Menü Setup zurückkehren Bei aktivierter Passwortabfrage ist das Menü Setup mit dem...
  • Seite 52 Bedienung Betriebsanleitung 6.7.3 Origin In den Menüs Origin 1-3 können Sie für jede Achse (X, Y, Z) separat das manuelle Nullen der Positionswerte in der Positionsan- • zeige mit aktivieren bzw. deaktivieren, die Funktion zum Setzen des Maschinennullpunktes aus- • wählen und die Nullpunktverschiebung des Maschinennullpunktes ein- •...
  • Seite 53 PROFILER SCD Bedienung ACHTUNG Fehlerhafte Positionskorrektur durch Verlegung des Ma- schinennullpunktes oder Wechsel des Encodertyps! Positionskorrekturwerte sind gültig, solange die Lage des Ma- schinennullpunktes und der ausgewählte Encodertyp unverän- dert bleiben. Wenn Sie nach der Eingabe von Positionskorrek- turwerten den Maschinennullpunkt verlegen, •...
  • Seite 54 Funktionserläuterung: Um den Maschinennullpunkt zu setzen, verfah- ren Sie nach Aktivierung der Funkti- on bzw. nach jedem Einschalten des PROFILER SCD Ihren Messtisch an die gewünschte Position und setzen den Maschinennullpunkt einmalig manuell bzw. Anschließend dienen wieder dem Nullen der Positionswerte.
  • Seite 55 Funktionserläuterung: Diese Funk- tion steht nur für das 3. Messsystem zur Verfügung, das am Anschluss Encoder 3 mit dem PROFILER SCD ver- bunden ist (Achse Z, Menü Origin 3/3). Um den Maschinennullpunkt per Refe- renzmarke setzen zu können, müssen Sie im Menü...
  • Seite 56 Alle folgenden Referenzmarkensignale werden ignoriert. Hinweis: Sofern Ihr 3. Messsystem über mehrere Referenzmarken ver- fügt, fahren Sie nach dem Einschalten des PROFILER SCD zuerst immer die Referenzmarke an, die Sie für die Konfiguration der Positionskorrektur verwendet haben. Andernfalls kann keine ordnungsgemäße Positionskor- rektur erfolgen.
  • Seite 57 PROFILER SCD Bedienung SAVE Einstellungen speichern Pfeil nach oben/ zu den Origin Menüs der anderen Ach- unten sen wechseln zum Menü Setup zurückkehren...
  • Seite 58 Bedienung Betriebsanleitung 6.7.4 Anzeige Im Menü Anzeige können Sie die Anzeigeeinstellungen des PROFILER SCD konfigurieren. Positionsanzeige Anzahl der dargestellten Nachkomma- Nachkommastellen stellen festlegen Einheit Maßeinheit festlegen Display um Anzeige des Touch-Displays um 180° 180 Grad drehen drehen (z. B. bei Wandmontage)
  • Seite 59 PROFILER SCD Bedienung 6.7.5 PosCorr (Positionskorrektur) Das Menü Positionskorrektur 1/2 erklärt das Vorgehen zur Kon- figuration der Positionskorrektur. Pfeil nach unten zum Menü Positionskorrektur 2/2 wechseln zum Menü Setup zurückkehren...
  • Seite 60 Bedienung Betriebsanleitung Im Menü Positionskorrektur 2/2 können Sie den PROFILER SCD für die Positionskorrektur konfigurieren. Soll-Pos Sollwert der Referenzposition eingeben Ist-Pos Istwert der Referenzposition eingeben aktuellen Positionswert im Feld Ist-Pos live anzeigen Segment Segmentnummer, der die angezeigten Soll- und Istwerte zugeordnet sind...
  • Seite 61 Im Menü Encoder 1/2 können Sie verschiedene Auswertungs- optionen für die angeschlossenen Messsysteme wählen. ACHTUNG Fehlerhafte Messung bei falscher Konfiguration! Geben Sie bei der Konfiguration des PROFILER SCD unbedingt den korrekten Encodertyp für das 3. Messsystem an, falls vor- handen. Fehlerhafte Positionskorrektur durch Verlegung des Ma- schinennullpunktes oder Wechsel des Encodertyps! Positionskorrekturwerte sind gültig, solange die Lage des Ma-...
  • Seite 62 Bedienung Betriebsanleitung Ein/Aus Messfunktion aktivieren/deaktivieren Hinweis: Bei deaktivierter Messfunk- tion wird die jeweilige Achse in der Positionsanzeige ausgeblendet. Count +/- Zählrichtung wählen Encoder-Typ Encodertyp wählen (MR/analog 5Vss, 1Vss, TTL (RS-422)) Hinweis: Die Auswahl der Encoderty- pen 1Vss und TTL (RS-422) ist nur für das 3.
  • Seite 63 PROFILER SCD Bedienung Periode MR/analog 5Vss: 0,5 mm voreingestellt (nicht veränderbar) 1Vss: Periodenlänge des Eingangssig- nals in mm eingeben TTL (RS-422): Zählschritt nach Vierfach- Auswertung in mm eingeben SAVE Einstellungen speichern Pfeil nach unten zum Menü Encoder 2/2 wechseln zum Menü Setup zurückkehren...
  • Seite 64 -marken und Positionskorrekturwer- ten zu den zugehörigen Achsen bleibt von der Einstellung X-Y tauschen bzw. X-Z tauschen unberührt. Lediglich die Anzeige der Positionswerte wird vom PROFILER SCD getauscht. SAVE Einstellungen speichern Pfeil nach oben zum Menü Encoder 1/2 wechseln zum Menü Setup zurückkehren...
  • Seite 65 Konfiguration! Wenn PROFILER SCD und PC über die RS-232-Schnittstelle mit- einander verbunden sind, geben Sie bei der Konfiguration des PROFILER SCD unbedingt die an Ihrem PC gewählte Baudrate an. Datenübertragung Baudrate wählen Hinweis: Die Wahl der Baudrate ist nur für eine RS-232-Verbindung zu Ihrem...
  • Seite 66 Bedienung Betriebsanleitung Position (X, Y, Z) mit Schaltfläche aktivieren/deaktivieren COM-Taste senden SAVE Einstellungen speichern zum Menü Setup zurückkehren 6.7.8 Service Im Menü Service 1/2 können Sie den aktuellen Status der ange- schlossenen Messsysteme einsehen. Pfeil nach unten zum Menü Service 2/2 wechseln zum Menü...
  • Seite 67 PROFILER SCD Bedienung Das Menü Service 2/2 bietet Ihnen die Möglichkeit, einen Reset durchzuführen und die Werkseinstellungen des PROFILER SCD wiederherzustellen. Reset PROFILER SCD neu starten Hinweis: Gespeicherte Einstellungen bleiben erhalten. Bei aktivierter Positions- korrektur müssen Sie nach einem Reset nur den Maschinennullpunkt Ihres Mess- tisches erneut setzen bzw.
  • Seite 68 Bedienung Betriebsanleitung 6.7.9 Information Im Menü Information finden Sie Angaben zu Firmware-Version und Typ des PROFILER sowie unsere Kontaktdaten. zum Menü Setup zurückkehren...
  • Seite 69 Weiterverarbeitung wahlweise in einer ASCII- Textdatei (.txt) oder einer Excel-kompatiblen Datei (.csv) abspei- chern. Um Positionswerte vom PROFILER SCD an Ihren PC senden und mit GetPos verarbeiten zu können, müssen PROFILER SCD und PC verbunden und korrekt konfiguriert sein.
  • Seite 70 Betrieb am PC Betriebsanleitung COM-Schnittstelle identifizieren Um GetPos konfigurieren zu können, müssen Sie die COM- Schnittstelle identifizieren, die vom PROFILER SCD verwendet wird. 1 Rufen Sie den Geräte-Manager auf: Windows XP: Start Systemsteuerung  System    • Hardware Geräte-Manager ...
  • Seite 71 PROFILER SCD Betrieb am PC Hinter dem Eintrag PROFILER SCD (bei USB-Verbindung) bzw. hinter dem Eintrag Kommunikationsanschluss (bei RS-232-Ver- bindung) ist in Klammern die verwendete COM-Schnittstelle aufgeführt. RS-232-Verbindung: Wenn Ihr PC über mehr als einen seriel- len Anschluss verfügt, informieren Sie sich in der Betriebsanlei- tung Ihres PCs über die Zuordnung von COM-Schnittstellen zu...
  • Seite 72 Schnittstelle, die korrekte Anzahl der Messsysteme (Achsen) und, bei Anschluss über die RS-232-Schnittstelle, die am PROFILER SCD gewählte Baudrate an. 2 Wählen Sie die Schnittstelle, über die der PROFILER SCD mit Ihrem PC verbunden ist. 3 Wählen Sie die Anzahl der Messsysteme (Achsen), die mit dem PROFILER SCD verbunden und im Menü...
  • Seite 73 PROFILER SCD Betrieb am PC 7.1.2 Benutzeroberfläche Schaltfläche Funktion neue Positionstabelle anlegen gespeicherte Positionstabelle öffnen aktuelle Positionstabelle speichern Versionsnummer von GetPos anzeigen X-Positionswert nullen...
  • Seite 74 Betrieb am PC Betriebsanleitung Schaltfläche Funktion Y-Positionswert nullen Z-Positionswert nullen keine Funktion Positionswerte aller Achsen nullen aktuelle Positionswerte in Positionstabelle übernehmen zuletzt übernommene Positionswerte löschen Funktion nur für Vorgängermodelle mit 4 Messkanälen verfügbar 7.1.3 Menüfunktionen Menü Eintrag Funktion Datei neue Positionstabelle anlegen Öffnen…...
  • Seite 75 Positions- tabelle öffnen Beenden GetPos beenden Einstellun- Schnittstelle Schnittstelle wählen, über die der PROFILER SCD mit Ihrem PC verbunden ist Baudrate Baudrate wählen Hinweis: Die Wahl der Baudrate ist nur für eine RS- 232-Verbindung zu Ihrem PC relevant. Bei einer USB-Verbin- dung hat die Wahl der Baudra- te keine Auswirkung.
  • Seite 76 Backspace löschen 7.1.5 Positionswerte an PC senden Sie können Positionswerte auf verschiedene Weise an GetPos senden: Schaltfläche am PROFILER SCD betätigen • Schaltfläche in GetPos betätigen • Taste Enter auf der Tastatur Ihres PCs betätigen • rechtes Pedal des Fußschalters (optionales Zubehör) betäti- •...
  • Seite 77 PROFILER SCD Betrieb am PC 7.1.6 Positionstabellen speichern Sie können Positionstabellen in den folgenden Dateiformaten speichern: Textdatei mit Trennzeichen Dezimalpunkt (ASCII) • Textdatei mit Trennzeichen Komma (ASCII) • Excel-kompatible Datei (.csv) • Dateiformat ändern Beim ersten Start von GetPos legen Sie verschiedene Einstellun- gen fest, u.
  • Seite 78 Befehlssatz der Vorgängermodelle SCD5, SCD6 und SCD und eignet sich für die Programmierung des plus PROFILER SCD, sofern auf eine bereits existierende Software aufgebaut werden soll. Sie finden die Befehlssätze im PDF-Format auf der Installations-CD: » Befehlssatz PROFILER »...
  • Seite 79 Trennen Sie das Netzteil des PROFILER SCD vom Stromnetz, bevor Sie mit der Reinigung beginnen. Stellen Sie sicher, dass keine Flüssigkeiten in das Innere des PROFILER SCD oder des Netzteils gelangen. Schützen Sie die Anschlüsse und Bedie- nelemente des PROFILER SCD vor Flüssigkeiten. Berühren Sie Netzteil und Steckdose nie mit feuchten Händen.
  • Seite 80 Wartung Betriebsanleitung Wartung Der PROFILER SCD ist wartungsfrei.
  • Seite 81 Gewährleistungs- und Haftungs- ansprüche. Die folgende Übersicht kann Ihnen bei der Behebung von Stö- rungen und Fehlfunktionen des PROFILER SCD weiterhelfen. Wenn Sie eine Störung oder Fehlfunktion nicht mit Hilfe der Übersicht beheben können, wenden Sie sich an unser Kunden Service Center.
  • Seite 82 Fehlerbehebung Betriebsanleitung Störung Mögliche Ursachen PROFILER SCD lässt sich Stromzufuhr fehlt nicht einschalten Positionsanzeige zeigt fehlerhafte Verkabelung für eine Achse NO SEN- SOR an Messkanal wird nicht benötigt Positionsanzeige zeigt Maschinennullpunkt nicht ge- für eine Achse REF setzt/angefahren SEARCH an...
  • Seite 83 2 Prüfen Sie, ob das betroffene Messsystem ordnungsgemäß mit dem korrek- ten Anschluss am PROFILER SCD verbunden ist. 3 Verbinden Sie das Netzteil des PROFILER SCD mit dem Stromnetz. 4 Prüfen Sie die Positionsanzeige der betroffenen Achse. Deaktivieren Sie die Positionsanzeigen von nicht genutzten Messkanälen.
  • Seite 84 Fehlerbehebung Betriebsanleitung Störung Mögliche Ursachen Positionskorrektur funk- Maschinennullpunkt nicht tioniert nicht gesetzt/angefahren (Positionsan- zeige zeigt REF SEARCH, Status- anzeige Positionskorrektur der jeweiligen Achse blinkt rot) Positionskorrektur für die betrof- fene Achse ist deaktiviert...
  • Seite 85 Bei gewählter Funktion Maschinennullpunkt per Referenzschalter setzen oder • Maschinennullpunkt per Referenzmarke setzen: Fahren Sie nach dem Einschal- ten des PROFILER SCD die Referenzschalter/Referenzmarken aller Achsen an. » Kapitel 6.7.3 Origin, Seite 52 Aktivieren Sie die Positionskorrektur für die betroffene Achse.
  • Seite 86 Sie erreichen unser Kunden Service Center montags bis freitags von 8-16 Uhr. Tel.: +49 6441 9116-36 Fax: +49 6441 9116-40 service@marzhauser.com E-Mail: Damit wir Ihnen im Servicefall schnell helfen können, halten Sie bitte folgende Informationen zu Ihrem PROFILER SCD bereit: Bezeichnung Angabe auf dem Typenschild Type Article-No. Serial-No.
  • Seite 87 PROFILER SCD Service 11.1 Ersatzkomponenten Sollten Sie einmal eine Komponente des PROFILER SCD erset- zen müssen, wenden Sie sich an unser Kunden Service Center. » Kapitel 11 Service, Seite 86 Ersatzkomponente Bestell-Nr. MR-Encoderkabel (2 Kanäle, 2 m) 00-99-900-0859 RS-232-Schnittstellenkabel 00-76-232-0801 USB-Schnittstellenkabel 00-76-100-2802 Externes 24 V/30 W-Netzteil inkl.
  • Seite 88 Außerbetriebnahme Betriebsanleitung Außerbetriebnahme PROFILER SCD außer Betrieb nehmen 1 Schalten Sie den PROFILER SCD aus (Schalter ON-OFF auf Stellung 0). ACHTUNG Geräteschäden durch In-/Außerbetriebnahme bei beste- hender Netzverbindung möglich! Trennen Sie den PROFILER SCD vom Stromnetz, bevor Sie Mess- systeme, einen PC oder andere Peripheriegeräte anschließen oder vom PROFILER SCD trennen.
  • Seite 89 In der EU ist die Entsorgung von Elektro- und Elektronikge- räten mit den Haushaltsabfällen rechtswidrig. Entsorgen Sie PROFILER SCD und Zubehör nicht mit den Haushaltsabfällen. Wenn Sie den PROFILER SCD außerhalb der EU entsorgen, beachten Sie die gesetzlichen Bestimmungen. Auf dem PROFILER SCD ist das nebenste- hende Symbol angebracht.
  • Seite 90 Technische Daten Betriebsanleitung Technische Daten 14.1 Allgemeine Daten Produktmerkmale Messkanäle Positionsauflösung bis 1 nm (abhängig vom eingesetz- ten Messsystem) Interpolations- 0,1 % der Signalperiode (MR/analog genauigkeit 5Vss, 1Vss) Signaleingänge 2 × MR/analog 5Vss 1 × konfigurierbar: MR/analog 5Vss, 1Vss, TTL (RS-422) Spezifikation der MR/analog 5Vss, 1Vss: Interpolation Signaleingänge...
  • Seite 91 210 × 190 × 65 mm (L × B × H) Gewicht ca. 0,9 kg (ohne Kabel) Auf Wunsch kann Ihr PROFILER SCD am Anschluss Encoder 3 auch für den Anschluss eines inkrementellen Messsystems vom Typ TTL (nicht differentiell) nachgerüstet werden. Wenden Sie sich bei Bedarf an unser Kunden Service Center: »...
  • Seite 92 Technische Daten Betriebsanleitung Systemvoraussetzungen (bei Anschluss an einen PC) Schnittstelle USB- oder RS-232-Schnittstelle Betriebssystem Windows 2000, Windows XP (32/64 bit), Windows Vista (32/64 bit), Windows 7 (32/64 bit) oder Windows 8 (32/64 bit) Sicherheitsfunktionen Prozessorüberwachung Reset bei Unterspannung, Logikspannung (3,3 V) Spannungsüberwa- Messung interner Spannungen chung...
  • Seite 93 PROFILER SCD Technische Daten MR/ana- Parameter log 5Vss 1Vss (RS-422) Max. Eingangs- 25 MHz 25 MHz 25 MHz frequenz Max. Interpol-ati- 12.868 12.868 onsfaktor Eingangswider- 120 Ω 120 Ω 120 Ω stand Versorgungsspan- nung Messsystem differentielle Übertragung Flankenabstand min. 36 ns Arkustangens-Interpolation Quadraturzähler...
  • Seite 94 Technische Daten Betriebsanleitung 14.3 Anschlüsse Die Kabelschirmung ist bei allen Anschlüssen mit dem Gehäuse des PROFILER SCD verbunden. 14.3.1 Encoder 1: HD D-Sub 15-pol. Buchse Signal Funktion VCC5 Spannungsversorgung, 5 V +U1X1 +Sinus, X-Achse -U1X1 –Sinus, X-Achse +U2X1 +Cosinus, X-Achse -U2X1 –Cosinus, X-Achse...
  • Seite 95 PROFILER SCD Technische Daten 14.3.2 Encoder 3: D-Sub 9-pol. Buchse Steckerbelegung für MR/analog 5Vss-Messsysteme Signal Funktion –U1 –Sinus Bezugspotential –U2 –Cosinus Error – – +Sinus VCC5 Spannungsversorgung 5 V +Cosinus – – Ausgangssignal: 5Vss, differentielle Übertragung, R = 120 Ω...
  • Seite 96 Technische Daten Betriebsanleitung Signal Funktion Error –U0 –Referenzmarke Messsystem +Sinus VCC5 Spannungsversorgung 5 V +Cosinus +Referenzmarke Messsystem Ausgangssignal: 1Vss, differentielle Übertragung, R = 120 Ω TTL-Eingang, Pull-Down-Widerstand 1 kΩ  GND, Tiefpass 1 kΩ/10 nF max. 500 mA, Gesamtbelastung aller VCC5-Anschlüsse max. 800 mA differentielle Übertragung, R = 120 Ω...
  • Seite 97 PROFILER SCD Technische Daten Signal Funktion +Referenzmarke Messsystem Ausgangssignal: TTL, differentielle Übertragung, R = 120 Ω TTL-Eingang, Pull-Down-Widerstand 1 kΩ  GND, Tiefpass 1 kΩ/10 nF max. 500 mA, Gesamtbelastung aller VCC5-Anschlüsse max. 800 mA 14.3.3 RS-232: D-Sub 9-pol. Stecker...
  • Seite 98 Technische Daten Betriebsanleitung 14.3.4 USB-Schnittstelle: 4-pol. Buchse Typ B Signal Funktion Spannungsversorgung (+5 V, max. 500 mA) USBDM −Data USBDP +Data Bezugspotential intern 100 nF  GND...
  • Seite 99 PROFILER SCD Technische Daten 14.3.5 Feature: HD D-Sub 15-pol. Stecker Signal Funktion – – – – Bezugspotential – – – – +IN1 +Referenzschalter, 0-24 V –IN1 –Referenzschalter, 0-24 V Fußschalter 1, Clear, 0-24 V Fußschalter 2, Send, 0-24 V –...
  • Seite 100 Gehäuse, Schirmanschluss außen (verbunden mit dem Gehäuse) 14.3.7 Shield: Einpressmutter M3 An der Einpressmutter M3 (Shield) können Sie den PROFILER SCD auf ein spezifisches Potential legen (z. B. Schutzerde). Der Anschluss ist nicht geeignet, um einen normkonformen Schutzleiteranschluss zu realisieren.
  • Seite 101 PROFILER SCD Technische Daten 14.4 Externes 24 V/30 W-Netzteil (Phihong PSAA30R-240)
  • Seite 102 Technische Daten Betriebsanleitung...
  • Seite 103 PROFILER SCD Konformitätserklärung Konformitätserklärung Konformitätserklärung Declaration of Conformity Der Hersteller The manufacturer Märzhäuser Sensotech GmbH Märzhäuser Sensotech GmbH An den Fichten 35 An den Fichten 35 35579 Wetzlar 35579 Wetzlar DEUTSCHLAND GERMANY erklärt, dass folgendes Produkt declares that the following product...
  • Seite 104 Index Betriebsanleitung Index Achsenzuordnung 64 Fehlerbehebung 81 Anschlüsse 12, 94 Firmware-Version 68 Anwendungsbereich 11 Fußschalter 29 Anzeige (Menü) 58 Aufstellbedingungen 14 GetPos 69 Außerbetriebnahme 88 Benutzeroberfläche 73 Auswertungsoptionen 61 Dateiformat 69, 77 Installation 69 Baudrate 28, 65 Konfiguration 71 Menüfunktionen 74 Bedieneigenschaften 51 Bedienung 31 Positionstabellen 77...
  • Seite 105 PROFILER SCD Index Standby-Modus 48 Statusanzeige Origin (Menü) 52 allgemeine 34 Positionskorrektur 34 Passwortabfrage 49, 51 Referenzsignal 35 PC 24, 69 Stromverbrauch 91 Periode 63 Stromversorgung 91 Positionsanzeige 32 Support 86 Positionskorrektur System (Menü) 51 aktivieren/deaktivieren 48, 62 Systemvoraussetzungen 92...
  • Seite 106 Notizen Betriebsanleitung Notizen...

  • Seite 107 Warning Note Categories ........119 Hazard Symbols ........... 119 Putting into Service ............120 Putting the PROFILER SCD into Service ....120 Connecting a 3rd Measuring System (Option) ..122 Carrying out a Basic Configuration ....... 125 Establishing the Connection to a PC ..... 126 Connecting the Foot Switch (Option) ....
  • Seite 108 Table of Contents Operating Manual Operation on a PC ............170 GetPos Software ..........170 Instruction Set ............179 Cleaning ............... 180 Maintenance ..............180 10 Troubleshooting ............181 11 Service ................186 11.1 Replacement Components ........187 12 Taking out of Service ............. 188 13 Disposal ................
  • Seite 109 Basics of the Operating Manual This operating manual gives you the information which is needed for trouble-free and safe use of the PROFILER SCD. You must have fully read and understood this operating manual and especially the safety instructions before you put into ser- vice, operate or dispose of the PROFILER SCD.
  • Seite 110 Basics of the Operating Manual Operating Manual 1.1 Symbols and Abbreviations Symbol Meaning additional information and useful notes start of an instruction 1, 2, 3 … steps within an instruction » cross reference to another part of this operating manual, another document or a website Abbreviation Meaning...
  • Seite 111 PROFILER SCD Scope of Delivery Scope of Delivery Designation Quantity PROFILER SCD RS-232 interface cable (9-pin) MR encoder cable (15-pin, 2 channels, 2 m) USB interface cable External power supply 24 V/30 W (fig. similar) incl. 4 adapters (EU/GB/USA/AUS, no fig.) Operating manual Installation CD incl.
  • Seite 112 For questions about ordering, please contact our sales team: Tel.: +49 6441 9116-10 +49 6441 9116-40 Fax: sales@marzhauser.com E-Mail: If you want to make your own cable, you can find the pin as- signments of all the PROFILER SCD ports here: » Chapter 14.3 Ports, page 193...
  • Seite 113 Märzhäuser Wetzlar. Up to 3 incremental measuring systems can be connected to the PROFILER SCD. If needed, in addition to the X- and Y-axis of the measuring stage, an additional 3rd measuring system can be used.
  • Seite 114 Product Description Operating Manual 3.3 Compliance with Directives and Standards Märzhäuser Sensotech hereby declares that the PROFILER SCD was designed and produced in compliance with the EU direc- tives and harmonized standards mentioned in the Declaration of Conformity. The Declaration of Conformity can be found here: »...
  • Seite 115 PROFILER SCD Product Description Designation Function Encoder 1 port for measuring stage with 2 measuring systems (MR/analog 5Vss) Encoder 3 port for 3rd measuring system (MR/analog 5Vss, 1Vss, TTL (RS- 422)) Feature optional functions (port for foot switch, reference switch input for...
  • Seite 116 1 further incremental measuring system without external • power supply type MR/analog 5Vss, 1Vss or TTL (RS-422). On request, your PROFILER SCD can also be upgraded for the connection of an incremental measuring system of type TTL (non-differential) on the port Encoder 3. When needed, please contact our Customer Service Center: »...
  • Seite 117 • necting/disconnecting measuring systems, a PC or other peripherals to/from the PROFILER SCD. Set the PROFILER SCD in such a way that you can immedi- • ately disconnect the power supply from the mains, without hindrance, in case of emergency.
  • Seite 118 Keep this operating manual to hand in the place in which • the PROFILER SCD is used. If you lend or sell the PROFILER SCD, you must also provide • all the documents supplied with it.
  • Seite 119 Hazardous situation that can cause serious injury or death if not avoided NOTICE Warning of possible damage or malfunction 4.5 Hazard Symbols The following hazard symbols are used on the PROFILER SCD or in warning notes in this operating manual: Symbol Meaning warning of a general hazard, which can be...
  • Seite 120 PROFILER SCD. 3 Assemble your measuring stage in accordance with the As- sembly Instructions. 4 Ensure that the PROFILER SCD has a secure footing and is assembled stably. 5 Ensure that the PROFILER SCD is switched off (switch ON-...
  • Seite 121 7 Connect the power supply cable to the port 24V/DC. 8 Connect the power supply to the mains. 9 Switch on the PROFILER SCD (switch ON-OFF to position I). The display lights up. The PROFILER SCD starts the boot se-...
  • Seite 122 Putting into Service Operating Manual 10 If you have received the PROFILER SCD as an accessory for a measuring stage, the PROFILER SCD is already specifically pre-configured for your measuring stage. If you have received the PROFILER SCD independently from a measuring stage, carry out the basic configuration.
  • Seite 123 Disconnect the PROFILER SCD from the mains before connect- ing/disconnecting measuring systems, a PC or other peripherals to/from the PROFILER SCD. 2 Switch off the PROFILER SCD (switch ON-OFF to position 0). 3 Disconnect the power supply of the PROFILER SCD from the mains.
  • Seite 124 Note: If your 3rd measuring system has reference marks, the reference signal is transmitted over the port Encoder 3 to the PROFILER SCD. 6 Connect the power supply of the PROFILER SCD to the mains. 7 Switch on the PROFILER SCD (switch ON-OFF to position I).
  • Seite 125 PROFILER SCD Putting into Service 5.3 Carrying out a Basic Configuration If you have received the PROFILER SCD as an accessory for a measuring stage, and are not using a 3rd measuring system, no basic configuration is needed. If, however, you have upgraded the PROFILER SCD or are using...
  • Seite 126 Putting into Service Operating Manual 5.4 Establishing the Connection to a PC As an option, you can connect the PROFILER SCD to a PC over the RS-232 or USB interface. The interface is automatically switched in the PROFILER SCD. If the PROFILER SCD is connected to a PC over the USB in- terface, the RS-232 interface is automatically disabled.
  • Seite 127 5 Connect the port USB of the PROFILER SCD with a USB port of your PC. Use the USB interface cable for this. 6 Connect the power supply of the PROFILER SCD to the mains. 7 Switch on the PROFILER SCD (switch ON-OFF to position I).
  • Seite 128  Device Manager 2 Expand the column Ports (COM and LPT) by double-clicking. 3 Double-click on the entry PROFILER SCD to open the context menu. 4 In the context menu, select the entry Properties. 5 In the Properties window, select the tab Drivers.
  • Seite 129 PROFILER SCD. Establishing the connection to a PC using an RS-232 cable 1 Switch off the PROFILER SCD (switch ON-OFF to position 0). NOTICE Possible equipment damage from putting into service / taking out of service with existing power connection.
  • Seite 130 Putting into Service Operating Manual If you would like to read the PROFILER SCD over a terminal or other software, use the following settings to configure the COM interface: Parameter Value Baud rate 57,600 baud Data bits Stop bits Parity...
  • Seite 131 Putting into Service 5.5 Connecting the Foot Switch (Option) The foot switch from Märzhäuser Sensotech enables hands-free operation of the PROFILER SCD. Using the foot switch, you can send the position values to a connected PC and zero position values.
  • Seite 132 Putting into Service Operating Manual Connecting the foot switch 1 Switch off the PROFILER SCD (switch ON-OFF to position 0). NOTICE Possible equipment damage from putting into service / taking out of service with existing power connection. Disconnect the PROFILER SCD from the mains before connect- ing/disconnecting measuring systems, a PC or other periph erals to/from the PROFILER SCD.
  • Seite 133 PROFILER SCD Operation Operation 6.1 Becoming Familiar with the User Interface In manual mode, operate the PROFILER SCD over the user inter- face on the touchscreen. Alternative operating options: » Chapter 7 Operation on a PC, page 170...
  • Seite 134 6.2 Getting to Know the Position Display The position display appears after switching on the PROFILER SCD. Which displays and buttons are shown in the position display depends on how your PROFILER SCD is configured.
  • Seite 135 PROFILER SCD Operation The X- and the Y-axis of the measuring stage, which is connect- ed to the port Encoder 1, are assigned to the position displays X and Y. If you have connected a 3rd measuring system to the port Encoder 3, the 3rd measuring system is assigned to the position display Z.
  • Seite 136 The general status display in the right-hand, upper cor- ner of the touchscreen gives you information about the PROFILER SCD's readiness for operation. Green The PROFILER SCD is ready for opera- tion. The PROFILER SCD is not ready for operation. An error code is displayed next to the red display field.
  • Seite 137 6.3 Performing Measurements NOTICE Possible malfunction from incomplete putting into service. Before you can take measurements with the PROFILER SCD, you must have fully put the PROFILER SCD into service. » Chapter 5 Putting into Service, page 120 Performing measurements 1 If the position display shows REF SEARCH, proceed accord- ing to the function set for setting the machine zero (Chapter 6.7.3 Origin, page 153):...
  • Seite 138 Sending position values to a PC by a trigger event 1 Send the current position values to a connected PC via button on PROFILER SCD • » Chapter 6.7.7 COM (Data / Interface), page 166 foot switch (right pedal) •...
  • Seite 139 + CR LF Instruction Set PROFILER • 2.500 First character: Zahl Answer length: variable If you have selected mil on the PROFILER SCD as the measuring unit to display the position value, a return value consists of 17 characters + CR LF.
  • Seite 140 Operation Operating Manual 6.5 Using the Position Correction NOTICE Loss of preconfigured position correction values from deleting or overwriting. The menu Position Correction is not write-protected. Do not delete, overwrite or expand any values entered by Märzhäuser Wetzlar. If required, protect the menu Setup using a password against unauthorised access.
  • Seite 141 6.5.2 Using the Pre-Configured Position Correction If you have received the PROFILER SCD as an accessory for a manual measuring stage with an integrated measuring system, the position correction of the PROFILER SCD is already config- ured for the X- and Y-axis of your measuring stage.
  • Seite 142 For this, use a measure- ment scale placed on the measuring stage/setup. Feed the PROFILER SCD with value pairs of target positions and actual positions at discrete measuring points while moving the measuring stage/setup along the axes which need to be corrected.
  • Seite 143 PROFILER SCD Operation Configuring the position correction yourself As an example, the position correction is performed for the X-axis within the following steps. 1 Open the menu Setup. 2 Open the menu Origin 1/3. 3 Enable the function Zero position value with button.
  • Seite 144 Operation Operating Manual 14 Place a measurement scale (e.g. glass scale) on your measuring stage/setup along the X-axis. 15 Move to the machine zero of the X-axis. If you have enabled in the Origin • menu the function Set machine zero with reference switch, or Set machine zero with reference mark, move to the the reference...
  • Seite 145 PROFILER SCD Operation 16 Make sure that the measurement scale is aligned parallel to the X-axis and that the scale of your measure- ment scale is visibile through the optics of your microscope. 17 Move to the nearest measuring point available on your measure- ment scale.
  • Seite 146 Operation Operating Manual All segments which were saved for the X-axis, along with their associated tar- get and actual values, are now deleted. 24 Add a new segment with Note: Target and actual value for the 0 segment are pre-defined and cannot be changed.
  • Seite 147 PROFILER SCD Operation NOTICE Incorrect position correction from excessive deviation between target value and actual value. The Target Pos. and Act. Pos. values may deviate from each other by a maxi- mum of 127 µm. Check each value pair before saving it.
  • Seite 148 Operation Operating Manual 39 Switch the PROFILER SCD off and on again. Configuring the position correction is now completed. In order to carry out corrected meas- urements, you only need to enable the position correction. » Chapter 6.5.6 Enabling the Position Correction, page 149...
  • Seite 149 To enable the position correction, you must set/move to the machine zero of your measuring stage/setup every time the PROFILER SCD is switched on. When the machine zero is approached, the position correction status display of the X-, Y- and/or Z-axis changes to Green. The position correction is active.
  • Seite 150 Operation Operating Manual 6.6 Enabling/Disabling the Standby Mode In standby mode, the touchscreen of the PROFILER SCD is dimmed with the exception of the general status display. Power consumption is reduced. The measurement function is still active. The set machine zero and the connection to the PC are kept.
  • Seite 151 PROFILER SCD Operation 6.7 Configuring the PROFILER SCD In the next chapters, you will learn how to configure the PROFILER SCD using different menus. 6.7.1 Setup The menu Setup gives you access to all menus, in which you can define settings.
  • Seite 152 Info view system information return to position display 6.7.2 System You can configure the basic operating properties of the PROFILER SCD in the menu System. Acoustic signal enable/disable acoustic signal...
  • Seite 153 PROFILER SCD Operation Password query enable/disable password query Display brightness increase/decrease display brightness Language select user interface language SAVE save settings return to menu Setup When password query is enabled, the menu Setup is protected with the password 1286. 6.7.3...
  • Seite 154 Operation Operating Manual Also distinguish between: Reference switch: In your measuring stage from Märzhäu- • ser Wetzlar, integrated references switches generate a con- trol signal when they are switched, and thus the accur-ate reproducible machine zero for the position correction. Reference mark: Measuring systems from other manu- •...
  • Seite 155 Function description: To set the ma- chine zero, after enabling the function or after each time the PROFILER SCD is switched on, move your measuring sta- ge to the desired position and manually set the machine zero one time with...
  • Seite 156 3rd axis with reference by approaching the nearest reference mark mark Function description: This function is available only for the 3rd measuring system, which is connected to the port Encoder 3 of the PROFILER SCD (Z-axis, menu Origin 3/3).
  • Seite 157 Z position display. Move your 3rd axis to the desired position before you enable the function or switch on the PROFILER SCD. The machine zero is set with the first refe- rence mark, which you approach after enabling the function or after switching on the PROFILER SCD.
  • Seite 158 Operation Operating Manual Note: The value can only be entered if you have selected a function for setting the machine zero. SAVE save settings Up/down arrow switch to the menu Origin of the other axes return to the menu Setup...
  • Seite 159 PROFILER SCD Operation 6.7.4 Display You can configure the display settings of the PROFILER SCD in the menu Display. Position display define the number of displayed decimal decimal places places Measuring unit define measuring unit Rotate the display rotate touchscreen display by 180° (e.g.
  • Seite 160 Operation Operating Manual 6.7.5 PosCorr (Position Correction) The menu Position Correction 1/2 describes the procedure for configuring the position correction. Down arrow switch to the menu Position Correction 2/2 return to the menu Setup...
  • Seite 161 PROFILER SCD Operation In the menu Position Correction 2/2, you can configure the position correction of the PROFILER SCD. Target Pos. enter the target value of the reference position Act. Pos. enter the actual value of the reference position display live the current position value in the Act.
  • Seite 162 NOTICE Incorrect measurement from wrong configuration. When configuring the PROFILER SCD, you must indicate the correct encoder type for the 3rd measuring system, if available. Incorrect position values from relocating the machine zero or changing the encoder type.
  • Seite 163 PROFILER SCD Operation ON/OFF enable/disable measurement function Note: When the measurement function is disabled, the respective axis is hidden in the position display. Count +/- select counting direction Encoder type select encoder type (MR/analog 5Vss, 1Vss, TTL (RS-422)) Note: The selection of the encoder types 1Vss and TTL (RS-422) is only pos- sible for the 3rd measuring system.
  • Seite 164 Operation Operating Manual Period MR/analog 5Vss: 0.5 mm pre-set (not adjustable) 1Vss: enter period length of the input signal in mm TTL (RS-422): enter counting step ac- cording to quadruple evaluation in mm SAVE save settings Down arrow switch to the menu Encoder 2/2 return to the menu Setup...
  • Seite 165 The setting Swap X-Y or Swap X-Z does not affect the assignment of reference switches/marks and position correction values to the related axes. Only the display of the position values on the PROFILER SCD is switched. SAVE save settings Up arrow switch to the menu Encoder 1/2...
  • Seite 166 NOTICE Faulty data transmission and measurement from incorrect configuration. When the PROFILER SCD and PC are connected to each other over the RS-232 interface, you must enter the same baud rate selected on your PC when configuring the PROFILER SCD.
  • Seite 167 PROFILER SCD Operation Send position enable/disable button (X, Y, Z) with COM- button SAVE save settings return to the menu Setup 6.7.8 Service In the menu Service 1/2, you can see the current status of the connected measuring systems. Down arrow...
  • Seite 168 Operation Operating Manual The menu Service 2/2 gives you the opportunity to perform a reset and to restore the factory setting of the PROFILER SCD. Reset restart PROFILER SCD Note: The saved settings are kept. After resetting, you only need to set/...
  • Seite 169 PROFILER SCD Operation 6.7.9 Information In the menu Information, you can find information on the firm- ware version and type of the PROFILER as well as our contact data. return to the menu Setup...
  • Seite 170 PC, and have the option of saving them in an ASCII text file (.txt) or an Excel-compatible file (.csv) for further processing. To send position values from the PROFILER SCD to your PC, and to process them with GetPos, the PROFILER SCD and your PC must be correctly connected and configured.
  • Seite 171  Device Manager 2 Expand the column Ports (COM and LPT) by double-clicking. The COM port used is listed in brackets behind the entry PROFILER SCD (with a USB connection) or behind the entry Communications Port (with an RS-232 connection).
  • Seite 172 When starting GetPos for the first time, the dialog window GetPos Setup appears. Here, you can make all required settings, in order to establish the connection between PROFILER SCD and GetPos. If the settings were already made, the dialog window GetPos Setup no longer appears when starting GetPos.
  • Seite 173 (axes) and, when con- nected over the RS-232 interface, the baud rate selected on the PROFILER SCD. 2 Select the PC Port over which the PROFILER SCD is connected to your PC. 3 Select the number of measuring systems (No. of axes), which are connected to the PROFILER SCD and are enabled in the menu Encoder.
  • Seite 174 Operation on a PC Operating Manual 7.1.2 User Interface Button Function create new position table open saved position table save current position table display version number of GetPos zero position value of X...
  • Seite 175 PROFILER SCD Operation on a PC Button Function zero position value of Y zero position value of Z no function zero position values of all axes adopt current position values in position table delete last adopted position value function only available for predecessor devices with 4 measuring channels 7.1.3...
  • Seite 176 Quit end GetPos Setup COM port select port over which the PROFILER SCD is connected to your PC Baud rate select baud rate Note: The baud rate selection is only relevant for an RS-232 connection to your PC. With a USB connection, the baud rate selection has no effect.
  • Seite 177 Backspace 7.1.5 Sending Position Values to the PC You can send position values to GetPos in different ways: press button on PROFILER SCD • press button in GetPos • press button Enter on your PC keyboard •...
  • Seite 178 Operation on a PC Operating Manual 7.1.6 Saving Position Tables You can save position tables in the following file formats: text file with decimal separators (ASCII) • text file with comma separators (ASCII) • Excel-compatible file (.csv) • Changing the file format When starting GetPos for the first time, you determine different settings, including the file format, in which you will save your position tables.
  • Seite 179 SCD5, SCD6 and SCD (with plus few exceptions) and is suitable for programming the PROFILER SCD, if you want to use or develop further an already exist ing software. You can find the instruction sets available in PDF format on the installation CD: »...
  • Seite 180 Disconnect the power supply from the mains before cleaning the PROFILER SCD or the power supply. Ensure that no liquids enter the interior of the PROFILER SCD or the power supply. Protect ports and plugs from liquids. Never touch the power supply or the socket with wet hands.
  • Seite 181 Possible electric shock and equipment damage from not permitted repair attempts. Never open the housing of the PROFILER SCD or the accom- panying power supply. Only have repair work carried out by our Customer Service Center. In case of violation, all warranty and liability claims will become void.
  • Seite 182 Troubleshooting Operating Manual Fault Possible causes PROFILER SCD doesn't no power supply turn on Position display shows incorrect cabling NO SENSOR for an axis measuring channel is not need ed Position display shows machine zero not set/approached REF SEARCH for an axis...
  • Seite 183 Check whether the external power supply is properly connected to the port 24V/DC on the PROFILER SCD and the socket. 1 Disconnect the power supply of the PROFILER SCD from the mains. 2 Check whether the affected measuring system is properly connected to the PROFILER SCD over the correct port.
  • Seite 184 Troubleshooting Operating Manual Fault Possible causes Position correction does machine zero not set/ not work approached (position display shows REF SEARCH, status display pos ition correction of the respec- tive axis flashes red) position correction for the affected axis is disabled...
  • Seite 185 If function Set machine zero with reference switch or function Set machine • zero with reference mark is selected: Approach the reference switches/ref- erence marks of all axes after switching on the PROFILER SCD. » Chapter 6.7.3 Origin, page 153 Enable the position correction for the affected axis.
  • Seite 186 Tel.: +49 6441 9116-36 Fax: +49 6441 9116-40 E-mail: service@marzhauser.com So that we can help you quickly when you need service, please keep handy the following information about your PROFILER SCD: Description Information on the identification plate Type Article-No. Serial-No.
  • Seite 187 PROFILER SCD Service 11.1 Replacement Components Should you need to replace a component of the PROFILER SCD, please contact our Customer Service Center. » Chapter 11 Service, page 186 Replacement components Order no. MR encoder cable (2 channels, 2 m) 00-99-900-0859...
  • Seite 188 Operating Manual Taking out of Service Taking the PROFILER SCD out of service 1 Switch off the PROFILER SCD (switch ON-OFF to position 0). NOTICE Possible equipment damage from putting into service / taking out of service with existing power connection.
  • Seite 189 Do not dispose of the PROFILER SCD and accessories with the household waste. If you dispose of the PROFILER SCD outside the EU, note the legal regulations. The adjacent symbol is attached to the PROFILER SCD.
  • Seite 190 Technical Data Operating Manual Technical Data 14.1 General Data Product features Measuring channels Position resolution up to 1 nm (depends on measuring system used) Interpolation 0.1 % of the signal period (MR/ana- accuracy log 5Vss, 1Vss) Signal inputs 2 × MR/analog 5Vss 1 ×...
  • Seite 191 210 × 190 × 65 mm (L × W × H) Weight approx. 0.9 kg (excluding cables) On request, your PROFILER SCD can also be upgraded for the connection of an incremental measuring system of type TTL (non-differential) on the port Encoder 3. When needed, please contact our Customer Service Center: »...
  • Seite 192 Technical Data Operating Manual Security functions Processor monitoring reset in case of undervoltage, logic voltage (3.3 V) Voltage monitoring measurement of internal voltages (3.3 V, 5 V, 24 V/DC) Surge/short-circuit VCC5 + VCCEXT, shutdown is protection automatically reset after the end of (external voltages) the overload condition 14.2 Encoder Interface...
  • Seite 193 PROFILER SCD Technical Data differential transmission pulse interval min. 36 ns arcus tangent interpolation quadrature counter max. 500 mA per measuring system, max. 800 mA total 14.3 Ports On all ports, the cable shield is connected to the housing of the PROFILER SCD.
  • Seite 194 Technical Data Operating Manual Signal Function REF1 reference switch input X-axis +U1X2 +sine, Y-axis -U1X2 –sine, Y-axis +U2X2 +cosine, Y-axis -U2X2 –cosine, Y-axis 9, 10, 15 reference potential max. 500 mA, total load of all VCC5 ports max. 800 mA output signal: 5Vss, differential transmission, R = 120 Ω...
  • Seite 195 PROFILER SCD Technical Data Signal Function +cosine – – output signal: 5Vss, differential transmission, R = 120 Ω TTL input, pull-down resistor 1 kΩ  GND, low pass 1 kΩ/10 nF max. 500 mA, total load of all VCC5 ports max. 800 mA...
  • Seite 196 Technical Data Operating Manual Pin assignment for TTL (RS-422) measuring systems Signal Function –U1 negative U1 reference potential –U2 negative U2 error –U0 –reference mark measuring sys- positive U1 VCC5 power supply, 5 V positive U2 +reference mark measuring sys- output signal: TTL, differential transmission, R = 120 Ω...
  • Seite 197 PROFILER SCD Technical Data 14.3.3 RS-232: D-Sub 9-Pin Male Connector Signal Function – – reception line transmission line – – reference potential – – – – – – – reserved for system-internal functions 14.3.4 USB Port: 4-Pin Female Connector, Type B...
  • Seite 198 Technical Data Operating Manual 14.3.5 Feature: HD D-Sub 15-Pin Male Connector Signal Function – – – – reference potential – – – – +IN1 +reference switch, 0-24 V –IN1 −reference switch, 0-24 V foot switch 1, Clear, 0-24 V foot switch 2, Send, 0-24 V –...
  • Seite 199 (connected to the housing) 14.3.7 Shield: Insert Nut M3 On the insert nut M3 (Shield), you can set the PROFILER SCD to a specific potential (e.g. protective earth). The port is not suitable for implementing a standards-compliant PE connection.
  • Seite 200 Technical Data Operating Manual 14.4 External 24 V/30 W Power Supply (Phihong PSAA30R-240)
  • Seite 201 PROFILER SCD Notes Source: www.phihong.com.tw, issue: 12.06.2017. Subject to change without notice.
