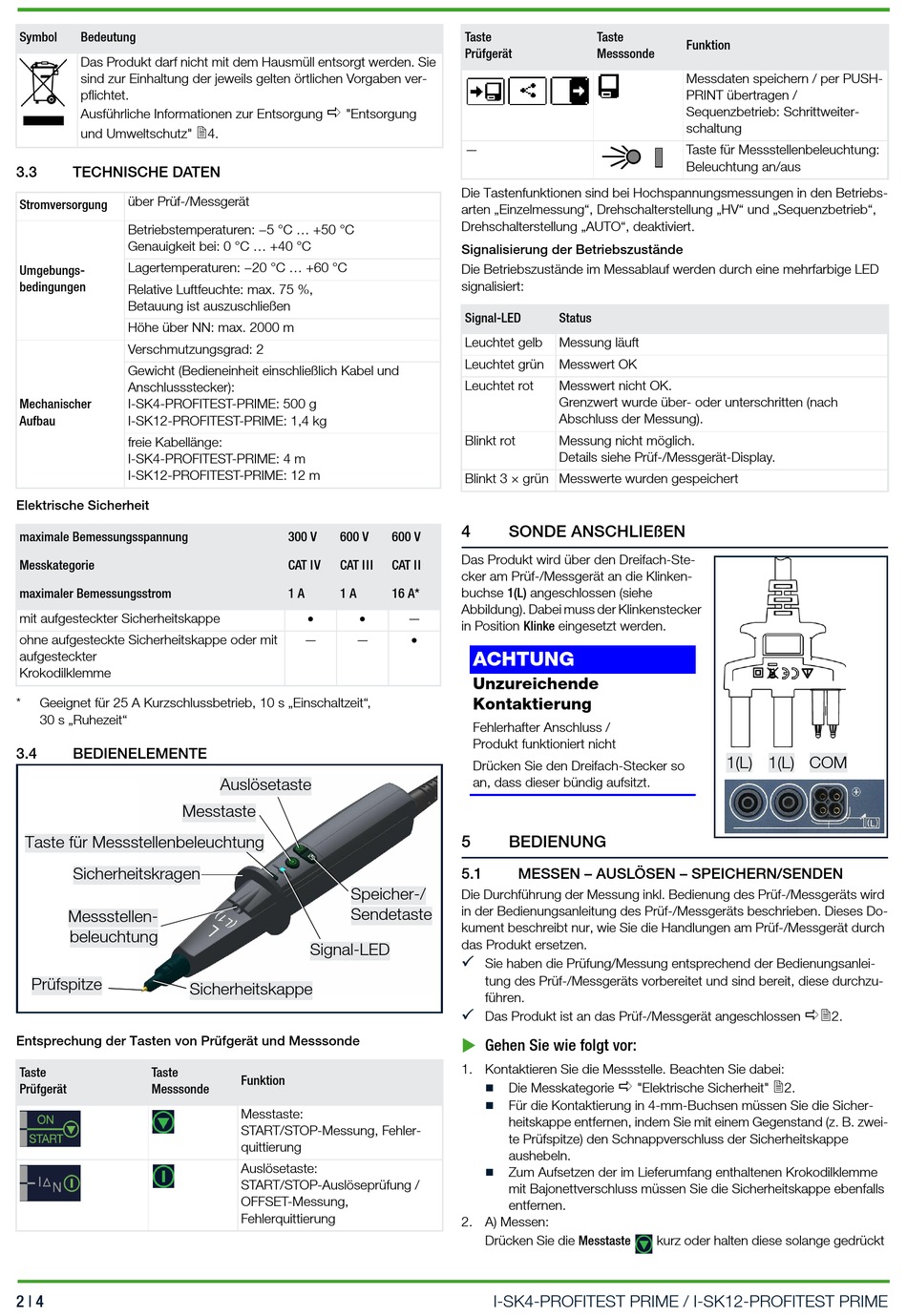

Symbol Bedeutung
Das Produkt darf nicht mit dem Hausmüll entsorgt werden. Sie
sind zur Einhaltung der jeweils gelten örtlichen Vorgaben ver-
pflichtet.
Ausführliche Informationen zur Entsorgung
und Umweltschutz"
3.3 TECHNISCHE DATEN
über Prüf-/Messgerät
Stromversorgung
Betriebstemperaturen: −5 °C ... +50 °C
Genauigkeit bei: 0 °C ... +40 °C
Lagertemperaturen: −20 °C ... +60 °C
Umgebungs-
bedingungen
Relative Luftfeuchte: max. 75 %,
Betauung ist auszuschließen
Höhe über NN: max. 2000 m
Verschmutzungsgrad: 2
Gewicht (Bedieneinheit einschließlich Kabel und
Anschlussstecker):
Mechanischer I-SK4-PROFITEST-PRIME: 500 g
Aufbau I-SK12-PROFITEST-PRIME: 1,4 kg
freie Kabellänge:
I-SK4-PROFITEST-PRIME: 4 m
I-SK12-PROFITEST-PRIME: 12 m
Elektrische Sicherheit
maximale Bemessungsspannung
Messkategorie
maximaler Bemessungsstrom
mit aufgesteckter Sicherheitskappe
ohne aufgesteckte Sicherheitskappe oder mit
aufgesteckter
Krokodilklemme
* Geeignet für 25 A Kurzschlussbetrieb, 10 s „Einschaltzeit",
30 s „Ruhezeit"
3.4 BEDIENELEMENTE
Messtaste
Taste für Messstellenbeleuchtung
Sicherheitskragen
Messstellen-
beleuchtung
Prüfspitze
Entsprechung der Tasten von Prüfgerät und Messsonde
Taste Taste
Prüfgerät Messsonde
2 | 4

"Entsorgung

4.
300 V 600 V
CAT IV CAT III
1 A 1 A
 
— —
Auslösetaste
Speicher-/
Sendetaste
Signal-LED
Sicherheitskappe
Funktion
Messtaste:
START/STOP-Messung, Fehler-
quittierung
Auslösetaste:
START/STOP-Auslöseprüfung /
OFFSET-Messung,
Fehlerquittierung
Taste
Prüfgerät
—
Die Tastenfunktionen sind bei Hochspannungsmessungen in den Betriebs-
arten „Einzelmessung", Drehschalterstellung „HV" und „Sequenzbetrieb",
Drehschalterstellung „AUTO", deaktiviert.
Signalisierung der Betriebszustände
Die Betriebszustände im Messablauf werden durch eine mehrfarbige LED
signalisiert:
Signal-LED Status
Leuchtet gelb Messung läuft
Leuchtet grün Messwert OK
Leuchtet rot Messwert nicht OK.
Grenzwert wurde über- oder unterschritten (nach
Abschluss der Messung).
Blinkt rot Messung nicht möglich.
Details siehe Prüf-/Messgerät-Display.
Blinkt 3 × grün Messwerte wurden gespeichert
4 SONDE ANSCHLIEßEN
600 V
Das Produkt wird über den Dreifach-Ste-
CAT II
cker am Prüf-/Messgerät an die Klinken-
16 A* buchse 1(L) angeschlossen (siehe
Abbildung). Dabei muss der Klinkenstecker
—
in Position Klinke eingesetzt werden.

ACHTUNG
Unzureichende
Kontaktierung
Fehlerhafter Anschluss /
Produkt funktioniert nicht
Drücken Sie den Dreifach-Stecker so
an, dass dieser bündig aufsitzt.
5 BEDIENUNG
5.1 MESSEN – AUSLÖSEN – SPEICHERN/SENDEN
Die Durchführung der Messung inkl. Bedienung des Prüf-/Messgeräts wird
in der Bedienungsanleitung des Prüf-/Messgeräts beschrieben. Dieses Do-
kument beschreibt nur, wie Sie die Handlungen am Prüf-/Messgerät durch
das Produkt ersetzen.

Sie haben die Prüfung/Messung entsprechend der Bedienungsanlei-
tung des Prüf-/Messgeräts vorbereitet und sind bereit, diese durchzu-
führen.

Das Produkt ist an das Prüf-/Messgerät angeschlossen

Gehen Sie wie folgt vor:
1. Kontaktieren Sie die Messstelle. Beachten Sie dabei:

Die Messkategorie
 Für die Kontaktierung in 4-mm-Buchsen müssen Sie die Sicher-
heitskappe entfernen, indem Sie mit einem Gegenstand (z. B. zwei-
te Prüfspitze) den Schnappverschluss der Sicherheitskappe
aushebeln.

Zum Aufsetzen der im Lieferumfang enthaltenen Krokodilklemme
mit Bajonettverschluss müssen Sie die Sicherheitskappe ebenfalls
entfernen.
2. A) Messen:
Drücken Sie die Messtaste
I-SK4-PROFITEST PRIME / I-SK12-PROFITEST PRIME
Taste
Funktion
Messsonde
Messdaten speichern / per PUSH-
PRINT übertragen /
Sequenzbetrieb: Schrittweiter-
schaltung
Taste für Messstellenbeleuchtung:
Beleuchtung an/aus
1(L) 1(L) COM

"Elektrische Sicherheit"
kurz oder halten diese solange gedrückt

2.

2.
