Eingang Für Widerstandsthermometer (Rtd); Eingang Für Thermistoren; Eingang Für Lineare Signale (Ma); Logische Eingänge - Tecnologic K85 Bedienungsanleitung

Präzision der kalten Lötstelle: 0.1° C/° C nach 20 Minuten
Warmlauf.
Eingangsimpedanz: > 1 MΩ .
2.5 – EINGANG FÜR WIDERSTANDSTHERMOMETER (RTD)
10
11
RTD
12

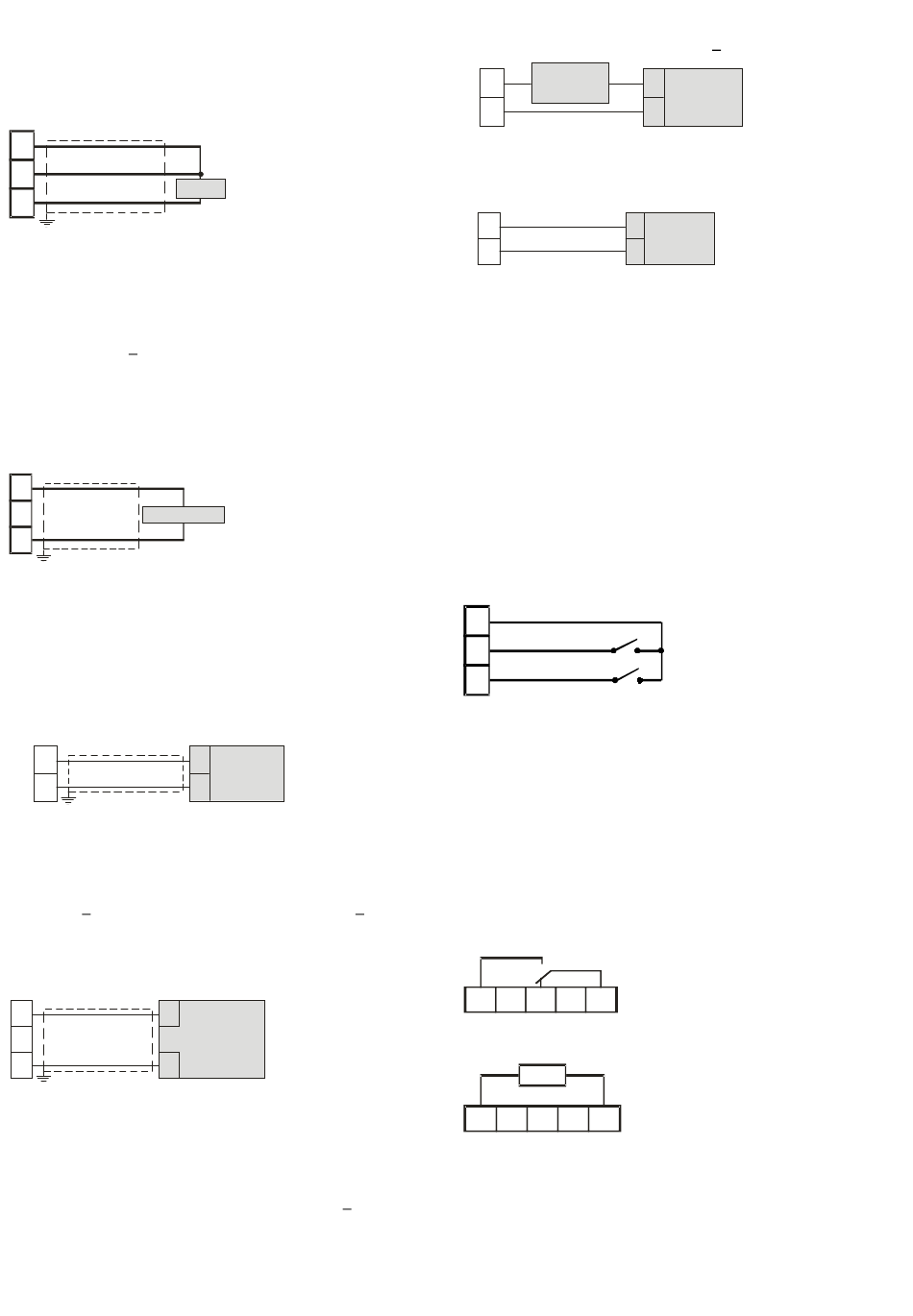

Abb. 5 Anschluss von Widerstandsthermometern
Eingangskreislauf: Stromzufuhr (135 µA).
Leitungswiderstand: Automatische Korrektur bis 20 Ω/Draht und
max. Fehler um + 0,1% der vollen Eingangsbereichlänge.
Kalibrierung: Nach EN 60751/A2.
Hinweis: Der Widerstand der 3 Drähte muss gleich sein.
2.6 – EINGANG FÜR THERMISTOREN
10
PTC/NTC
11
12
Abb. 6 Anschluss von Thermistoren
Eingangskreislauf: Stromzufuhr (25 µA).
Leitungswiderstand: Nicht kompensiert.
2.7 – EINGANG FÜR LINEARE SIGNALE (V und mV
- 11
+ 12
Abb. 7 Anschluss von Signalen in V / mV
Eingangsimpedanz: > 1 MΩ.
Präzision: + 0,5 % der vollen Eingangsbereichlänge + 1 dgt bei 25
° C.
2.8 – EINGANG FÜR LINEARE SIGNALE (mA)
10
+
11
12
-
Abb. 8 Anschluss von 0/4-20 mA Signalen mit passivem Sender
und Zusatzversorgung
Eingangsimpedanz:< 51 Ω.
Präzision: 0,5 % der vollen Eingangsbereichlänge + 1 dgt bei 25
° C.
TECNOLOGIC spa - K 85 – TECHNISCHE BETRIEBS- UND FUNKTIONSANLEITUNG - Vr. 07- SEITE 2
-
V, mV
+
Trasmet.
4...20 mA
2 fili
Absicherung: NICHT Kurzschlussgesichert.
Innere Zusatzversorgung: 10 V DC (+ 10%), max. 20 mA.
- 11
+ 12
Abb. 9 Anschluss von 0/4-20 mA Signalen mit passivem Sender
und externer Versorgung
- 11
+ 12
Abb. 10 Anschluss von 0/4-20 mA Signalen mit aktivem Sender
2.9 – LOGISCHE EINGÄNGE
Sicherheitshinweis:
1) Kabel der logischen Eingänge nicht mit Leistungskabeln
verbinden.
2) Äußere Kontakte verwenden, die für 0.5 mA, 5 V DC geeignet
sind.
3) Das Gerät benötigt mindestens 150 mS, um die
Zustandsänderung des Kontaktes erkennen zu können.
4) Die logischen Eingänge sind NICHT vom Messeingang isoliert.
Der äußere Kontakt muss eine doppelte bzw. verstärkte Isolierung
zwischen dem logischen Eingang und der Produktionslinie
garantieren.
4
Logische Eingänge 2
5
6
Logische Eingänge 1
)
2.10 - AUSGÄNGE
Sicherheitshinweise:
1) Zur Vermeidung von Stromschlägen, das Leistungskabel erst
nach Herstellung aller anderen Anschlüsse anschließen.
2) Für den Stromanschluss Kabel No 16 AWG oder stärkere Kabel
für Temperaturwerte von mind. 75 ° C verwenden.
3) Ausschließlich Kupferkabel verwenden.
a) Ausgang Out 1
Relais
13 14 15
NO NC
SSR
SSR
13 14 15
-
Hinweis: Dieser Ausgang ist NICHT isoliert. Das statische Relais
muss eine doppelte Isolierung bzw. eine verstärkte Isolierung
zwischen dem Geräteausgang und der Leistungsleitung
garantieren.
Alim.
- +
Trasmet.
+
Esterno
4-20 mA
-
passivo
Trasmet.
-
4-20 mA
+
attivo
Out 1 Leistung der Kontakte:
8 A /250 V cosφ =1
3 A /250 V cosφ =0,4
16 17
Schaltungen: 1 x 10
C
Logisches Niveau 0:
Vout < 0.5 V DC.
Logisches Niveau 1:
16 17
12 V ± 20% @ 1 mA
+
10 V ± 20% @ 20 mA.
5
