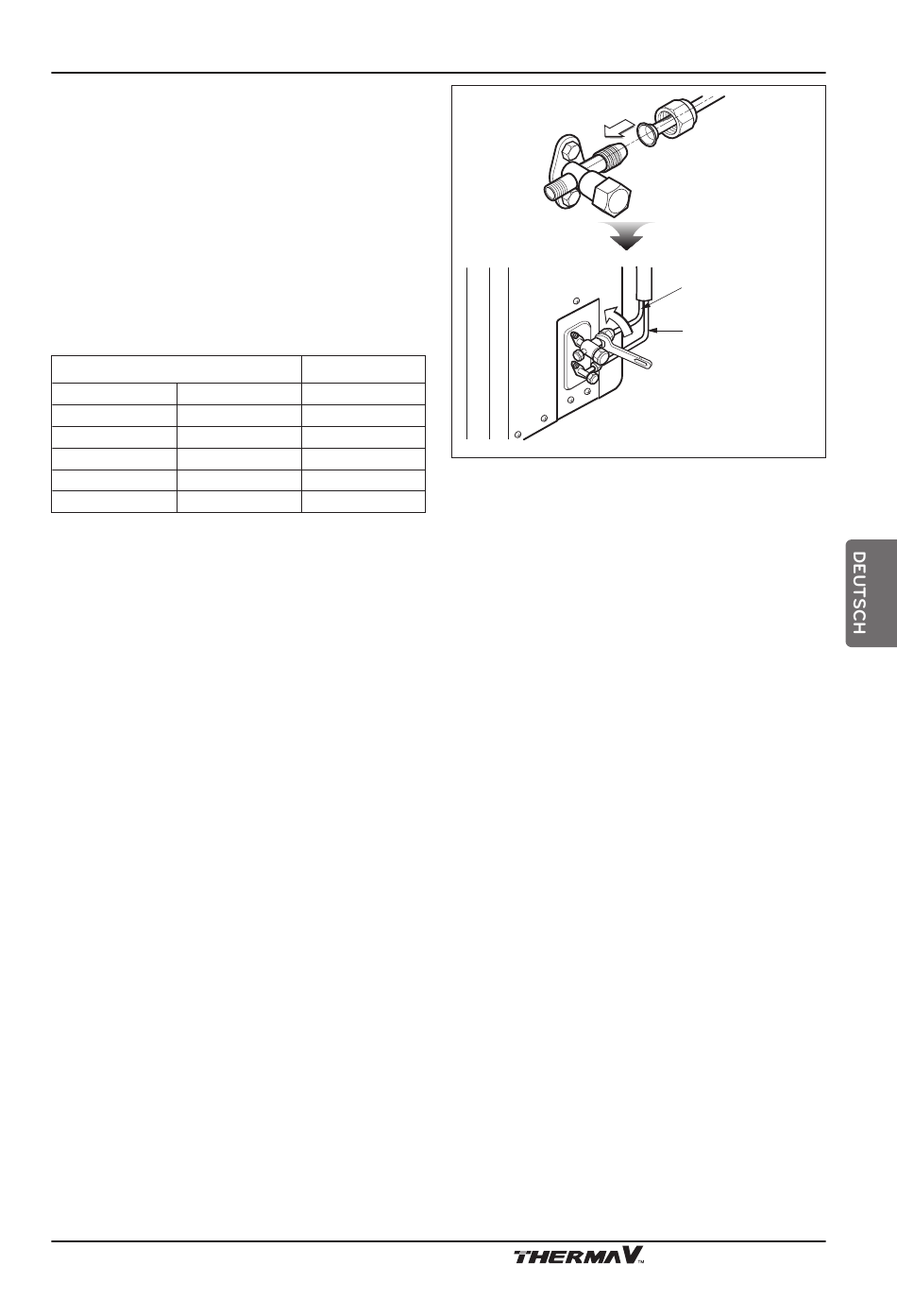

Rohranschlüsse am Außengerät
(Heizleistung des Gerätes: 9 kW)
• Richten Sie die Mitte der Rohre aus und
ziehen Sie die Schraubenmutter mit der Hand
fest.
• Ziehen Sie die Mutter dann mit einem Drehmo-
mentschlüssel bis zum Klicken fest.
- Beachten Sie beim Anziehen der Schrauben-
mutter den Richtungspfeil auf dem Drehmo-
mentschlüssel.
Außendurchmesser
mm
Ø6.35
Ø9.52
Ø12.7
Ø15.88
Ø19.05
Richten Sie die Mitte der Rohre aus und ziehen
Sie die Schraubenmutter mit der Hand fest.
Anschluss der Rohrleitungen und Kabel am Außengerät
Drehmoment
kgf . m
Zoll
1/4 1.8~2.5
3/8 3.4~4.2
1/2 5.5~6.6
5/8 6.3~8.2
3/4 9.9~12.1
Außengerät
Drehmomentschlüsselwrench
Montageanleitung 39
Rohrleitungen
der Luftseite
Rohrleitungen der
Flüssigkeitsseite
