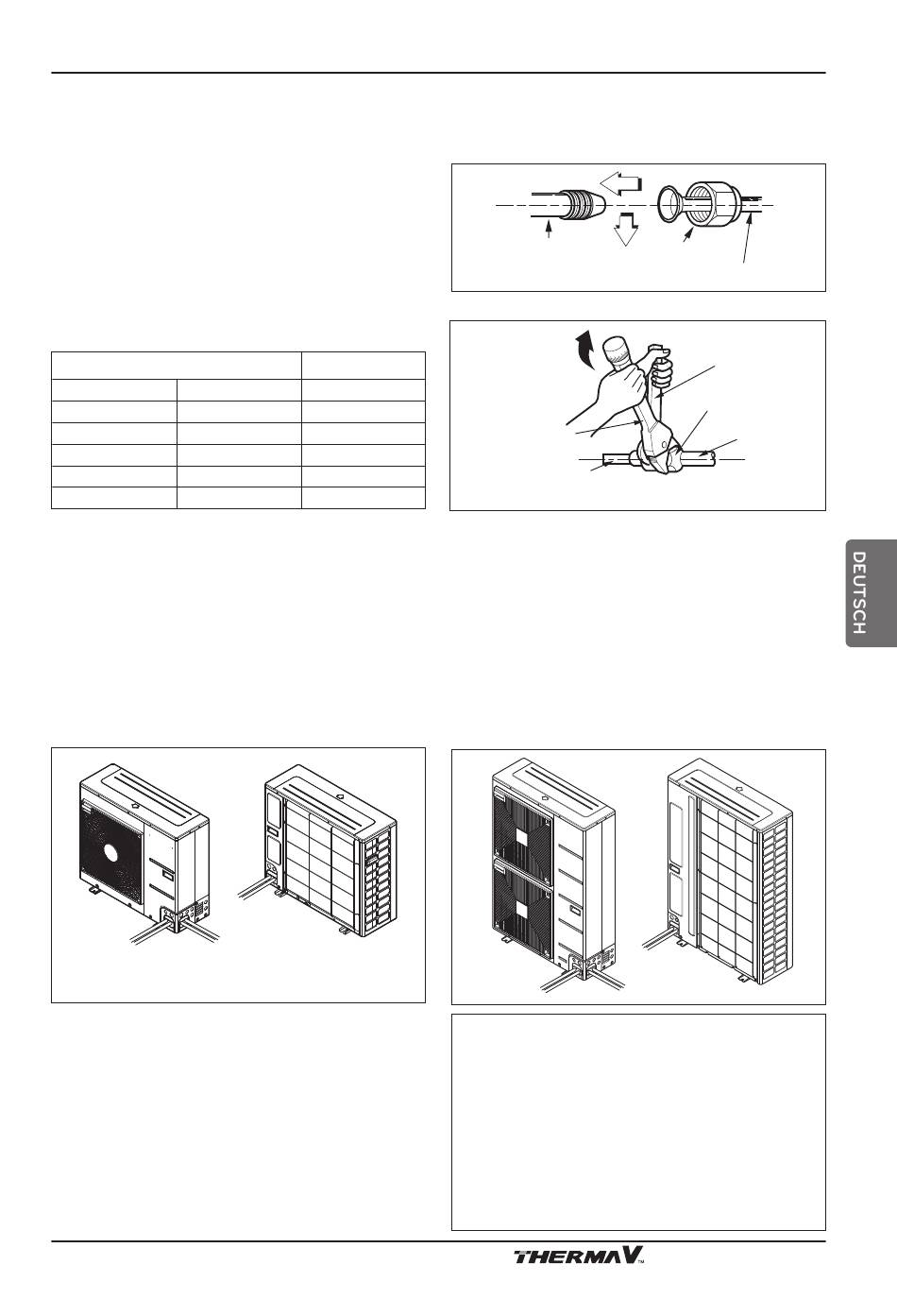

Rohranschlüsse am Innengerät
Der Rohranschluss am Innengerät erfolgt in zwei Schritten. Lesen Sie die folgenden Anleitungen sorgfältig.
Schritt 1. Vorbefestigung.
• Richten Sie die Mitte der Rohre aus und ziehen
Sie die Schraubenmutter mit der Hand fest.
Schritt 2. Befestigung.
• Ziehen Sie die Schraubenmutter mit einem
Schraubenschlüssel fest.
• Drehmomente.
Außendurchmesser
mm
6.35
9.52
12.7
15.88
19.05
Rohranschlüsse am Außengerät (Heizleistung des Gerätes:
9kW(U4 Chassis), 12kW, 14kW, 16kW)
Der Rohranschluss am Außengerät erfolgt in fünf Schritten, einschließlich Einstellung der Leiterpla-
tine.
Schritt 1. Laufrichtung der Rohre festlegen.
• Die Rohre sind in vier Richtungen anschließbar
• Die Richtungen werden in der Abbildung rechts gezeigt.
Nach hinten
Zur Seite
Nach vorn
Schritt 2. Laufrichtung der Rohre festle-
gen:Nach unten verlaufend
Anschluss der Rohrleitungen und Kabel am Außengerät
Drehmoment
Zoll
kgf·m
1/4
1.8 ~ 2.5
3/8
3.4 ~ 4.2
1/2
5.5 ~ 6.6
5/8
6.6 ~ 8.2
3/4
9.9 ~ 12.1
Rohrleitungen der
Schraubenmutter
Innenanlage
Drehmomentschlüssel
Rohrleitungen
der Innenanlage
Nach
hinten
Zur Seite
Nach vorn
Not Available
Rohrleitungen
Maulschlüssel (fixiert)
Schraubenmutter
Anschlussrohr
Montageanleitung 37
