Proline Promass O 100 PROFIBUS DP
Endress+Hauser
Diagnoseverhalten
Nur Logbuch
Aus
Darstellung des Messwertstatus
Werden die Funktionsblöcke Analog Input, Digital Input und Totalisator für die zyklische
Datenübertragung konfiguriert, so wird der Gerätestatus gemäss PROFIBUS Profil Spezifi-
kation 3.02 codiert und zusammen mit dem Messwert über das Coding-Byte (Byte 5) an
den PROFIBUS Master (Klasse 1) übertragen. Das Coding-Byte ist in die Segmente Quality,
Quality Substatus und Limits (Grenzwerte) unterteilt.
Quality

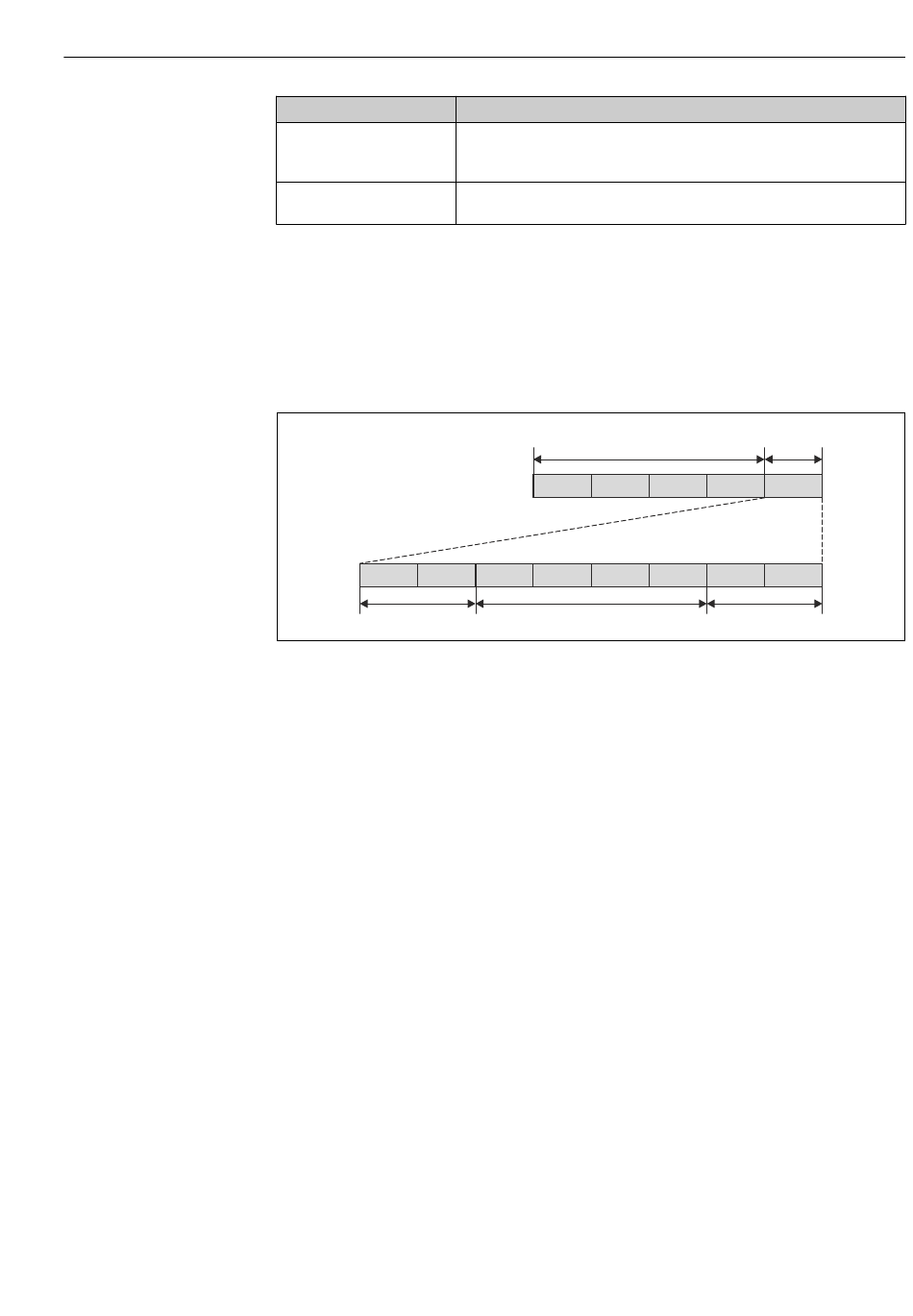

 17 Struktur des Coding-Byte
Der Inhalt des Coding-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im
jeweiligen Funktionsblock. Je nachdem, welches Fehlerverhalten eingestellt wurde, wer-
den über das Coding-Byte Statusinformationen gemäß PROFIBUS Profil Spezifikation 3.02
an den PROFIBUS Master (Klasse 1) übertragen.
Messwert- und Gerätestatus über Diagnoseverhalten bestimmen
Mit der Zuweisung des Diagnoseverhaltens wird auch der Messwert- und Gerätestatus für
die Diagnoseinformation verändert. Der Messwert- und Gerätestatus ist abhängig von der
Auswahl des Diagnoseverhaltens und in welcher Gruppe sich die Diagnoseinformation
befindet. Messwert- und Gerätestatus sind dem jeweiligen Diagnoseverhalten fest zuge-
ordnet und nicht separat veränderbar.
Die Diagnoseinformationen sind wie folgt gruppiert:
• Diagnoseinformationen zum Sensor: Diagnosenummer 000...199 (→  84)
• Diagnoseinformationen zur Elektronik: Diagnosenummer 200...399 (→  84)
• Diagnoseinformationen zur Konfiguration: Diagnosenummer 400...599 (→  84)
• Diagnoseinformationen zum Prozess: Diagnosenummer 800...999 (→  84)
Abhängig in welcher Gruppe sich die Diagnoseinformation befindet sind folgender Mess-
wert- und Gerätestatus dem jeweiligen Diagnoseverhalten fest zugeordnet:
Beschreibung
Das Gerät misst weiter. Die Diagnosemeldung wird nur im Untermenü Ereig-
nis-Logbuch (Ereignisliste) eingetragen und nicht im Wechsel zur Betriebsan-
zeige angezeigt.
Das Diagnoseereignis wird ignoriert und weder eine Diagnosemeldung gene-
riert noch eingetragen.
Messwert
Quality Substatus
Diagnose und Störungsbehebung
Coding
(hex)
Byte 5
Limits
A0021271-DE
