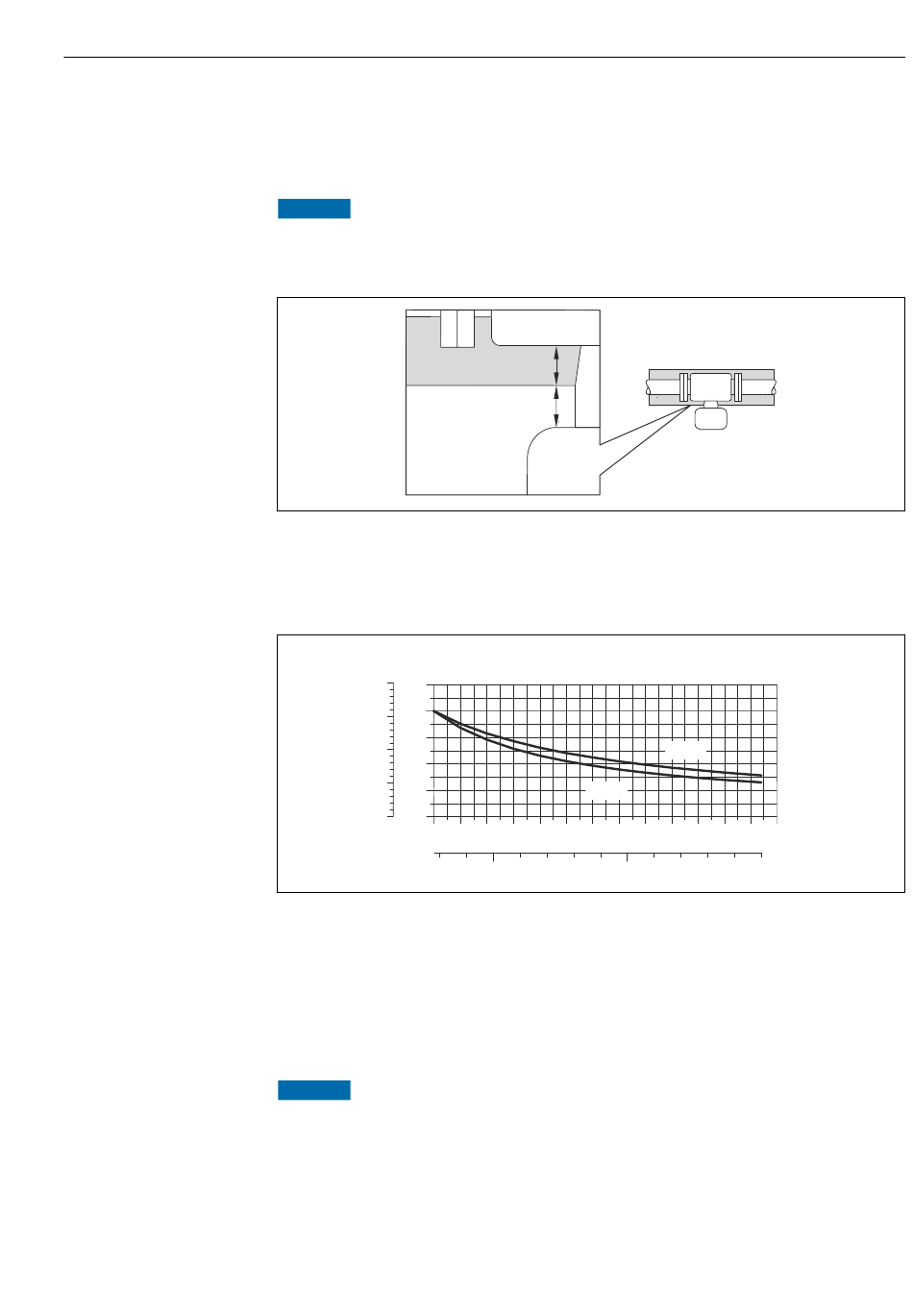

Wärmeisolation
Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer
zum Messumformer möglichst gering gehalten wird. Für die erforderliche Isolation sind
verschiedenste Materialien verwendbar.
HINWEIS
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Maximale Isolationshöhe beim Messumformerhals beachten, so dass der Messumfor-
merkopf komplett freibleibt.
a Mindestabstand zur Isolation
t maximale Isolationsdicke
Der Mindestabstand vom Umformgehäuse zur Isolation beträgt 10 mm (0,39 in), so dass
der Messumformerkopf komplett frei bleibt.
t
[in] [mm]
4
100
80
3
60
2
40
1
20
0 0
80
 6 Maximal empfohlene Isolationsdicke in Abhängigkeit von Mediums- und Umgebungstemperatur
t Isolationsdicke
T Mediumstemperatur
m
T Maximal empfohlene Isolationsdicke bei einer Umgebungstemperatur von T
40(104)
T Maximal empfohlene Isolationsdicke bei einer Umgebungstemperatur von T
60(140)
HINWEIS
Gefahr der Überhitzung bei Isolation
‣
Sicherstellen das die Temperatur am unteren Ende des Umformergehäuses nicht höher
ist als 80 °C (176 °F)
t
a
T
60 (140)
100 120 140 160
200 300
T
40 (104)
180 200
[°C]
T
m
[°F]
400
= 40 °C (104 °F)
a
= 60 °C (140 °F)
a
