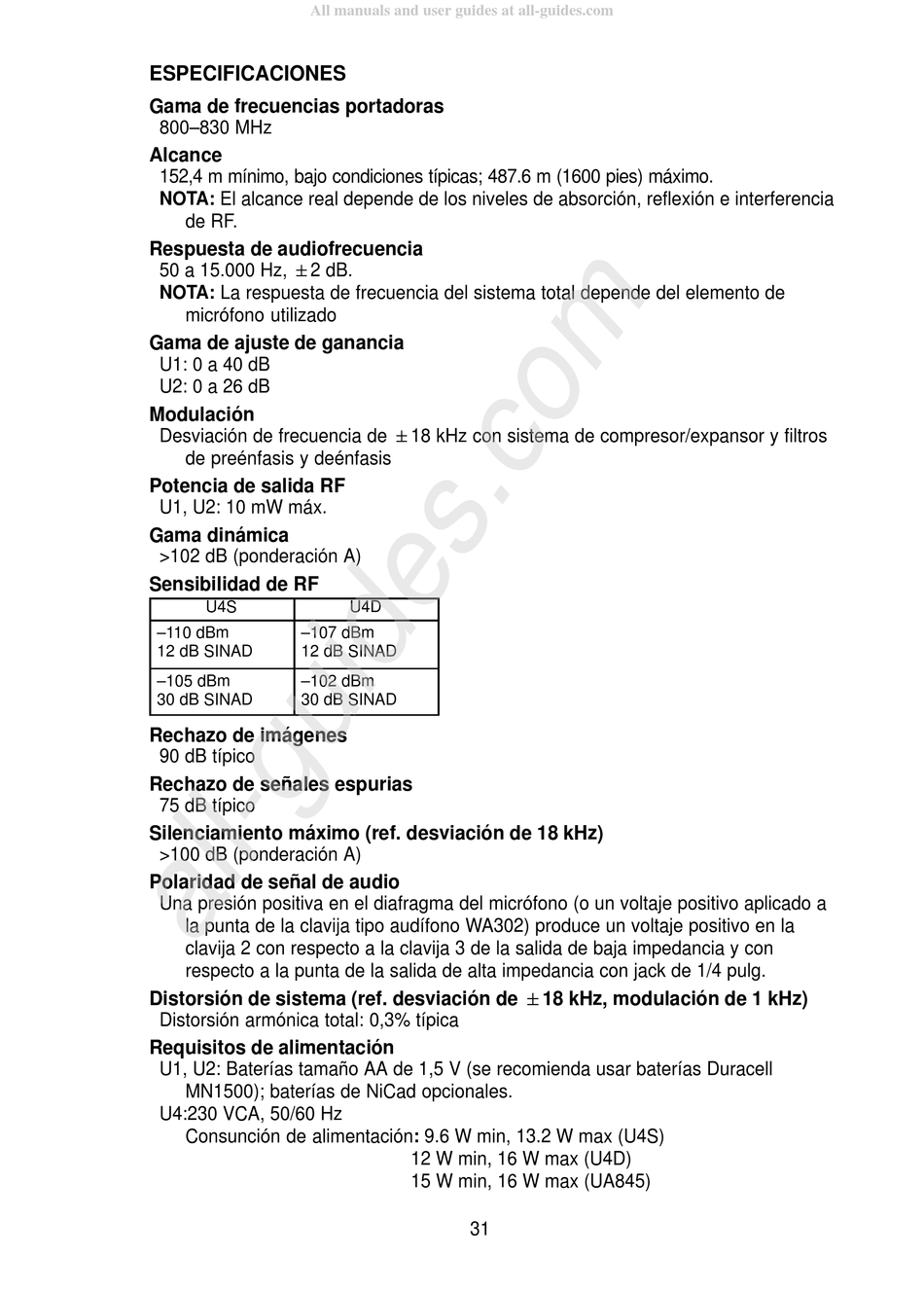

ESPECIFICACIONES
Gama de frecuencias portadoras
800–830 MHz
Alcance
152,4 m mínimo, bajo condiciones típicas; 487.6 m (1600 pies) máximo.
NOTA: El alcance real depende de los niveles de absorción, reflexión e interferencia
de RF.
Respuesta de audiofrecuencia
50 a 15.000 Hz, "2 dB.
NOTA: La respuesta de frecuencia del sistema total depende del elemento de
micrófono utilizado
Gama de ajuste de ganancia
U1: 0 a 40 dB
U2: 0 a 26 dB
Modulación
Desviación de frecuencia de "18 kHz con sistema de compresor/expansor y filtros
de preénfasis y deénfasis
Potencia de salida RF
U1, U2: 10 mW máx.
Gama dinámica
>102 dB (ponderación A)
Sensibilidad de RF
U4S
–110 dBm –107 dBm
12 dB SINAD 12 dB SINAD
–105 dBm –102 dBm
30 dB SINAD 30 dB SINAD
Rechazo de imágenes
90 dB típico
Rechazo de señales espurias
75 dB típico
Silenciamiento máximo (ref. desviación de 18 kHz)
>100 dB (ponderación A)
Polaridad de señal de audio
Una presión positiva en el diafragma del micrófono (o un voltaje positivo aplicado a
la punta de la clavija tipo audífono WA302) produce un voltaje positivo en la
clavija 2 con respecto a la clavija 3 de la salida de baja impedancia y con
respecto a la punta de la salida de alta impedancia con jack de 1/4 pulg.
Distorsión de sistema (ref. desviación de "18 kHz, modulación de 1 kHz)
Distorsión armónica total: 0,3% típica
Requisitos de alimentación
U1, U2: Baterías tamaño AA de 1,5 V (se recomienda usar baterías Duracell
MN1500); baterías de NiCad opcionales.
U4:230 VCA, 50/60 Hz
Consunción de alimentación: 9.6 W min, 13.2 W max (U4S)
U4D
12 W min, 16 W max (U4D)
15 W min, 16 W max (UA845)
